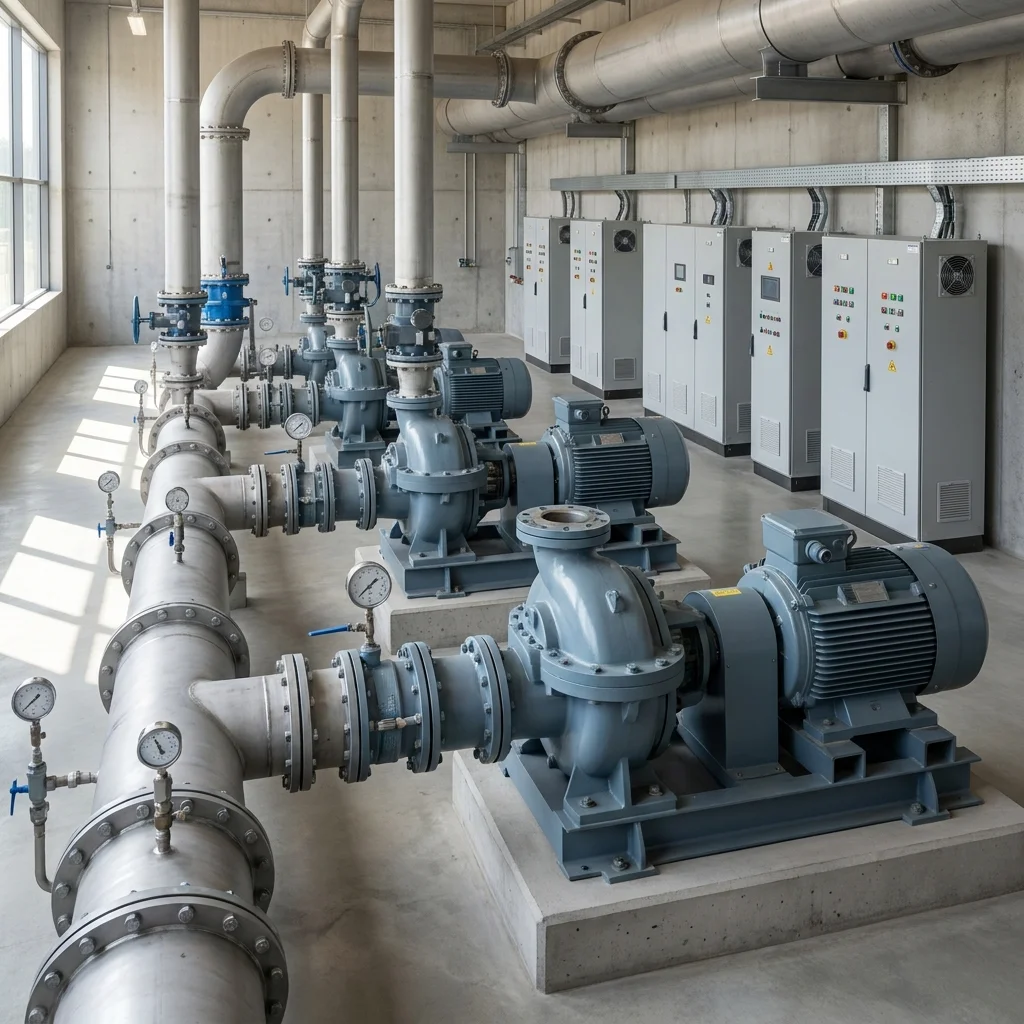

Міська насосна станція водоканалу подає воду в мережу мікрорайону, де водорозбір змінюється від мінімуму вночі до пікового вранці й увечері. Стара схема з прямим пуском насосів від контакторів і регулюванням засувками тримає двигуни на повних обертах, гасить зайвий тиск дроселюванням і б'є гідроударами по магістралі на кожному пуску. На прикладі насосної станції з трьома насосами ділимося тим, як переводимо водоканал на каскадне керування частотними перетворювачами з підтримкою тиску й диспетчеризацією на ПЛК, і що це дає за нашою практикою. Це той самий сценарій, який на ринку зазвичай показують одним PDF без цифр; ми розбираємо його чесно й з прив'язкою до обладнання.
Завдання
На станції стояли три насоси, що вмикалися напряму від контакторів за реле тиску: один тримав мережу, другий і третій підхоплювали на піку. Через прямий пуск на повних обертах тиск у мережі стрибав за водорозбором, а кожне ввімкнення давало гідроудар у магістралі, що зношувало засувки, зворотні клапани й самі труби. Насоси напрацьовували нерівномірно, бо «основний» вмикався завжди першим. Енергоспоживання трималося на максимумі незалежно від реального розбору води. Експлуатації бракувало єдиної картини станції: режими перемикали вручну, без обліку напрацювання й диспетчеризації.
Рішення
Ми перевели станцію на каскадне керування частотними перетворювачами з датчиком тиску в мережу. Ведучий перетворювач тримає задану уставку тиску вбудованим ПІД-регулятором: за зростання водорозбору додає обертів, за падіння знижує. Коли одного насоса не вистачає, у роботу плавно вводяться ведені приводи, із чергуванням для рівномірного напрацювання й автоматичним перемиканням на резервний насос у разі аварії основного. Логіку каскаду, облік напрацювання та диспетчеризацію винесли на окремий ПЛК, щоб оператор бачив стан станції й міг змінювати уставки централізовано.
Окремо налаштовуємо плавний пуск і зупинку кожного насоса, що прибирає гідроудари в магістралі, та захист від «сухого ходу» за тиском чи струмом. Послідовність робіт: обстеження станції з вимірюванням тиску, витрати й енергоспоживання; підбір перетворювачів під потужність насосів; монтаж у шафу керування, монтаж датчиків і кабелів; програмування ПІД, каскаду й логіки на ПЛК; перевірка в режимах нічного й пікового розбору; введення в експлуатацію з інструктажем персоналу.
Використане обладнання
- Частотний перетворювач Veichi AC310 — ведучий із ПІД-регулятором плюс ведені приводи в каскаді.
- Частотні перетворювачі для насосів — підбір під потужність насосів станції.
- ПЛК — логіка каскаду, облік напрацювання й диспетчеризація станції.
- Перетворювачі 3-фази 380 В — для трифазних насосів водоканалу.
- Датчик тиску (4–20 мА) для зворотного зв'язку на ведучий перетворювач; шафа керування з автоматикою.
Уся серія зібрана на сторінці бренду Veichi, повний каталог приводів у розділі частотні перетворювачі.
Результат
За нашою практикою каскад на частотних перетворювачах для насосної станції водоканалу дає кілька стабільних ефектів. Тиск у мережі тримається рівним і вночі, і на піку, без «передавлювання» й просідань, тож менше скарг від абонентів і менше поривів від перепадів. Плавний пуск і зупинка прибирають гідроудари, які найбільше руйнують магістраль і арматуру, тож знижується аварійність і подовжується ресурс труб. Чергування вирівнює напрацювання трьох насосів, а резервування означає, що відмова одного привода не зупиняє подачу води. Щодо енергії: для відцентрового насоса діє закон подібності, де потік пропорційний швидкості (Q ∝ n), напір квадрату (H ∝ n²), а потужність кубу швидкості (P ∝ n³). Через кубову залежність робота під реальний розбір замість повних обертів із дроселюванням типово дає помітну економію, чого схема з засувками не забезпечує. Конкретний відсоток залежить від профілю водорозбору мережі, статичного напору й тарифу, тож реальні цифри ми називаємо лише після заміру станції.
Функціональні можливості
- Підтримка постійного тиску в мережі (ведучий ПІД-регулятор).
- Каскадне нарощування продуктивності трьох насосів під розбір.
- Чергування насосів за напрацюванням і автоматичне резервування.
- Плавний пуск і зупинка без гідроударів у магістралі.
- Захист від «сухого ходу» та перевантажень.
- Диспетчеризація й централізована зміна уставок через ПЛК.
Поширені запитання
Чим каскад на частотниках кращий за пряму схему з контакторами?
Каскад тримає стабільний тиск, прибирає гідроудари плавним пуском, вирівнює напрацювання насосів і дає резервування. Пряма схема з контакторами цього не вміє: вона тримає двигуни на повних обертах і б'є магістраль на кожному пуску. Тому для станції з мінливим розбором каскад надійніший і економніший.
Навіщо окремий ПЛК, якщо в перетворювачів є вбудований каскад?
Для двох-трьох насосів каскад можна реалізувати на самих перетворювачах. Окремий ПЛК додають, коли потрібні складніші алгоритми, облік напрацювання, диспетчеризація чи передача даних оператору. Схему обираємо під масштаб і вимоги станції.
Що буде, якщо один перетворювач вийде з ладу?
У каскаді решта приводів продовжує тримати тиск, а несправний перетворювач знімають і замінюють. У цьому й сенс резервування: подача води не зупиняється, поки ви міняєте один блок.
Яка економія електроенергії на насосній станції?
Для відцентрових насосів зі змінним розбором економія типово помітна завдяки закону кубів (P ∝ n³), бо насоси не тримають повні оберти постійно. Точний відсоток залежить від профілю водорозбору, статичного напору й тарифу й називається лише після заміру конкретної станції.
Скільки коштує таке рішення?
Вартість складається з перетворювачів під потужність насосів, ПЛК і датчика тиску. Актуальні ціни на приводи дивіться в розділі частотні перетворювачі для насосів, на сторінці Veichi AC310 та в розділі ПЛК. Точну суму під вашу станцію розрахуємо після аудиту.
Скільки триває впровадження?
Орієнтовні етапи: обстеження станції, підбір перетворювачів і ПЛК, монтаж і програмування каскаду, ПІД та диспетчеризації, перевірка режимів і введення в експлуатацію. Терміни залежать від кількості насосів і називаються після обстеження.
