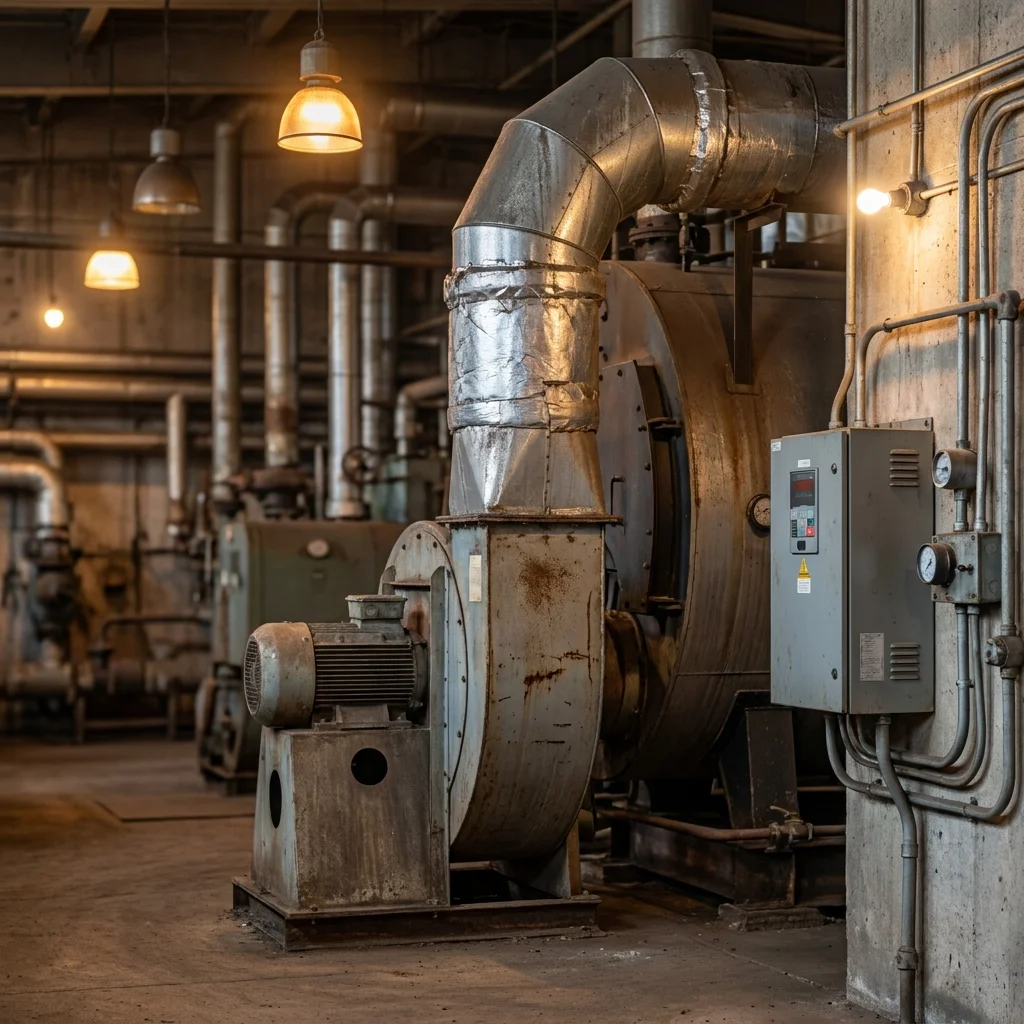

Димосос і дуттьовий вентилятор це серце повітряного тракту котельні: один тягне димові гази, другий подає повітря на горіння. Коли тягу й піддув регулюють заслінками, двигуни крутяться на повних обертах, а зайвий потік просто перекривають механічно. Енергію витрачають, щоб тут же її задушити. Нижче ділимося тим, як ми переводимо вентилятори тракту на частотне регулювання й чому тут економія особливо помітна.
Завдання
Типова котельня з заслінковим регулюванням має кілька прихованих втрат. Димосос і дуттьовий вентилятор працюють на повних обертах незалежно від реального навантаження котла, а потрібний потік виставляють засувкою. Під час розпалювання, виходу на режим і часткового навантаження вентилятори все одно споживають близько до номіналу. Окремо стоїть якість горіння: співвідношення «повітря-паливо» гуляє, бо заслінка дає грубе регулювання. Завдання було зняти двигуни з повних обертів, дати плавне керування тягою й піддувом і прибрати ударні пуски потужних вентиляторів.
Рішення
На димосос і дуттьовий вентилятор ми ставимо частотні перетворювачі з налаштованою кривою під вентиляторне навантаження. Тепер потрібний потік привод задає обертами вентилятора, а не заслінкою: за зміни навантаження котла оператор або автоматика задають витрату повітря й тяги, а перетворювач плавно виводить вентилятор на цей режим. Заслінку лишають у відкритому положенні як механічний резерв, але регулює вже привод. Для трифазних двигунів вентиляторів використовуємо перетворювачі 380 В з відповідним запасом по струму. За потреби заводимо керування в наявну диспетчеризацію по вбудованому інтерфейсу, щоб тяга й піддув узгоджувалися автоматично, а оператор бачив параметри й аварії.
Використане обладнання
- Частотні перетворювачі для вентиляторів — вентиляторна крива, плавний пуск, регулювання тяги й піддуву обертами.
- Частотні перетворювачі для двигунів — підбір під потужність і режим роботи двигунів вентиляторів.
- Аксесуари до перетворювачів — реактори, фільтри й гальмівні аксесуари за потреби тракту.
Підбір моделі під конкретний двигун і котел виконуємо після заміру.
Результат
Економія на вентиляторах тракту при частотному регулюванні пояснюється фізикою вентиляторного навантаження. За законами подібності для відцентрового вентилятора потік пропорційний обертам (Q ∝ n), тиск квадрату обертів (H ∝ n²), а споживана потужність кубу обертів (P ∝ n³). Через кубову залежність зниження обертів дає відчутне падіння споживання, чого заслінка не забезпечує: там двигун лишається на повних обертах. Важливо чесно розуміти масштаб: біля половини номінальних обертів потужність падає приблизно у вісім разів, але робота на 40 герцах із 50 (близько 0,8 від номіналу) дає вже скромніший виграш близько половини потужності, а не «найбільшу економію». Тому реальний відсоток залежить від того, яку частку часу вентилятор реально працює на знижених обертах. Конкретну економію палива й електроенергії коректно називати лише після заміру конкретної котельні: профілю навантаження, частки часу на зниженій тязі й тарифу. Додатково плавний пуск знижує ударні навантаження на вентилятор, двигун і повітропроводи, а точніше регулювання повітря допомагає тримати якіснішe горіння.
Функціональні можливості
- Регулювання тяги й піддуву обертами вентилятора замість заслінки.
- Вентиляторна крива в перетворювачі під відцентрове навантаження.
- Плавний пуск і зупинка потужних вентиляторів, без ударних струмів.
- Захист двигуна по струму, контроль перевантаження.
- Інтеграція в диспетчеризацію по вбудованому інтерфейсу за потреби.
- Узгодження тяги й піддуву під реальне навантаження котла.
Поширені запитання
Чи підійде це рішення для моєї котельні?
Підхід застосовний до котелень, де димосос і дуттьовий вентилятор зараз регулюють заслінками й працюють зі змінним навантаженням. Для котлів зі стабільним повним навантаженням більшу частину часу виграш менший, але плавний пуск і захист корисні в будь-якому разі. Точну оцінку даємо після заміру тракту.
Чому економія на вентиляторі більша, ніж на насосі?
Фізика однакова, обидва підкоряються закону кубів P ∝ n³. Економія залежить не від типу механізму, а від того, наскільки й як довго можна знижувати оберти. Якщо вентилятор більшість часу працює помітно нижче номіналу, ефект буде відчутним; якщо майже завжди на повних обертах, виграш скромний.
Чи можна лишити заслінку?
Так, заслінку зазвичай лишають у відкритому положенні як механічний резерв і для аварійного перекриття, а регулювання потоку бере на себе привод. Дублювати регулювання заслінкою й частотою одночасно не потрібно.
Чи не зашкодить плавний пуск тязі котла?
Навпаки, плавний вихід на режим прибирає кидок струму й гідроудар у повітропроводах. Час розгону налаштовують під котел, щоб тяга встановлювалася керовано, без зриву горіння.
Скільки коштує таке рішення?
Вартість залежить від потужності двигунів димососа й дуттьового вентилятора, потреби в реакторах чи фільтрах та обсягу інтеграції в диспетчеризацію. Підбір і актуальну ціну ми формуємо після заміру; ціни на перетворювачі дивіться в каталозі частотних перетворювачів для вентиляторів.
Скільки триває впровадження?
Орієнтовні етапи: обстеження тракту й двигунів, підбір перетворювачів, монтаж, налаштування вентиляторної кривої й часу розгону, за потреби інтеграція в диспетчеризацію та пусконалагодження. Терміни залежать від схеми котельні й називаються після обстеження.
