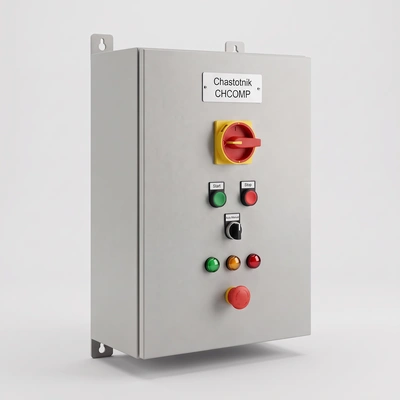

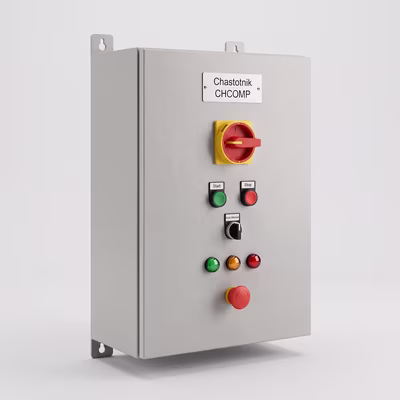

CH-COMP-037-380 Шафа керування компресором 37 кВт 380 В

Шафа під компресор 37 кВт на 380 В у настінному корпусі Eliton MKN 1284, 1200x800x400 мм, IP54. Охолодження рахуємо з запасом 1,5x до тепловтрат перетворювача.

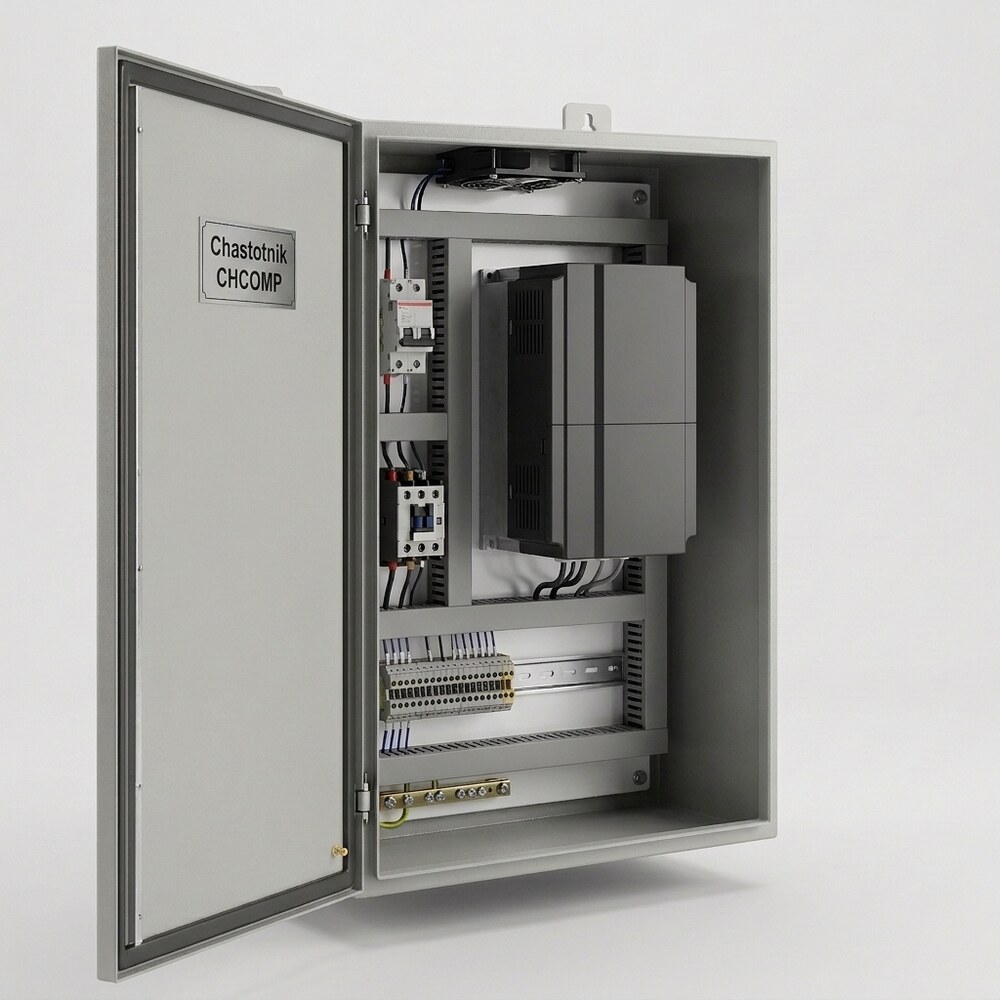

Що стоїть усередині

• Перетворювач частоти Veichi AC310, артикул AC310-T3-037G/045P: 37 кВт, вхід 380 В, номінальний струм 75 А, вбудований PID-регулятор
• Ввідний автоматичний вимикач Schneider Electric, 3 полюси, 125 А
• Корпус: Eliton MKN 1284, 1200x800x400 мм, IP54, настінний монтаж, пофарбована сталь
• Охолодження: примусова вентиляція 500 м³/год з термостатом
• Монтажний комплект: DIN-рейки, перфоровані кабель-канали, силова та сигнальна розводка, гермовводи, кнопки пуску й зупинки, світлосигналізація на дверях
• Параметрування перетворювача під двигун, маркування кіл і випробування шафи перед відправкою

Чим задаються оберти

Датчика тиску в базовій комплектації немає. Оберти задає прецизійний потенціометр 10 кОм на дверях, перемикач ручний/авто теж на дверях. Якщо тиском має керувати сам перетворювач, сигнал датчика 0-10 В або 0-20 мА заходить на аналоговий вхід, а сам датчик замовляється окремо. Розгін і гальмування виставляємо на стенді.

Що можна додати за запитом

• моторний дросель, якщо кабель до двигуна довший за 30-50 м
• гальмівний резистор для швидких зупинок і режимів з великою інерцією
• 3-контакторний байпас «мережа - перетворювач» з механічним і електричним блокуванням
• виносний пульт керування на двері шафи
• вуличний пакет: нагрівач корпусу, другий термостат, захисний козирок

Усе це узгоджується окремо. Напишіть нам, якщо комплектація змінюється: інженер порахує склад і ціну під ваш об'єкт, а стандартний артикул при цьому залишається незмінним, тому замовлення на доопрацьовану шафу оформлюємо окремим рядком.

Строки, гарантія, документи

Виготовлення 7-10 робочих днів. Відлік іде від підтвердження замовлення. Гарантія на готову шафу 24 місяці за загальними гарантійними умовами магазину, а разом із шафою ви отримуєте схему підключення та перелік встановлених компонентів, бо окремої інструкції з експлуатації на серію немає: склад шафи змінюється від замовлення до замовлення. Шафу збираємо, параметруємо, проганяємо під навантаженням у себе. На об'єкт не виїжджаємо. Підключення та пуск робить ваш електрик. Ми супроводжуємо дистанційно.
