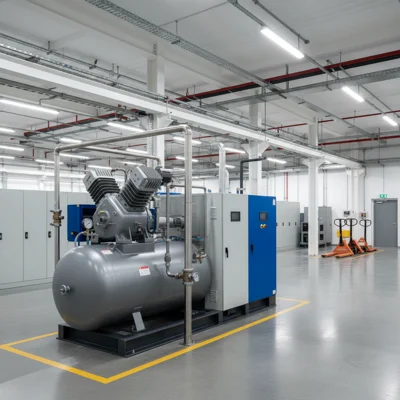

Навіщо компресору плавний пуск
Компресор — одне з найскладніших навантажень для пуску. Двигун стартує під тиском (залишковий тиск у ресивері або системі), момент опору на валу великий із перших обертів. Прямий пуск створює пусковий струм 600-800% від номіналу і різкий механічний ривок, який б'є по муфті, ременю та підшипниках компресора.
Софтстартер вирішує обидві проблеми: обмежує пусковий струм до 300-400% і дає двигуну плавно набрати оберти за 5-15 секунд. Для великих компресорів (від 22 кВт) — це не опція, а необхідність.
Особливості пуску компресора
Компресор відрізняється від насоса або вентилятора при пуску:
- Пуск під навантаженням — навіть із розвантажувальним клапаном у системі залишається тиск. Двигуну потрібен більший момент із самого початку.
- Великий момент інерції — маховик, гвинтова пара або поршнева група мають значну масу.
- Повторний пуск — після аварійної зупинки тиск у системі ще є, і пуск стає ще важчим.
- Обмежена кількість пусків на годину — виробники обмежують 3-6 пусків/год для захисту обмоток. Софтстартер дозволяє пускати частіше, бо менше нагрів.
Як підібрати софтстартер для компресора
Підбір відрізняється від насоса. Головне — більший запас по потужності.
Правило: +30-50% запасу по струму
Якщо для насоса достатньо софтстартера на номінальний струм двигуна + 10-20%, то для компресора потрібно + 30-50%. Причина — високий момент при старті вимагає більшого початкового струму.
| Потужність компресора | I_ном двигуна | Мін. софтстартер | Рекомендований |
|---|---|---|---|
| 7.5 кВт | 17 А | 22 А | 25 А |
| 15 кВт | 32 А | 40 А | 45 А |
| 22 кВт | 45 А | 60 А | 65 А |
| 37 кВт | 75 А | 100 А | 110 А |
| 55 кВт | 110 А | 145 А | 160 А |
Налаштування софтстартера для компресора
- Початкова напруга (U start) — 60-70% від номіналу. Менше 60% — двигун може не зрушити вал.
- Час рампи — 8-15 секунд. Менше 8 — пусковий струм буде високим. Більше 15 — двигун перегріється при тривалому пуску під навантаженням.
- Обмеження струму — 300-400% від номіналу. Якщо менше — двигун може не розкрутитися.
Типи компресорів і їхні вимоги до пуску
- Поршневий — найважчий пуск. Великий момент інерції, пульсуючий момент опору. Потрібен запас +50% по струму софтстартера.
- Гвинтовий — легший пуск (масляний клин розвантажує). Запас +30% достатньо.
- Спіральний (scroll) — зазвичай малої потужності (до 15 кВт). Пуск середньої складності.
- Відцентровий — пускається без навантаження (впускна заслінка закрита). Пуск легкий, запас +20% достатньо.
Софтстартер vs частотник для компресора
Частотний перетворювач дає кращий контроль, але для компресора є нюанси:
- ЧП дорожчий — для компресора 37 кВт різниця ~15000-20000 грн.
- ЧП дозволяє регулювати продуктивність — це економить енергію на 20-30%.
- Але не всі компресори сумісні з ЧП — деякі поршневі мають обмеження по мін. частоті.
Наша рекомендація: для компресорів із постійним навантаженням (увімкнув-працює-вимкнув) — софтстартер. Для компресорів із змінним навантаженням — частотник.
Поширені запитання
Чи можна пускати компресор прямим пуском?
Для малих (до 4 кВт) — так. Для більших — не рекомендуємо. Пусковий струм перевантажує мережу, а механічний ривок скорочує ресурс компресора.
Чому для компресора потрібен більший запас по потужності?
Компресор стартує під тиском — момент опору більший, ніж у насоса. Тому потрібен більший початковий момент, а значить — більший струм.
Чи потрібен софтстартер для гвинтового компресора?
Бажаний для потужностей від 15 кВт. Гвинтовий компресор пускається легше за поршневий, але для великих потужностей пусковий струм все одно значний.
Яку серію обрати: Danfoss чи Schneider?
Danfoss MCD 500 — якщо потрібен адаптивний пуск (автоматичний підбір профілю). Schneider ATS22 — якщо потрібна простота і TorqueControl.
Скільки коштує софтстартер для компресора 30 кВт?
З урахуванням запасу — потрібен софтстартер на 45-50 кВт. Це орієнтовно 15000-25000 грн залежно від бренду.
Підсумок
Компресор — складне навантаження. Софтстартер підбирайте з запасом 30-50% по струму, початкова напруга 60-70%, рампа 8-15 секунд. Для поршневих — максимальний запас, для гвинтових — можна менше.
