Основне застосування частотних перетворювачів – зазвичай насоси. Поверхневі чи глибинні вони слугують, щоб забезпечувати водою. Але для оптимального використання необхідне використання перетворювача частоти. При роботі частотника разом з датчиком тиску в першу чергу нормалізуємо тиск. Стабілізований тиск робить контрольований розхід води – запобігає надмірного її використання. Як показує практика, економія води при такій системі складає в районі 10%. А також при такому застосуванні іде пряма економія електроенергії. За реальними даними економія електроенергії складає до 30%.
Налаштування частотників АС310, АС10, АС01 на датчик тиску (ПІД регулятор). Датчик тиску візьмемо з аналоговим сигналом 4-20 мА.
Схеми підключення для різних серій

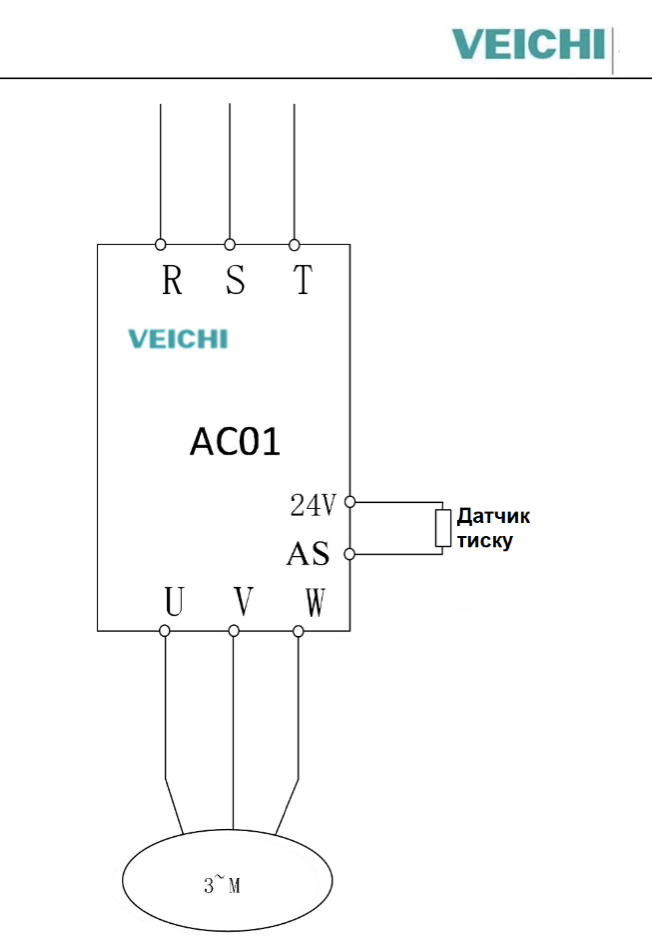

- Серія АС01

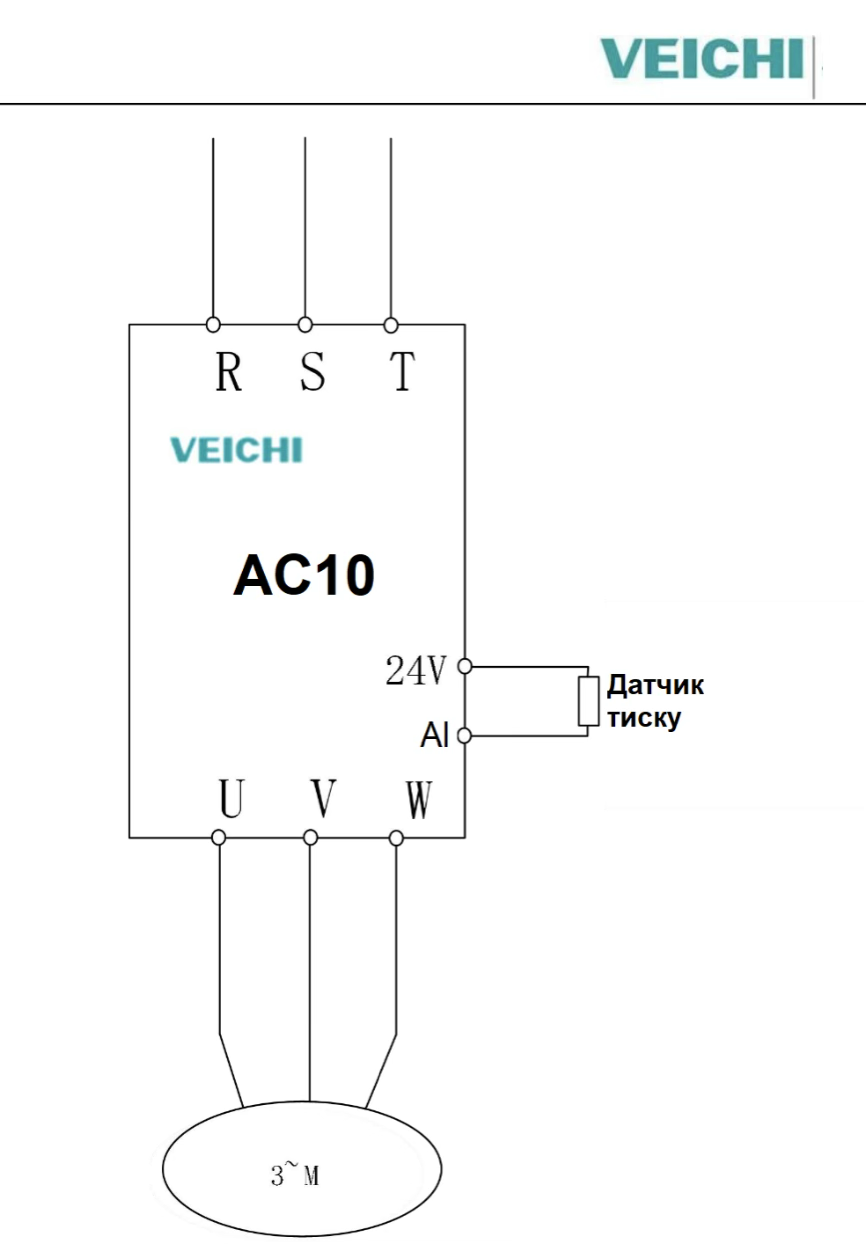

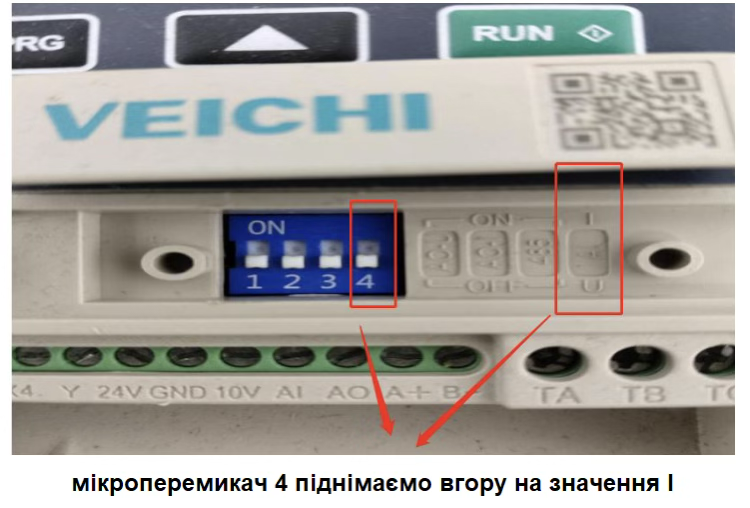

- Серія АС10 для потужностей 0,7-5,5 кВт

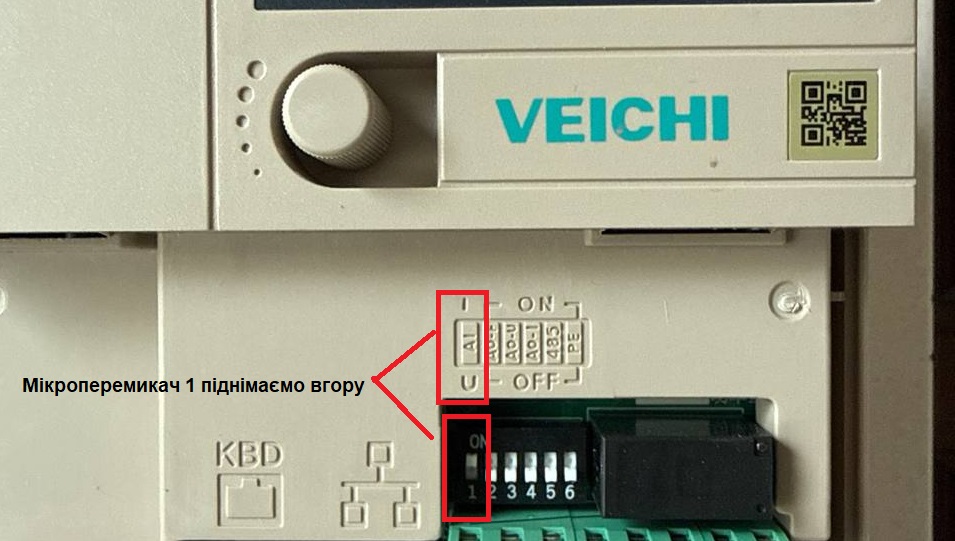

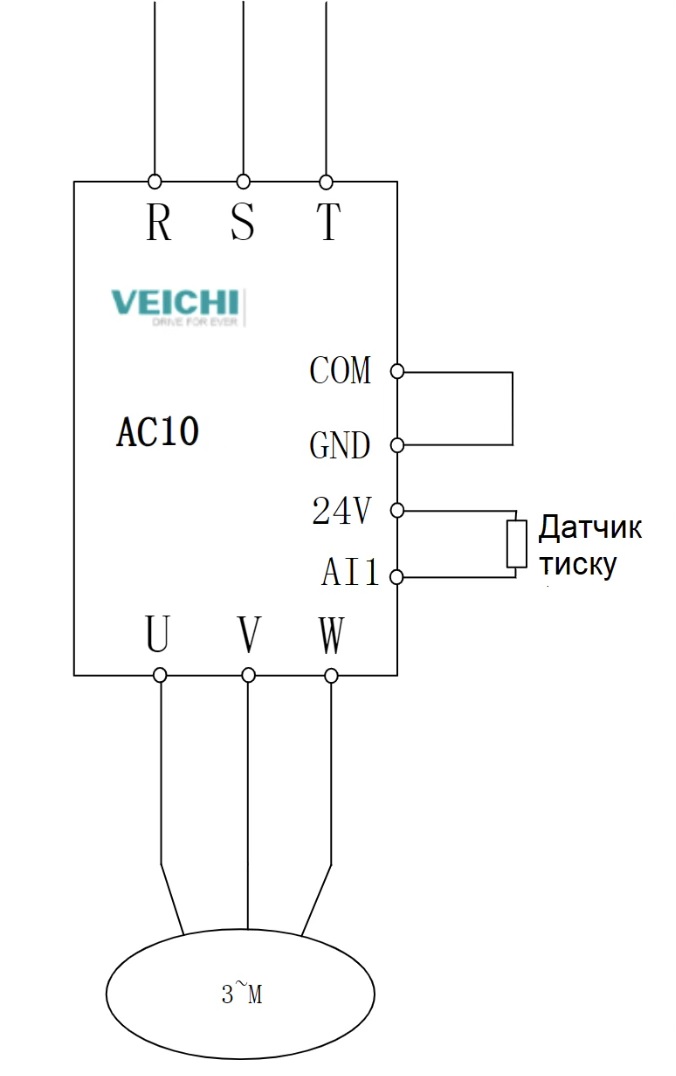

- Серія АС10 для потужностей 5,5-22 кВт

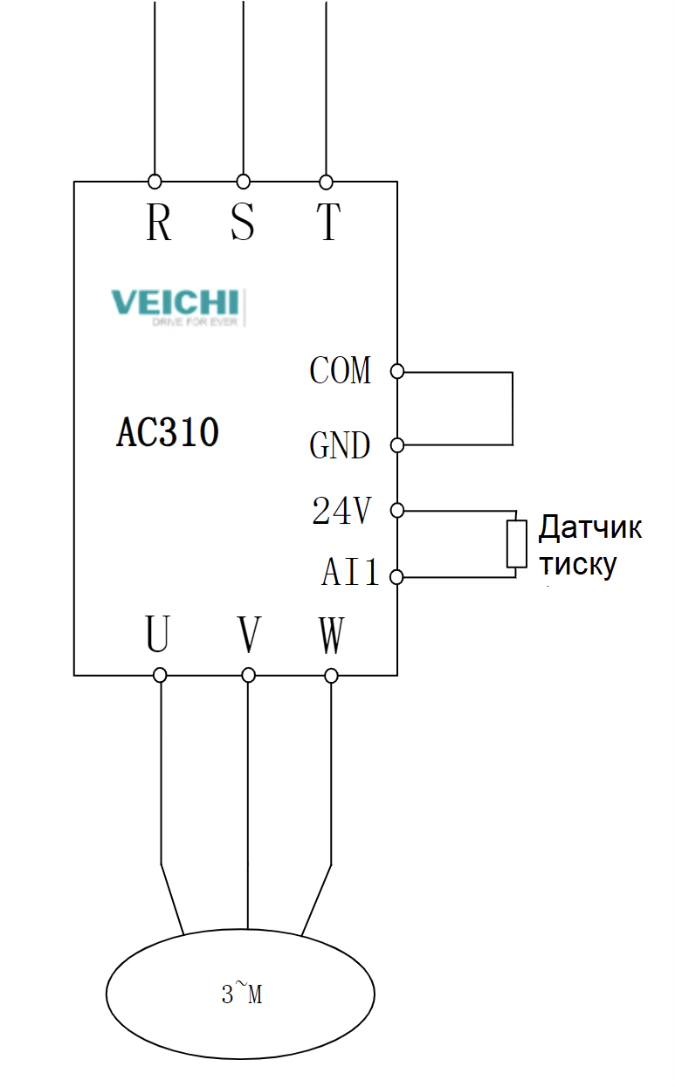

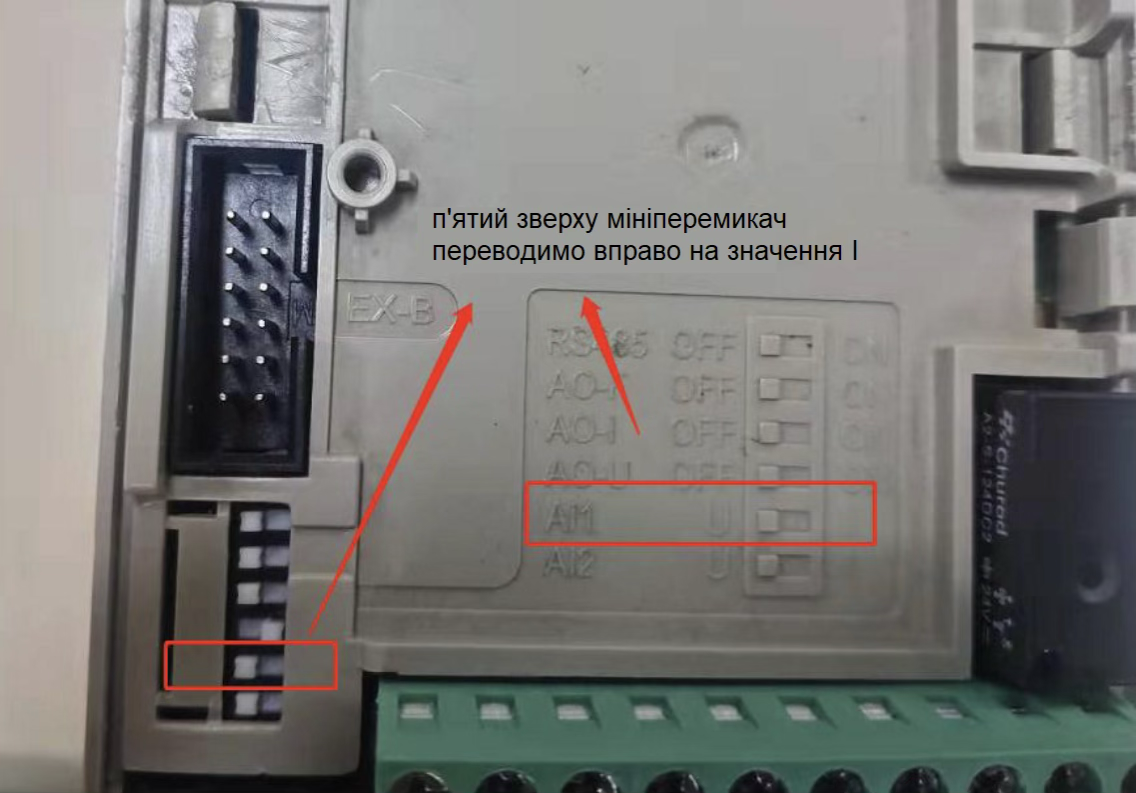

Серія АС310
Підключення зроблено. Тепер перейдемо до параметрів. Параметри подаємо у вигляді таблиці. Параметри для всіх вищезгаданих серій однакові, що є безумовною перевагою перетворювачів частоти VEICHI.
| Параметр | Опис | Значення | Примітка |
|---|---|---|---|
| F00.03 | Скидання на заводські налаштування | 22 | |
| F02.01 | Число полюсів двигуна |
| Значення з шильди двигуна, або 3000 об/хв-2, 1500 об/хв-4, 1000 об/хв – 6 і т.д. 2*(3000/шв двигуна) |
| F02.02 | Номінальна потужність двигуна, кВт |
| Значення з шильди двигуна |
| F02.03 | Номінальна частота двигуна, Гц |
| Значення з шильди двигуна |
| F02.04 | Номінальна напруга двигуна, В |
| Значення з шильди двигуна |
| F02.05 | Номінальна швидкість двигуна, об/хв |
| Значення з шильди двигуна |
| F02.06 | Номінальний струм двигуна, А |
| Значення з шильди двигуна |
| F02.07 | Автоналаштування двигуна |
| 1. Налаштування динамічне (з під’єднаним навантаженням) 2. Налаштування статичне (якщо від’єднати навантаження неможливо). Після вибору натискаємо кнопку run. r00-r01-r02-r03-частота 50.00 або висвітить код помилки. |
| F01.01 | Метод запуску частотніка | 0 | 0. Запуск з панелі (кнопки Run/Stop) 1. Запуск з клем |
| F01.02 | Канал завдання частоти | 8 | ПІД керування |
| F05.50 | Нижній порог аналового сигналу в % | 20.00% | 20% це еквівалент 4мА |
| F07.06 | Автозапуск після зникнення/появи живлення | 2 | 0. Виключено 2. Стандартний пуск |
| F07.07 | Час після ввімкнення живлення, с | 0.00 | Для цього режиму треба ставити 0.00 |
| F13.00 | Джерело завдання тиску | 0 | 0. Завдання з клавіатури |
| F13.01 | Значення тиску, % | 30.0% | Задається в %. 100% - це допустимий тиск датчика. Якщо датчик 0-10бар то 30% це 3 бари. |
| F13.03 | Джерело сигналу зворотнього зв’язку ПІД регулятора | 2 | 2. Струмовий вхід |
| F13.25 | Реакція на обрив датчику тиску | 1 | 1. Зупинка та індикація аварії |
| F13.28 | Значення нижнього сигналу датчика, % | 15.0% | Орієнтовно 3мА |
| F13.29 | Активація сплячого режиму | 1 | 0. Вимкено 1. Увімкнено |
| F13.30 | Частота засипання, Гц | 20.00 | Підбираємо значення, але це має бути значення при якому насос мінімально качає |
| F13.31 | Час роботи насосу перед входом у сплячий режим, с | 1.0 | Бажано ставити мінімальний час для уникнення зайвого споживання електроенергії |
| F13.32 | Величина відхилення для пробудження, % | 5% | Задається у % значення нижче якого від заданого вмикається насос. (величина гістерерізу) |
| F13.33 | Час перед виходом із сплячого режиму, с | 1.0 | Час через який частотник вийде з режиму сну. Задається в с. |

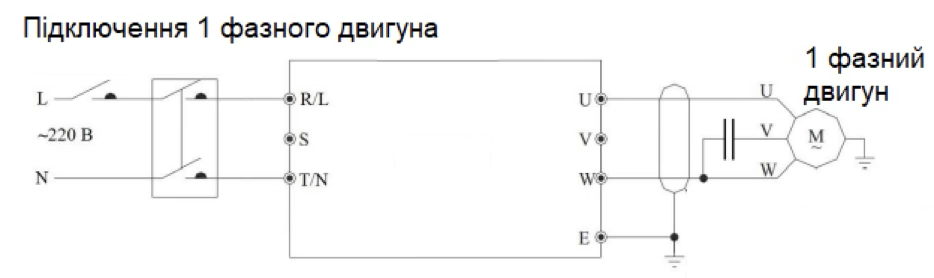

Особливості використання частотника з однофазним двигуном
Для випадку використання 1ф двигуна, двигун підключається на вихід частотника клеми U W. конденсатор не відключається від двигуна.
Параметр F02.07 не змінюється (залишаємо 0 автоналаштування не проводимо). Додатково параметр F10.20 ставимо в значення 0020(020) останню цифру з 1 змінюємо в 0)
Перевірка роботи системи
- Після введення параметрів і запуску в роботу затисніть кнопку PRG поки не засвітиться С00(група параметрів моніторингу). Виберіть параметр С00.09.
- в цьому параметрі показується тиск в системі (значення від датчика). А параметр С00.08 показує значення заданого тиску.
- Величина заданого тиску задається в параметрі F13.01.
Можливі проблеми та їх вирішення
1. При роботі насоса значення С00.09 показує завжди 0, хоча тиск в системі є
Для початку треба зайти в параметр С00.16 – це моніторинг аналогового входу.
Можливо датчик не вірно встановлений, забився, пошкоджені з’єднувальні проводи або датчик тиску несправний.
2. Частота на дисплеї повільно зростає
Таке відбувається якщо заданий і реальний тиск мають невелику різницю. Чим більше різниця тим швидше зростає частота.
3. Не вистачає води при піковому розборі
- Переконайтеся, насос працює на номінальній частоті.
- Переконайтеся, що подача води не заблокована.
- Можливо в системі потрапило повітря, прийміть заходи для видалення його з системи.
- Переконайтеся, що встановлений насос відповідає параметрам Вашого водорозбору, при необхідності замініть насос та частотник на потужніший.
4. Частотник постійно працює, не переходе в сплячий режим
- Параметр F13.29 не встановлено в 1
- Двигун працює в діапазоні вищому ніж вказано в параметрі F13.30
- Можливо є постійна витрата води чи порив
5. Частотник часто пускається/зупиняється
- Частотник вимикається тиск миттєво падає. Вмикається швидко набирає тиск і знову вимикається. «Коротка» система і потужний насос.
- Як варіант встановити гідроакумулятор для збільшення об’єму системи.
- Пошкодження датчику тиску
