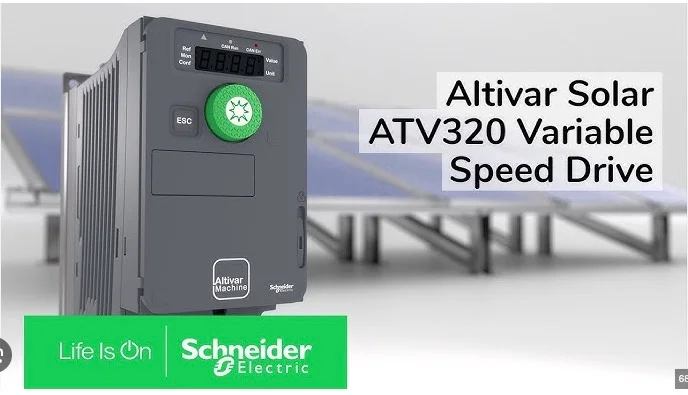

Altivar 320 Solar: преміальний сонячний інвертор для насосів від Schneider Electric
Schneider Electric — один з провідних світових виробників промислової автоматики — представив на українському ринку спеціалізоване рішення для сонячних насосних систем: Altivar 320 Solar (ATV320 Solar). Це перетворювач частоти з подвійним живленням (сонячні панелі + електромережа), розроблений для автономного водопостачання, зрошення та промислових насосних застосувань.
Серія включає 24 моделі потужністю від 0.37 до 15 кВт з варіантами живлення 1x220В, 3x220В та 3x380В. На відміну від стандартних частотних перетворювачів серії Altivar, модифікація Solar має вбудований контролер для прямого підключення сонячних панелей та інтелектуальний алгоритм Auto MPPT.
Технічні характеристики Altivar 320 Solar
Основні параметри серії
| Параметр | Значення |
| Діапазон потужностей | 0.37 — 15 кВт |
| Кількість моделей | 24 SKU |
| Живлення 1-фазне | 1x220В (0.37—2.2 кВт) |
| Живлення 3-фазне 220В | 3x220В (3—15 кВт) |
| Живлення 3-фазне 380В | 3x380В (0.37—15 кВт) |
| DC-вхід (200В моделі) | 150—374 VDC |
| DC-вхід (400В моделі) | 280—778 VDC |
| MPPT-алгоритм | Intelligent Auto MPPT |
| Функціональна безпека | STO, SLS, SS1, SMS, GDL |
| Комунікація | Modbus RJ45, CANopen RJ45 |
| Опціонально | Ethernet IP + Modbus TCP |
| Клас захисту | IP20 |
| Робоча температура | -15°C до +50°C (без зниження потужності) |
Входи/Виходи
| Тип | Кількість |
| Аналогові входи (AI) | 3 |
| Дискретні входи (DI) | 6 |
| Аналоговий вихід (AO) | 1 |
| Дискретний вихід (DO) | 1 |
| Релейні виходи (RO) | 2 |
Подвійне живлення: сонячні панелі + мережа
Ключова перевага Altivar 320 Solar — повноцінна робота від двох джерел живлення з автоматичним перемиканням. Алгоритм працює так:
- При достатній інсоляції — насос працює від сонячних панелей через DC-вхід
- При падінні потужності панелей (хмарність, вечір) — автоматичне перемикання на мережу змінного струму
- При відновленні інсоляції — зворотне перемикання на сонце без зупинки насоса
- Вночі або при повній відсутності сонця — робота виключно від мережі
Це гарантує безперервне водопостачання 24/7 незалежно від погодних умов — критична перевага для систем, де зупинка насоса неприпустима (тваринницькі ферми, промислове водопостачання).
Intelligent Auto MPPT: розумне відстеження потужності
Schneider Electric розробила власний алгоритм Auto MPPT для серії ATV320 Solar. На відміну від базових MPPT-алгоритмів, що працюють за методом Perturb & Observe, Intelligent Auto MPPT використовує адаптивну логіку:
- Швидка реакція на різкі зміни інсоляції (набіг хмар)
- Стабільне відстеження при частково затінених масивах панелей
- Оптимізація для широкого діапазону DC-напруг (150—778 VDC залежно від моделі)
- Мінімальні осциляції навколо точки MPP — менше втрат на пошук
Промислова безпека: STO, SLS, SS1
Altivar 320 Solar — один з небагатьох сонячних насосних інверторів на ринку з вбудованими функціями функціональної безпеки відповідно до IEC 61800-5-2:
- STO (Safe Torque Off) — безпечне зняття моменту без контактора
- SLS (Safely Limited Speed) — обмеження безпечної швидкості
- SS1 (Safe Stop 1) — контрольована безпечна зупинка
- SMS (Safe Maximum Speed) — обмеження максимальної швидкості
- GDL (Guard Door Locking) — блокування захисних дверей
Для промислових насосних станцій це означає відповідність вимогам безпеки без додаткових зовнішніх модулів — спрощення проєктування та зниження вартості системи.
Меню "Sun" — швидке введення в експлуатацію
Schneider Electric передбачила спеціальне меню "Sun" в прошивці ATV320 Solar, яке дозволяє налаштувати сонячну насосну систему за кілька кроків:
- Вибір типу двигуна та введення паспортних даних
- Налаштування параметрів сонячного масиву (Voc, Isc, Vmpp)
- Вибір режиму MPPT та порогів перемикання сонце/мережа
- Налаштування захистів (сухий хід, переповнення, заклинювання)
- Автоналаштування (Auto-tune) для оптимальної роботи двигуна
- Увесь процес займає 15—20 хвилин навіть для інженера без попереднього досвіду з ATV320.
Захист насоса та системи
- Захист від сухого ходу — виявлення відсутності води за струмом або зовнішнім датчиком
- Виявлення заклинювання — автоматична зупинка при механічному заклинюванні насоса
- Захист від перевантаження — електронний тепловий захист двигуна
- Виявлення повного резервуара — зупинка за сигналом поплавкового датчика
- 16 передвстановлених швидкостей — для різних сценаріїв роботи
ATVLogic: вбудоване програмування
ATV320 Solar підтримує ATVLogic — середовище програмування на базі функціональних блоків (FBD), що дозволяє створювати власну логіку керування без зовнішнього ПЛК. Це корисно для:
- Каскадного керування кількома насосами
- Складної логіки перемикання джерел живлення
- Інтеграції з датчиками рівня, тиску, потоку
- Автоматизації графіків зрошення
Модельний ряд та ціни
Серія Altivar 320 Solar доступна в трьох варіантах живлення:
| Модель | Потужність | Живлення | DC-вхід | Ціна, грн |
| ATV320U04M2C412 | 0.37 кВт | 1x220В | 150—374 VDC | 14 279 |
| ATV320U04N4C412 | 0.37 кВт | 3x380В | 280—778 VDC | 14 854 |
| ATV320U07M2C412 | 0.75 кВт | 1x220В | 150—374 VDC | 16 392 |
| ATV320U11N4C412 | 1.1 кВт | 3x380В | 280—778 VDC | 18 782 |
| ATV320D15N4C412 | 15 кВт | 3x380В | 280—778 VDC | 64 285 |
| ATV320D15M3C412 | 15 кВт | 3x220В | 150—374 VDC | 84 416 |
Повний каталог серії Altivar 320 Solar (24 моделі від 0.37 до 15 кВт) доступний у розділі перетворювачі частоти Schneider Electric.
Veichi SI23 vs Altivar 320 Solar: порівняння
Обидва рішення доступні на chastotnik.ua. Ключові відмінності:
| Параметр | Veichi SI23 | ATV320 Solar |
| Діапазон потужностей | 1.5—200 кВт | 0.37—15 кВт |
| Функціональна безпека | Базова | STO, SLS, SS1, SMS, GDL |
| Вбудоване програмування | PLC | ATVLogic (FBD) |
| IoT-моніторинг | GPRS/GPS/WiFi | Через Ethernet (опція) |
| Робоча температура | Стандартна | -15°C до +50°C без деретингу |
| Цінова категорія | Середня | Преміум |
Veichi SI23 — оптимальний вибір для потужних сільськогосподарських систем від 15 кВт та проєктів з вимогами IoT-моніторингу. Altivar 320 Solar — для промислових об'єктів з вимогами функціональної безпеки та інтеграції в екосистему Schneider Electric.
Як замовити Altivar 320 Solar в Україні
Усі моделі серії Altivar 320 Solar доступні для замовлення на chastotnik.ua з доставкою по Україні. Ціни вказані з ПДВ у гривнях. Для підбору оптимальної конфігурації — зверніться до наших інженерів.
