Насос від сонячних панелей: як підключити та що потрібно знати

Як працює насос від сонячних панелей

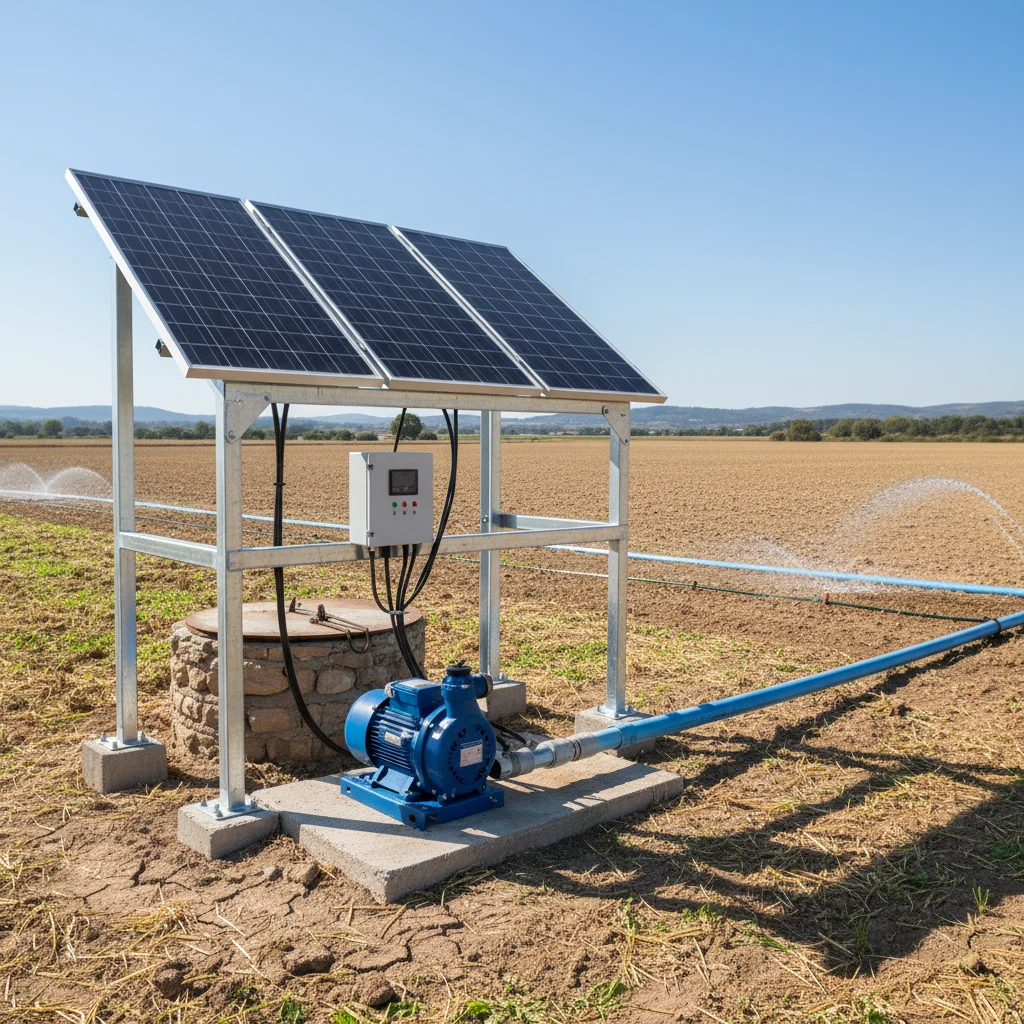

Насос від сонячних панелей — це система автономного водопостачання, яка використовує енергію сонця для перекачування води без підключення до електромережі. Принцип роботи простий: фотоелектричні панелі генерують постійний струм (DC), який надходить на сонячний насосний інвертор. Цей спеціалізований пристрій перетворює постійний струм у змінний (AC) з потрібною частотою та напругою для живлення електродвигуна насоса.

Ключовий елемент системи — саме сонячний насосний інвертор, а не звичайний мережевий. Чому? Існують три принципово різні схеми підключення, і тільки одна з них ефективна:

Панелі → сонячний насосний інвертор → насос — найефективніша схема. Інвертор з MPPT-трекером витягує максимум потужності з панелей у будь-який момент доби та плавно регулює оберти насоса залежно від доступної сонячної потужності. ККД системи — 90-95%.

Панелі → мережевий інвертор → мережа → насос — неефективно, бо потрібне підключення до мережі (яке саме по собі коштує 50 000-200 000 грн у сільській місцевості). Та й навіщо тоді сонячні панелі?

Панелі → акумулятори → побутовий інвертор → насос — найдорожча схема. Комплект акумуляторів для насоса 2.2 кВт обійдеться в 40 000-80 000 грн, при цьому вони втрачають 15-20% енергії на зарядку-розрядку і деградують за 3-5 років. Для задач водопостачання це економічно недоцільно.

Водяний насос на сонячних батареях із спеціалізованим інвертором працює за простим принципом: сонце світить — насос качає воду в накопичувальний бак. Вода в баку — це, по суті, «акумулятор» без втрат та деградації.

Типи насосів для сонячних панелей

Не кожен насос підходить для роботи від сонячних панелей. Основна вимога — трифазний асинхронний двигун (або однофазний для малих потужностей), який може працювати з частотним регулюванням. Розглянемо три основні типи.

Глибинні (свердловинні) насоси

Глибинний насос від сонячних панелей — це найпопулярніше рішення для автономного водопостачання в Україні. Такі насоси встановлюються безпосередньо у свердловину на глибину від 20 до 200 метрів. Типова потужність — від 0.75 до 7.5 кВт.

Ключові характеристики для вибору:

• Глибина свердловини (визначає необхідний напір)
• Дебіт свердловини (визначає максимальну продуктивність)
• Діаметр обсадної труби (визначає габарити насоса — 3" або 4")
• Статичний та динамічний рівні води

Для свердловин глибиною 30-80 метрів найчастіше використовують насоси потужністю 1.5-2.2 кВт із продуктивністю 3-5 м³/год — цього достатньо для фермерського господарства або невеликого села.

Поверхневі насоси

Використовуються для забору води з відкритих водойм: ставків, річок, каналів, неглибоких колодязів. Глибина всмоктування — до 8-9 метрів. Поверхневі насоси простіші в монтажі та обслуговуванні, але обмежені глибиною джерела. Ідеальне рішення для поливу від сонячних панелей, коли джерело води — відкрита водойма поблизу поля.

Циркуляційні насоси

Застосовуються в системах опалення та охолодження. Для сонячних систем це рідкісний варіант, але він має сенс у промислових теплицях, де сонячні панелі одночасно живлять циркуляцію теплоносія в системі обігріву.

Що таке сонячний насосний інвертор і навіщо він потрібен

Сонячний насосний інвертор — це серце всієї системи. Це не звичайний перетворювач частоти, а спеціалізований пристрій, розроблений саме для роботи з фотоелектричними панелями та насосами. Ось що він робить:

MPPT-трекінг (Maximum Power Point Tracking) — алгоритм, який щосекунди шукає точку максимальної потужності сонячних панелей. Вранці, коли сонце низько, панелі видають менше потужності, але MPPT-контролер «вичавлює» з них максимум. Удень, при повному сонці, він забезпечує пікову продуктивність. Без MPPT ви втрачаєте 20-30% потенційної енергії.

Частотне регулювання — інвертор плавно змінює частоту живлення двигуна (від 0 до 50 Гц і вище), регулюючи оберти насоса пропорційно доступній сонячній потужності. Вранці насос працює повільно, вдень — на повну потужність, ввечері — знову сповільнюється. Ніяких ривків, ніякого гідроудару.

Захисні функції:

• Захист від сухого ходу — якщо вода у свердловині закінчується, інвертор зупиняє насос
• Захист від перенапруги — при пошкодженні панелі або кабелю
• Захист від перевантаження — при заклинюванні насоса
• Захист від блискавки — вбудований варистор на вході DC

На українському ринку найпопулярніші серії — Veichi SI30 для побутових та фермерських систем (0.75-7.5 кВт, однофазний/трифазний вхід) та Veichi SI23 для промислових (7.5-110 кВт, трифазний вхід). Повний каталог сонячних насосних інверторів — у розділі сонячні інвертори для насосів.

Як підключити глибинний насос до сонячних панелей — покрокова інструкція

Розберемо конкретний приклад: підключення свердловинного насоса потужністю 2.2 кВт для автономного водопостачання фермерського господарства.

Крок 1. Визначити потужність насоса

Потужність насоса залежить від двох параметрів: необхідна продуктивність (м³/год) та глибина свердловини (напір у метрах). Для типової свердловини глибиною 40-60 метрів із потребою 3-4 м³/год достатньо насоса потужністю 2.2 кВт.

Важливо: беріть фактичну споживану потужність з паспорта насоса, а не «максимальну» з рекламних матеріалів.

Крок 2. Розрахувати кількість сонячних панелей

Формула проста: потужність панелей має бути на 30-50% більшою за потужність насоса. Чому? Бо панелі рідко видають номінальну потужність (хмари, кут сонця, температура, запилення).

Для насоса 2.2 кВт: 2200 × 1.4 = 3080 Вт — мінімальна сумарна потужність панелей.

Використовуємо панелі по 400 Вт: 3080 ÷ 400 = 7.7, округлюємо до 8 панелей по 400 Вт = 3200 Вт. Але мінімально працездатна система — 6 панелей (2400 Вт), просто насос буде працювати на повну потужність лише при ідеальному сонці.

Підібрати сонячні панелі можна в нашому каталозі.

Крок 3. Вибрати сонячний насосний інвертор

Для насоса 2.2 кВт (однофазний, 220В) обираємо Veichi SI30-SS2-2R2G-R — сонячний насосний інвертор на 2.2 кВт із вбудованим MPPT-контролером. Діапазон MPPT: 150-450V DC, що ідеально підходить для 6-8 послідовно з'єднаних панелей.

Якщо насос на 1.5 кВт — підійде молодша модель SI30-SS2-1R5G-R. Для промислових потреб (від 45 кВт) — серія SI23.

Крок 4. Монтаж та підключення

Схема підключення:

• Сонячні панелі з'єднуються послідовно (стрінг). 6 панелей × ~40В = 240В DC — входить у діапазон MPPT інвертора (150-450В).
• DC-кабель (сонячний, 4 мм² або 6 мм², з MC4-конекторами) від панелей до інвертора.
• Інвертор монтується біля свердловини у захищеному боксі (IP54 або вище) або в технічному приміщенні.
• AC-кабель від інвертора до насоса (перетин за потужністю — зазвичай 2.5 мм² для 2.2 кВт).
• Датчик рівня води підключається до відповідного входу інвертора для захисту від сухого ходу.

Увага: підключення виконується тільки при вимкнених панелях (накрити непрозорим матеріалом) та відключеному насосі. Напруга стрінга з 6-8 панелей — 240-320В DC, це небезпечно для життя.

Полив від сонячних панелей: автономна система для фермерів

Розглянемо реальний сценарій, актуальний для тисяч українських фермерів: поле площею 5 гектарів, свердловина глибиною 40 метрів, найближча лінія електропередач — за 2 кілометри. Підключення до мережі — від 100 000 грн (якщо взагалі можливе у розумні строки).

Рішення: автономна сонячна насосна система.

Комплектація:

• 8 сонячних панелей по 400 Вт (сумарно 3.2 кВт)
• Сонячний насосний інвертор Veichi SI30-SS2-2R2G-R (2.2 кВт)
• Занурювальний свердловинний насос 2.2 кВт (продуктивність 4 м³/год)
• Накопичувальний бак 5-10 м³ (пластиковий, встановлюється на підвищенні)
• Система крапельного зрошення на 5 га

Як це працює щоденно: з 7:00 до 18:00 (10-11 годин сонячного дня влітку) система перекачує воду зі свердловини в накопичувальний бак. При середній продуктивності 3 м³/год отримуємо 30-33 м³ води на день — цього достатньо для крапельного поливу 5 гектарів овочів або саду.

Економіка:

• Вартість електроенергії: 0 грн/місяць (порівняйте з 5 000-8 000 грн/місяць за генератор)
• Витрати на паливо: 0 грн (генератор споживає 15-20 л дизеля на день)
• Обслуговування: мінімальне — очистити панелі раз на місяць, перевірити з'єднання
• Окупність: 1-2 поливальні сезони, після чого система працює фактично безкоштовно
• Додатковий бонус: систему можна розширити, додавши панелі та другий інвертор для іншої свердловини або для живлення побутових потреб.

Скільки коштує система сонячного водопостачання

Наведемо орієнтовний бюджет для типової системи автономного водопостачання від сонячних панелей (насос 2.2 кВт, свердловина 40-60 м):

Для порівняння — альтернативні варіанти:

Дизельний генератор + насос: генератор 5 кВт — 25 000 грн, але витрати на дизпаливо — 6 000-10 000 грн/місяць у сезон. За 2 сезони — вже дорожче за сонячну систему, плюс шум, вихлопи, обслуговування.

Підключення до електромережі: у сільській місцевості — від 100 000 грн (проект, погодження, лінія, трансформатор). У віддалених районах — до 500 000 грн і очікування 6-18 місяців. Плюс щомісячні рахунки за електроенергію.

Сонячна насосна система — це інвестиція з чітким горизонтом окупності та нульовими операційними витратами після введення в експлуатацію.

Переваги та недоліки сонячних насосних систем

Переваги:

• Нульові витрати на електроенергію — сонце не виставляє рахунків
• Повна автономність — працює де завгодно, навіть за 100 км від найближчої підстанції
• Мінімальне обслуговування — немає рухомих частин (окрім самого насоса), немає фільтрів для заміни, немає масла для долівки
• Тихий — на відміну від генератора, сонячна система працює безшумно
• Довговічність — сонячні панелі служать 25-30 років, інвертор — 10-15 років, насос — 5-10 років
• Екологічність — жодних викидів CO₂
• Масштабованість — можна почати з малої системи і нарощувати потужність

Недоліки:

• Працює тільки вдень — але це вирішується накопичувальним баком. Вода, закачана за день, використовується цілодобово.
• Початкова інвестиція — 77 000-108 000 грн для системи 2.2 кВт. Але окупність — 1-2 сезони.
• Сезонність — взимку продуктивність падає на 60-70%. Для цілорічного водопостачання потрібен резервний варіант або збільшена кількість панелей.
• Залежність від погоди — у похмурі дні продуктивність знижується. Але MPPT-інвертор максимізує вироблення навіть при розсіяному світлі.

Часті помилки при виборі насоса на сонячній батареї

Ми бачимо ці помилки регулярно — клієнти звертаються після невдалих спроб зібрати систему самостійно. Ось на чому вони втрачають час і гроші:

Помилка 1: Використання звичайного мережевого інвертора замість сонячного насосного. Звичайний перетворювач частоти розрахований на стабільну мережу 380В. Він не вміє працювати з постійним струмом від панелей, не має MPPT-трекера і не регулює оберти під доступну сонячну потужність. Результат — інвертор або не запускається, або працює з мінімальним ККД і швидко виходить з ладу.

Помилка 2: Недостатня кількість сонячних панелей. «Мені сказали, що для насоса 2.2 кВт достатньо 4 панелей по 400 Вт» — типова фраза. 1600 Вт номіналу — це 1000-1200 Вт реальної потужності при гарному сонці. Насос на 2.2 кВт просто не запуститься або працюватиме 2-3 години на день. Правило: панелей має бути на 30-50% більше за потужність насоса.

Помилка 3: Ігнорування діапазону MPPT-напруги. Кожен сонячний інвертор має свій діапазон вхідної напруги DC (наприклад, 150-450В для SI30). Якщо з'єднати 4 панелі по 40В = 160В — на межі. А взимку, коли напруга падає — нижче мінімуму. Потрібно 6-8 панелей, щоб залишатись у комфортному діапазоні 240-320В.

Помилка 4: Відсутність захисту від сухого ходу. Насос, що працює без води, згоряє за 30-60 секунд. Сонячний інвертор SI30 має вбудований вхід для датчика рівня води — але його потрібно фізично підключити. Інакше — заміна насоса за 10 000-18 000 грн.

Помилка 5: Неправильний переріз кабелю. Від панелей до інвертора може бути 20-50 метрів — при тонкому кабелі втрати напруги з'їдають до 10-15% потужності. Використовуйте сонячний кабель 4 мм² (до 30 м) або 6 мм² (30-50 м).

Якщо ви плануєте систему автономного водопостачання від сонячних панелей — зверніться до наших інженерів для безкоштовного розрахунку. Ми допоможемо підібрати оптимальну конфігурацію під вашу свердловину, потреби у воді та бюджет. Каталог обладнання — у розділі сонячні насосні інвертори.
