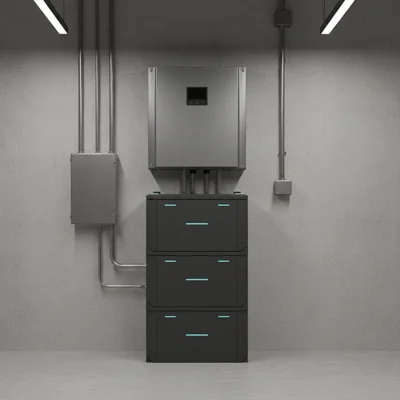

Встановлення гібридного інвертора: що потрібно знати

Встановлення гібридного інвертора — покрокова інструкція

Встановити гібридний інвертор можна за один день, якщо все підготовлено заздалегідь. Типовий монтаж займає 4-8 годин — залежить від того, скільки панелей на даху і наскільки акуратно прокладена електрика в будинку. Ми з'ясуємо, що потрібно підготувати до приїзду монтажника, які матеріали купити, і на чому точно не варто економити.

Одразу: ми рекомендуємо доручити монтаж сертифікованому електрику. Не тому, що це якийсь надскладний процес — просто помилка в підключенні може знищити інвертор за секунду, а це $700-1500. Плюс деякі виробники (Deye, VEICHI) не дають гарантію без професійного монтажу.

Що потрібно перед монтажем

Підготовка — це 50% успіху. Якщо монтажник приїжджає, а стіна не готова або кабелі не прокладені — він піде на другий день, і ви заплатите вдвічі.

Чек-лист підготовки

1. Обрати місце для інвертора — стіна в технічному приміщенні, гаражі або на терасі. Не під прямим сонцем. Не у вологому підвалі. Мінімальна відстань від стелі — 50 см, з боків — 30 см
2. Підготувати стіну — інвертор 5 кВт важить 20-30 кг. Стіна має бути цегляна, бетонна або з міцного газоблоку. Гіпсокартон не витримає — потрібна закладна
3. Прокласти кабельні траси — від даху (де панелі) до інвертора, від інвертора до щитка. Гофра або кабель-канал. Перетин кабелів — за рекомендацією виробника
4. Встановити окремий автомат — на вводі в щитку для інвертора. Номінал — за інструкцією (типово 32А для 5 кВт)
5. Заземлення — обов'язковий контур заземлення. Якщо його немає — це треба зробити до монтажу інвертора
6. Wi-Fi покриття — інвертор зазвичай підключається до Wi-Fi для моніторингу. Перевірте сигнал у місці встановлення

Схема підключення гібридного інвертора

Типова схема виглядає так (спрощено): сонячні панелі → DC-кабелі → інвертор → AC-кабелі → розподільчий щиток → споживачі. Паралельно: акумулятор → батарейні кабелі → інвертор. І окремо: мережа → вхідний автомат → інвертор.

Підключення сонячних панелей

Панелі з'єднуються послідовно в стрінги (ланцюжки). Кількість панелей у стрінгу залежить від вхідної напруги інвертора. Наприклад, Deye 5 кВт приймає до 500В на MPPT-вході — це 8-10 панелей по 550 Вт у стрінгу. Детальна інструкція по підключенню є в окремій статті.

• MC4 конектори — стандарт для сонячних панелей. Обтискаються спеціальним інструментом, не скручуються!
• Кабель 4 або 6 мм² — спеціальний сонячний кабель, стійкий до UV
• Діоди зворотного струму — зазвичай вже є в інверторі

Підключення акумуляторів

Батарея з'єднується з інвертором силовими кабелями. Перетин — мінімум 16 мм² для 48В систем (інакше будуть втрати). Довжина — якомога коротша, ідеально до 2 метрів.

• Обов'язковий запобіжник або автомат на батарейній лінії — 100-200А для 5 кВт системи
• LiFePO4 батареї мають вбудований BMS (Battery Management System), який контролює кожну комірку
• Полярність — перевіряйте тричі перед підключенням. Переплутана полярність = миттєва смерть інвертора

Підключення до мережі

Інвертор підключається до мережі через окремий автомат. Важливо: при блекауті інвертор НЕ подає струм у мережу (антиострівний захист). Це безпечно для електриків, які ремонтують лінію.

Типові помилки при монтажі

За 3 роки монтажів ми бачили все. Ось ТОП-5 помилок, які коштують грошей:

1. Тонкі батарейні кабелі — 6 мм² замість 16 мм². Результат: перегрів, падіння напруги, інвертор видає помилку «низька напруга батареї»
2. Панелі різної потужності в одному стрінгу — наприклад, 400 Вт + 550 Вт. Весь стрінг працюватиме на рівні найслабшої панелі. Мішати можна тільки однакові
3. Інвертор під прямим сонцем — перегрів влітку, деградація електроніки. Встановлюйте в тіні або під навісом
4. Відсутність заземлення — небезпечно і порушує умови гарантії. Без варіантів
5. Довгі кабелі від панелей — 50+ метрів тонким кабелем = 5-10% втрат. Рахуйте падіння напруги або беріть кабель товщий

Інструменти та матеріали

Що потрібно для монтажу (окрім самого інвертора, панелей та батареї):

• Кабель сонячний 4-6 мм² — від панелей до інвертора (UV-стійкий)
• Кабель силовий 16 мм² — від батареї до інвертора
• Кабель силовий 6-10 мм² — від інвертора до щитка
• MC4 конектори + обтискач
• Автоматичні вимикачі — DC для панелей (2 полюси), AC для мережі (1 або 3 полюси), батарейний (DC)
• Гофра або кабель-канал
• Монтажна рейка або кутики — для кріплення інвертора
• Заземлюючий провід 10 мм²
• Кріплення для панелей — алюмінієві профілі, болти, шурупи до крівлі

Орієнтовна вартість матеріалів (без обладнання) — $150-400 залежно від довжини кабельних трас та кількості панелей.

Скільки коштує монтаж

Ці ціни — тільки робота без матеріалів. Повну калькуляцію вартості системи під ключ дивіться у статті скільки коштує автономне електрозабезпечення.

Пусконалагодження та перше включення

Після фізичного монтажу потрібно правильно налаштувати інвертор. Це займає 30-60 хвилин і включає:

1. Перевірка полярності — мультиметром на всіх з'єднаннях
2. Перевірка напруги панелей — чи відповідає очікуваному значенню
3. Налаштування типу батареї — LiFePO4, AGM, GEL (в меню інвертора)
4. Налаштування параметрів зарядки — напруга відсічки, максимальний струм, глибина розряду
5. Налаштування режиму роботи — пріоритет сонця, пріоритет батареї, час зарядки від мережі
6. Підключення до Wi-Fi — реєстрація в додатку моніторингу (SolarMan для Deye)
7. Тестовий блекаут — вимкнути вхідний автомат і перевірити, чи перемкнувся інвертор на батарею

Не пропускайте тестовий блекаут! Ми бачили випадки, коли все змонтовано ідеально, а ATS не спрацьовує через неправильне налаштування.

Обслуговування після встановлення

Гібридний інвертор — пристрій, що не вимагає постійного обслуговування. Але раз на рік варто:

• Перевірити затяжку контактів (вібрація послаблює)
• Почистити вентиляційні отвори від пилу
• Перевірити стан батареї через додаток (SOH — state of health)
• Помити сонячні панелі водою (без мийки високого тиску!)
• Оновити прошивку інвертора, якщо є оновлення

Поширені запитання

Скільки часу займає монтаж гібридної системи?

Від 4 до 8 годин для типової домашньої системи (інвертор + 6-8 панелей + батарея). Великі комерційні системи — 1-3 дні.

Чи потрібен проект для встановлення?

Для домашньої системи до 30 кВт формального проекту не вимагається. Але якщо хочете зелений тариф — потрібна документація для обленерго. Для комерційних об'єктів проект обов'язковий.

Чи можна встановити інвертор на вулиці?

Залежить від класу захисту. Більшість гібридів мають IP65 — захист від пилу та водяних струменів. Але прямих дощів та морозів краще уникати. Встановлюйте під навісом.

Що буде, якщо неправильно підключити батарею?

Переплутана полярність миттєво виведе з ладу інвертор. Це не гарантійний випадок. Тому — перевіряйте тричі перед підключенням і використовуйте кольорові маркери на кабелях.

Чи можна додати панелі або батареї пізніше?

Так, це одна з переваг гібридної системи. Панелі додаються на вільний MPPT-вхід або паралельно до існуючих. Батареї — паралельно до існуючих (той же тип і ємність).

Підсумок

Монтаж гібридного інвертора — не рокетна наука, але й не місце для імпровізації. Підготуйте місце, купіть правильні кабелі, запросіть сертифікованого електрика — і за один день матимете робочу систему. Якщо тільки обираєте обладнання — перегляньте наш каталог гібридних інверторів або почитайте гід по вибору інвертора для дому.
