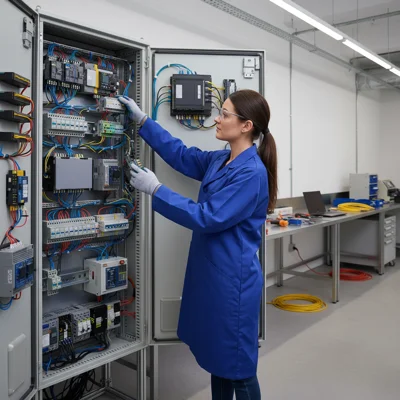

Як обрати програмований контролер: з чого почати
Вибір ПЛК починається не з каталогу, а з технічного завдання. Скільки входів-виходів? Є аналогові сигнали чи тільки дискретні? Потрібне позиціонування? Яка мережа — Modbus, PROFINET, Ethernet/IP? Відповіді на ці питання звужують вибір із сотень моделей до 3-5 конкретних варіантів.
Ми підбираємо контролери під проекти щодня — від маленьких щитів для насосних до розподілених систем на цілий цех. Ось алгоритм, яким користуємось самі.
Крок 1: підрахуйте точки вводу-виводу
Перший і найважливіший параметр — кількість I/O. Порахуйте всі дискретні входи (кнопки, кінцевики, реле), дискретні виходи (контактори, клапани, лампи), аналогові входи (датчики тиску, температури, рівня) та аналогові виходи (керування частотниками, регулюючими клапанами).
- До 20 I/O: розумне реле (Mitsubishi Alpha2, Siemens LOGO!)
- 20-100 I/O: компактний ПЛК (Delta DVP, Mitsubishi FX5U)
- 100-300 I/O: компактний ПЛК із модулями (Siemens S7-1200, FX5U-80M)
- 300+ I/O: модульний ПЛК (Siemens S7-1500, Mitsubishi iQ-R)
Додайте 20-30% резерву на розширення. Якщо зараз потрібно 40 I/O — обирайте контролер із можливістю розширення до 60-80. Переїзд на інший CPU посеред проекту — дорого і болісно.
Крок 2: визначте тип сигналів
Дискретний контроль (увімк./вимк.) — найпростіший. Будь-який ПЛК це вміє. Але як тільки з'являються аналогові сигнали — вибір звужується.
| Тип сигналу | Приклад | Що потрібно від ПЛК |
|---|---|---|
| Дискретний вхід 24В | Кнопка, кінцевик | Стандартний DI |
| Дискретний вихід | Контактор, клапан | Релейний або транзисторний DO |
| Аналоговий 4-20 мА | Датчик тиску | AI модуль 12-16 біт |
| Аналоговий 0-10 В | Датчик температури | AI модуль |
| Термопара / RTD | Pt100, тип K | Спеціалізований AI модуль |
| Імпульсний вихід | Крокові двигуни | PTO/PWM вихід (транзисторний) |
Зверніть увагу на тип виходів: релейні (DO Relay) витримують більший струм (2А), але повільні. Транзисторні (DO Transistor) — швидкі, підходять для ШІМ та імпульсних виходів, але обмежені по струму (0.5А). Для керування серводвигунами потрібні саме транзисторні виходи.
Крок 3: комунікації та інтеграція
Контролер рідко працює сам — він спілкується з панелями HMI, частотниками, датчиками, SCADA-системами. Перевірте, яких протоколів потребує ваш проект:
- Modbus RTU (RS-485): найпоширеніший. Підтримують майже всі ПЛК. Для зв'язку з частотниками, датчиками, лічильниками
- Modbus TCP (Ethernet): швидший варіант Modbus. Потрібен Ethernet-порт на ПЛК
- PROFINET: екосистема Siemens. Тільки S7-1200/1500
- CC-Link: екосистема Mitsubishi. Тільки FX5U/iQ-R
- Ethernet/IP: Allen-Bradley (Rockwell). Рідко в Україні
- OPC UA: універсальний протокол для IoT та Індустрії 4.0
Якщо проект мішаний (обладнання різних виробників) — Modbus RTU/TCP є найбезпечнішим вибором. Його підтримують усі.
Крок 4: середовище програмування
Це часто ігнорують, а дарма. Від середовища залежить швидкість розробки, вартість ліцензій та доступність спеціалістів.
- Delta ISPSoft: безкоштовний, простий, LD/FBD/ST. Мало спеціалістів в Україні
- Mitsubishi GX Works3: потужний, 5 мов IEC, симуляція. Ліцензія від $300
- Siemens TIA Portal: найпоширеніший в Україні, Basic-версія безкоштовна для S7-1200. Найбільше спеціалістів на ринку
Якщо на об'єкті вже працює обслуговуючий персонал, навчений на Siemens — обирайте Siemens. Перенавчання коштує часу та грошей.
Крок 5: бюджет та доступність
Ціна ПЛК — лише частина вартості системи. Додайте вартість модулів розширення, ліцензію на ПО, панель HMI, блок живлення та час на програмування.
| Виробник | CPU (базовий) | ПО | Наявність в Україні |
|---|---|---|---|
| Delta DVP | $80-300 | Безкоштовно | Зі складу 2-5 днів |
| Mitsubishi FX5U | $400-1 500 | $300+ | Під замовлення 2-4 тижні |
| Siemens S7-1200 | $200-700 | Безкоштовно (Basic) | Зі складу 1-3 дні |
Delta — найдешевший варіант із найшвидшою доставкою. Siemens — золота середина за ціною та екосистемою. Mitsubishi — для задач, де потрібні специфічні можливості (CC-Link, Motion).
Поширені запитання
Який ПЛК краще для початківця?
Siemens S7-1200 з TIA Portal Basic. Найбільше навчальних матеріалів українською, безкоштовне ПО, вбудований симулятор PLCSIM. Delta DVP — другий варіант: дешевше, але менше документації.
Чи можна змішувати обладнання різних виробників?
Так, через Modbus RTU або TCP. Наприклад, ПЛК Siemens + частотники Delta + датчики Autonics — працює. Головне — щоб усі пристрої підтримували спільний протокол.
Скільки коштує система автоматизації на базі ПЛК?
Базова: $500-1 500 (ПЛК + HMI + блок живлення). Середня: $2 000-5 000 (ПЛК + HMI + модулі + частотники). Велика: $10 000+ (модульний ПЛК + розподілена периферія + SCADA).
Що краще: компактний чи модульний ПЛК?
Компактний — для проектів до 200-300 I/O. Модульний — коли потрібна гнучкість у конфігурації, гаряча заміна модулів або Motion Control. Для 80% проектів достатньо компактного.
Як підключити датчик 4-20 мА до ПЛК?
Потрібен аналоговий модуль вводу (AI). Датчик підключається двома проводами до входу модуля. У програмі ПЛК аналогове значення перетворюється в інженерні одиниці (°C, бар, м3/год) за формулою лінійної інтерполяції.
Резюме
Алгоритм вибору ПЛК: порахуйте I/O → визначте тип сигналів → оберіть протокол зв'язку → врахуйте середовище програмування → зважте бюджет. Для типових проектів в Україні ми рекомендуємо Siemens S7-1200 або Delta DVP — залежно від бюджету та вимог замовника.
