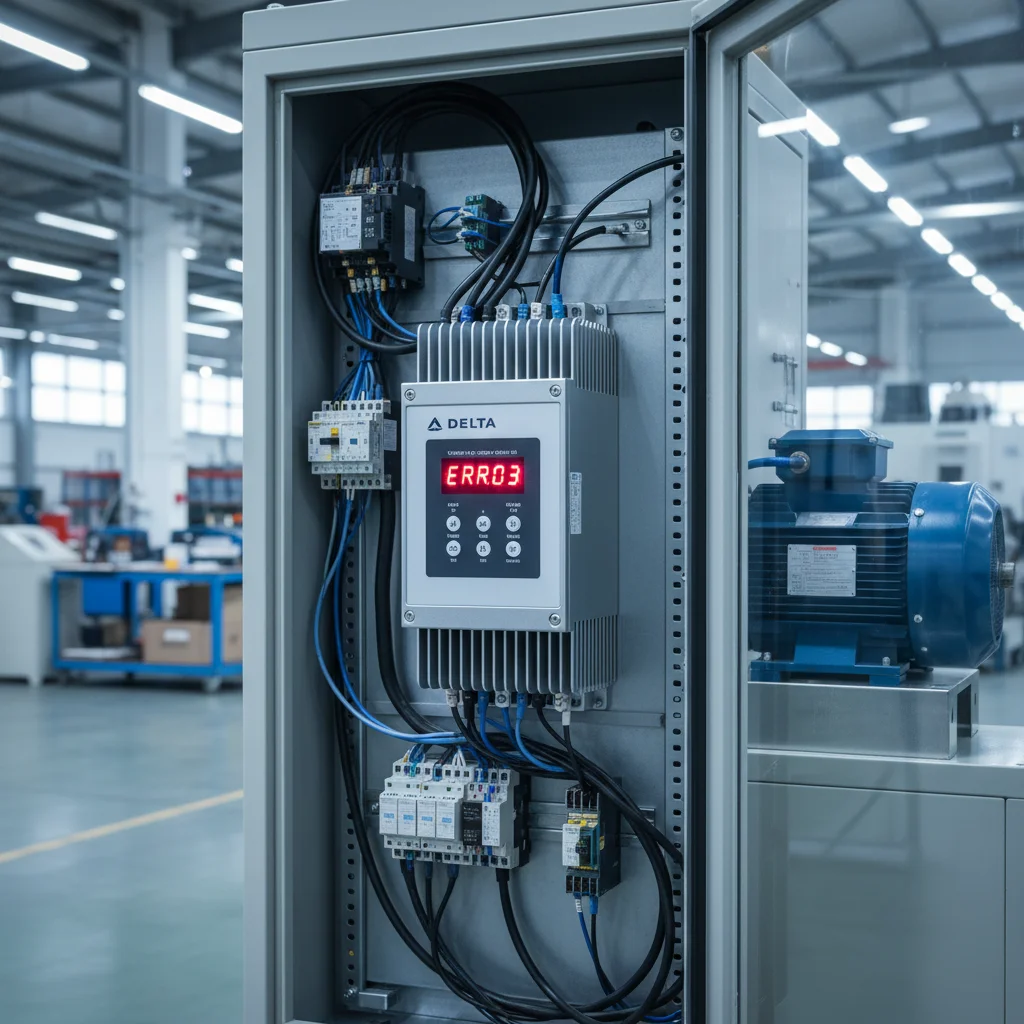

Діагностика помилок частотника Delta: швидке вирішення oc, ov, uF, oL
Для миттєвого усунення аварійних зупинок частотних перетворювачів Delta Electronics серій MS300 та VFD-EL достатньо знати точний алгоритм розшифровки кодів oc (надструм), ov (перенапруга), uF / Lv (знижена напруга) та oL (перевантаження). Наша практика показує: понад 85% аварійних ситуацій викликані зовнішніми факторами електромережі або неправильним налаштуванням динаміки розгону й гальмування. Лише в поодиноких випадках помилки вказують на апаратне пошкодження вихідного IGBT-каскаду. Розуміння фізики процесів дає змогу швидко повернути обладнання в роботу.
Покроковий аналіз та вирішення основних кодів помилок Delta
Кожен окремий код захисту в частотних перетворювачах Delta має чітко визначену причину спрацьовування. Помилка може виникати як на етапі запуску двигуна, так і під час його тривалої роботи. Ми рекомендуємо виконувати перевірку послідовно.
Помилка oc (Overcurrent — Перевантаження за струмом)
Спрацьовування захисту oc свідчить про миттєве перевищення припустимого вихідного струму. Частотник вимикає виходи для захисту транзисторів. Причина криється у короткому замиканні між фазами або пробої на землю.
Ми радимо такий алгоритм діагностики для усунення помилки:
Відключіть двигун від клем U, V, W. Запустіть частотник без навантаження на частоті 10 Гц. Якщо помилка oc з'являється знову, силова плата або модуль IGBT пробиті. Потрібно звернутися до сервісного центру.
Перевірте ізоляцію кабелю та двигуна. Обов'язково виміряйте мегомметром опір обмоток двигуна відносно корпусу. Нормальний опір має перевищувати 10 МОм.
Збільште час прискорення. Швидкий запуск важких механізмів вимагає надвисоких струмів. Налаштуйте параметр 01-12 (для MS300) або Pr. 01.12 (для VFD-EL) на більше значення, наприклад 15 секунд замість стартових 5 секунд.
Знизьте рівень автофорсування моменту. Параметр компенсації моменту 07-02 (MS300) або Pr. 07.02 (VFD-EL) може бути встановлений на занадто високе значення, що викликає викиди струму при старті.
Помилка ov (Overvoltage — Перенапруга на шині DC)
Аварійний сигнал ov з'являється, коли напруга на проміжній ланці постійного струму перевищує критичну межу. Цей ліміт становить 400 В для однофазних моделей 220 В та 800 В для трифазних частотників 380 В. Найчастіше помилка виникає під час гальмування.
Двигун у режимі сповільнення починає працювати як генератор, повертаючи енергію назад у частотник. Для боротьби з цим явищем використовуйте такі кроки:
Збільште час уповільнення. Змініть значення параметра 01-13 (для MS300) або Pr. 01.13 (для VFD-EL), щоб двигун зупинявся плавніше. Це суттєво зменшить генерацію регенеративної енергії.
Увімкніть функцію запобігання перенапрузі. Встановіть параметр 06-01 (MS300) у значення 1, щоб пристрій самостійно коригував темп уповільнення при досягненні небезпечної межі напруги.
Встановіть гальмівний резистор. Це єдиний надійний спосіб забезпечити швидку зупинку інерційного механізму. Резистор перетворює регенеративну енергію на тепло.
Помилка uF (серія VFD-EL) або Lv (серія MS300) — Знижена напруга
Помилки uF та Lv сигналізують про падіння напруги на конденсаторах шини постійного струму нижче мінімального допустимого рівня. Для однофазних моделей поріг становить 180 В, для трифазних моделей — близько 360 В. Часто це пов'язано з нестабільністю мережі живлення.
Для розв'язання проблеми зниженої напруги виконайте наступні дії:
Перевірте вхідну напругу під навантаженням. Якщо напруга в електромережі сильно падає під час пуску інших потужних споживачів, частотник негайно вимкнеться з помилкою.
Оцініть надійність контактів живлення. Поганий контакт на вхідних клемах R, S, T викликає падіння напруги. Затягніть гвинти клемників з належним зусиллям.
Контролюйте стан внутрішнього реле заряду. Якщо напруга живлення в нормі, але помилка з'являється при спробі запустити двигун, пусковий резистор або внутрішнє реле частотника Delta можуть бути пошкодженими.
Помилка oL (Overload — Теплове перевантаження)
Код oL вказує на тривале перевантаження системи. Частотний перетворювач розділяє перевантаження самого пристрою (код oL1) та перевантаження підключеного електродвигуна (код oL2). Цей захист є накопичувальним і залежить від часу.
Усунути перевантаження можна за допомогою таких перевірок:
Перевірте механічну частину обладнання. Переконайтеся в абсолютно вільному обертанні вала двигуна. Механічне заклинювання або забивання робочого органу насоса призводить до надмірних навантажень.
Введіть точний струм двигуна з шильдика. Налаштуйте номінальний струм двигуна в параметрі 05-01 (MS300) або Pr. 07.00 (VFD-EL). Це дозволить тепловій моделі захисту працювати коректно.
Збільште потужність частотного перетворювача. Якщо ваш пристрій працює на межі своїх можливостей, оберіть потужнішу модель. Наприклад, замість VFD015EL43A на 1.5 кВт доцільно встановити VFD22AMS43AFSAA на 2.2 кВт.
Діагностика силової частини: тестування IGBT та діодного моста
Якщо частотник Delta регулярно видає помилку oc навіть при повністю відключеному двигуні, необхідно провести первинну перевірку силових напівпровідників. Для цього знадобиться звичайний цифровий мультиметр із функцією перевірки діодів. Напруга на пристрої має бути повністю вимкнена. Зачекайте щонайменше 10 хвилин для повної розрядки конденсаторів фільтра.
Увага, важливе попередження: у багатьох неофіційних інструкціях мінусову шину постійного струму (-) помилково позначають як DCM. Це груба технічна помилка! Сигнальна клема DCM (Digital Common) є сигнальною землею для керівних входів та не має жодного відношення до силових кіл постійного або змінного струму. Силовий мінус шини DC на частотниках Delta позначається виключно як (-) або (N). Використання клеми DCM для силових вимірювань спотворить результати та заплутає вас.
Для перевірки силових модулів виконайте такі вимірювання за допомогою мультиметра в режимі тесту діодів:
| Об'єкт перевірки | Червоний щуп (+) | Чорний щуп (-) | Очікуваний результат вимірювання |
| Вхідний міст (вехнє плече) | Клеми R, S, T | Силова клема (+) або +1/+2 | Падіння напруги в межах 0.3–0.7 В (падіння на діоді) |
| Вхідний міст (нижнє плече) | Силова клема (-) | Клеми R, S, T | Падіння напруги в межах 0.3–0.7 В |
| Вихідний каскад IGBT (верхнє плече) | Клеми U, V, W | Силова клема (+) або +1/+2 | Падіння напруги в межах 0.3–0.7 В (на вбудованих діодах) |
| Вихідний каскад IGBT (нижнє плече) | Силова клема (-) | Клеми U, V, W | Падіння напруги в межах 0.3–0.7 В |
Будь-яке відхилення від вказаних меж свідчить про проблему. Значення 0.00 В означає пряме коротке замикання напівпровідникового переходу, а індикація OL в обох напрямках свідчить про обрив діода або транзистора. В обох випадках пошкоджену плату необхідно здати в ремонт.
Робота з гальмівними резисторами для вирішення проблеми з ov
Встановлення гальмівного резистора є єдиним дієвим методом уникнення помилок ov при різких зупинках інерційних механізмів. Наші інженери часто монтують такі резистори для приводів вентиляторів великого діаметра, центрифуг та деревообробних верстатів.
Частотники Delta MS300 мають вбудований гальмівний переривач (чоппер) у всіх базових модифікаціях. Резистор підключається безпосередньо до силових клем +2/B1 та BR. Для частотників серії VFD-EL підключення виконується до клем (+) та (PB). Обов'язково вимикайте функцію автоматичного запобігання перенапрузі (параметр 06-01 встановіть у значення 0 для серії MS300), інакше пристрій буде штучно розтягувати час сповільнення, ігноруючи підключений резистор.
При підборі гальмівних резисторів для обладнання Delta використовуйте такі технічні рекомендації:
Специфікація для моделі 220 В (0.75 кВт): номінальний опір має бути не менше 200 Ом, мінімальна потужність розсіювання — 80 Вт. Наші фахівці часто використовують резистори в алюмінієвих корпусах.
Специфікація для моделі 380 В (1.5 кВт): мінімальний опір резистора становить 400 Ом, рекомендована потужність — 150 Вт.
Специфікація для моделі 380 В (5.5 кВт): рекомендовано опір 100 Ом, номінальна потужність — не менше 400 Вт. Для тривалих циклів гальмування потужність резистора подвоюють.
Зверніть увагу: опір підключеного резистора в жодному разі не повинен бути меншим за мінімально припустимий поріг, вказаний в офіційній документації на конкретну модель ПЧ Delta Electronics. Інакше ви ризикуєте спалити вбудований гальмівний транзистор частотника.
Поширені запитання про помилки частотників Delta
Чому помилка oc виникає відразу після запуску без підключеного кабелю до двигуна?
Це однозначно вказує на внутрішнє коротке замикання в силовому модулі IGBT частотного перетворювача. Струмовий датчик фіксує перевантаження всередині самого пристрою. Частотник Delta потребує професійного ремонту з заміною вихідних транзисторних ключів.
Як захистити гальмівний резистор від теплового перевантаження та пожежі?
Ми рекомендуємо послідовно з гальмівним резистором підключати термореле. Контакти цього теплового реле слід завести в ланцюг аварійного вимкнення частотника (наприклад, на вхід зовнішньої помилки EF або в ланцюг живлення вхідного контактора). Це миттєво знеструмить систему при перегріві.
Чи можна просто відключити захист від перевантаження oL, щоб уникнути зупинок?
Ви можете змінити налаштування теплового захисту двигуна або частотника в параметрах групи 06, проте це вкрай небезпечно. Відключення захисту oL гарантовано призведе до перегріву й згорання обмоток двигуна через кілька хвилин роботи под високим навантаженням.
Яка різниця між помилкою Lv на частотниках MS300 та uF на пристроях VFD-EL?
Обидва коди вказують на одну й ту саму фізичну несправність — критичне зниження напруги на шині постійного струму DC. Різниця полягає виключно в позначеннях на символьних екранах різних поколінь приладів. Логіка діагностики та пошуку причин для обох кодів є абсолютно однаковою.
Чи впливає заземлення частотника Delta на частоту виникнення помилок oc?
Так, без належного заземлення за схемою PE високочастотні струми витоку через ємність кабелю можуть створювати перешкоди на вимірювальних трансформаторах струму. Це викликає помилкові спрацьовування захисту oc. Завжди з'єднуйте корпус частотника з контуром заземлення.
Підсумки та професійний підбір обладнання Delta
Правильна діагностика кодів несправностей частотних перетворювачів Delta Electronics гарантує тривалу та стабільну роботу вашого промислового обладнання. Коди oc, ov, uF та oL є інструментами захисту, які за умови правильного налаштування запобігають дорогим аваріям. Якщо вам потрібен надійний промисловий привід, зверніть увагу на серію Delta MS300 та бюджетну лінійку Delta VFD-EL.
Наші технічні фахівці завжди готові допомогти з налаштуванням приводів та розрахунком додаткових опцій. У нас на складі завжди є сумісні гальмівні резистори різних номіналів та інші компоненти для автоматизації. Звертайтеся до нашої служби підтримки для отримання консультації.
