Трифазні асинхронні електродвигуни є основою промислового виробництва, будівельних майданчиків та потужних приватних майстерень. Їхня популярність зумовлена високою надійністю, простотою конструкції та чудовим коефіцієнтом корисної дії. Однак, щоб двигун працював довго, ефективно та безпечно, його необхідно правильно підключити до трифазної мережі 380 В. Неправильне підключення може призвести не тільки до виходу з ладу самого агрегату, але й до пошкодження обладнання та створення небезпечних ситуацій.
У цій статті ми детально розглянемо всі аспекти підключення трифазного двигуна. Ми розберемо дві основні схеми — «Зірка» та «Трикутник», навчимося читати паспортну табличку (шильдик) двигуна, розглянемо практичні кроки підключення та поговоримо про обов'язкові заходи захисту. Цей матеріал стане вашим надійним посібником, незалежно від того, чи є ви досвідченим електриком, чи домашнім майстром, який вперше зіткнувся з таким завданням.
Теоретичні основи та паспортна табличка двигуна
Перш ніж брати до рук інструменти, вкрай важливо розібратися в теорії та зрозуміти, з яким обладнанням ми маємо справу. В основі роботи асинхронного двигуна лежить принцип створення обертового магнітного поля, яке змушує обертатися ротор. Це поле створюється трьома обмотками, розташованими в статорі під кутом 120 градусів одна до одної, на які подається трифазна напруга.
Головним джерелом інформації про ваш двигун є металева табличка на його корпусі, яка називається шильдик або паспортна табличка. Уміння правильно її «прочитати» — це 90% успіху правильного підключення.
Як читати паспортну табличку (шильдик) двигуна
На шильдику вказані всі ключові параметри двигуна. Розглянемо найважливіші з них для підключення:
Напруга (В або V): Це найважливіший параметр. Він вказується у вигляді двох значень через дріб, наприклад, 220/380 В або 380/660 В. Поруч із цими значеннями часто стоять значки схем підключення: Δ/Y (Трикутник/Зірка).
Правило таке: Менше значення напруги відповідає схемі «Трикутник», а більше — схемі «Зірка».
Якщо на шильдику написано Δ/Y 220/380 В, це означає, що для роботи в мережі 380 В цей двигун обов'язково потрібно підключати за схемою «Зірка» (Y). При підключенні його «Трикутником» до мережі 380 В він згорить, оскільки його обмотки розраховані на 220 В.
Якщо на шильдику вказано Δ/Y 380/660 В, то для роботи в нашій стандартній мережі 380 В його потрібно підключати за схемою «Трикутник» (Δ). Це дозволить отримати від двигуна максимальну потужність. Підключення за схемою «Зірка» (Y) також можливе, але двигун працюватиме з меншою потужністю і не зможе вийти на номінальні параметри під навантаженням.
Потужність (кВт або kW): Показує корисну механічну потужність на валу двигуна.
Номінальний струм (А): Сила струму, яку двигун споживає з кожної фази при номінальному навантаженні. Це значення потрібне для вибору захисної апаратури (автоматичного вимикача та теплового реле).
Частота обертання (об/хв або rpm): Швидкість обертання вала двигуна.
ККД (%): Коефіцієнт корисної дії, що показує ефективність перетворення електричної енергії на механічну.

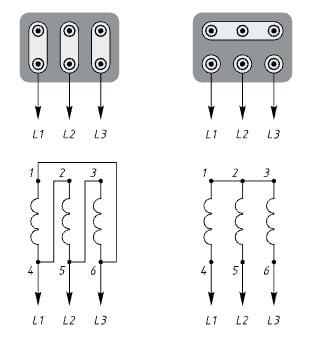

Рис.1. Підключення трифазного електродвигуна за схемами «трикутник» і «зірка»


Схеми підключення: "Зірка" та "Трикутник"
Як ми вже з'ясували, існують дві основні конфігурації з'єднання обмоток статора. Вибір схеми залежить виключно від конструкції двигуна (його номінальних напруг) та напруги вашої мережі.
Схема «Зірка» (Y)
При з'єднанні «Зіркою» кінці всіх трьох обмоток (умовно позначимо їх як C4, C5, C6 або U2, V2, W2) з'єднуються в одній точці, яка називається нейтральною. А на початки обмоток (C1, C2, C3 або U1, V1, W1) подаються три фази мережі L1, L2, L3.
Особливості схеми «Зірка»:
Плавний пуск: Двигун запускається м'якше, а пускові струми значно нижчі, ніж у «Трикутнику».
Знижена напруга на обмотках: На кожну окрему обмотку подається не лінійна напруга 380 В, а фазна, яка в √3 разів менша (380 В / 1.73 ≈ 220 В).
Застосування: Ця схема використовується для двигунів з номінальною напругою 220/380 В у мережі 380 В. Це стандартний і безпечний спосіб підключення таких двигунів.
Схема «Трикутник» (Δ)
При з'єднанні «Трикутником» обмотки з'єднуються послідовно: кінець першої обмотки з'єднується з початком другої, кінець другої — з початком третьої, а кінець третьої — з початком першої, утворюючи замкнутий трикутник. Три фази мережі L1, L2, L3 підключаються до точок з'єднання обмоток.
Особливості схеми «Трикутник»:
Максимальна потужність: Двигун розвиває свою повну, номінальну потужність.
Високі пускові струми: Струм при запуску може в 5-7 разів перевищувати номінальний, що створює велике навантаження на мережу та механічні частини.
Повна напруга на обмотках: На кожну обмотку подається повна лінійна напруга мережі — 380 В.
Застосування: Ця схема використовується для двигунів з номінальною напругою 380/660 В при підключенні до мережі 380 В. Це дозволяє «вичавити» з двигуна максимум.

Порівняльна таблиця схем підключення
| Характеристика | Схема «Зірка» (Y) | Схема «Трикутник» (Δ) |
| Напруга на обмотці (в мережі 380 В) | ~220 В | ~380 В |
| Пусковий струм | Помірний | Високий (у √3 разів вищий, ніж у «Зірки») |
| Потужність | Знижена (приблизно на 30-50% від номіналу для двигуна 380/660) | Номінальна (максимальна) |
| Плавність роботи | Висока, м'який пуск | Нижча, різкий пуск |
| Рекомендоване застосування (в мережі 380В) | Для двигунів 220/380 В | Для двигунів 380/660 В |
Практичне керівництво з підключення до мережі 380 В
Переходимо від теорії до практики. Процес підключення складається з кількох важливих кроків.
Крок 1: Безпека та підготовка
УВАГА! Всі роботи з підключення повинні проводитися тільки після повного знеструмлення лінії. Вимкніть відповідний автоматичний вимикач у розподільному щиті та переконайтеся у відсутності напруги за допомогою мультиметра або індикатора напруги на всіх трьох фазах.
Підготуйте інструменти та матеріали:
Набір викруток та гайкових ключів.
Інструмент для зняття ізоляції та обтиску наконечників.
Мультиметр.
Силовий кабель відповідного перерізу (переріз вибирається залежно від потужності двигуна та довжини лінії).
Кабельні наконечники.
Апарати захисту: триполюсний автоматичний вимикач та магнітний пускач з тепловим реле.
Крок 2: Підключення в клемній коробці (борно)
Відкрийте кришку клемної коробки на двигуні. Усередині ви побачите шість клем, розташованих у два ряди. Вони можуть бути підписані як U1, V1, W1 (верхній ряд) та W2, U2, V2 (нижній ряд) або C1-C6. Це виводи трьох обмоток статора.
Для з'єднання клем використовуються спеціальні мідні або латунні перемички, які зазвичай йдуть у комплекті з двигуном.
Підключення за схемою «Зірка»:
Встановіть перемички так, щоб вони з'єднували три клеми в одному ряду (зазвичай W2, U2, V2). Це і є створення нейтральної точки. До трьох інших клем (U1, V1, W1) підключіть три фазні провідники вашого кабелю живлення (L1, L2, L3). Четвертий провідник (заземлення, PE) прикрутіть до спеціального болта заземлення на корпусі двигуна.
Підключення за схемою «Трикутник»:
Встановіть три перемички вертикально, з'єднуючи клеми попарно: U1 з W2, V1 з U2, W1 з V2. До цих трьох з'єднаних пар клем і підключайте фази L1, L2, L3. Заземлюючий провідник, як і в попередньому випадку, кріпиться до корпусу.
Крок 3: Захист двигуна
Просто підключити двигун до мережі — недостатньо. Необхідно забезпечити його надійний захист від перевантажень, коротких замикань та інших аварійних режимів. Для цього використовується комплект з автоматичного вимикача та магнітного пускача з тепловим реле.
Автоматичний вимикач (АЗ): Встановлюється на початку лінії і захищає кабель та двигун від струмів короткого замикання. Він повинен бути триполюсним. Його номінал вибирається трохи вищим за номінальний струм двигуна.
Магнітний пускач з тепловим реле: Це головний пристрій для захисту. Пускач забезпечує дистанційне керування (кнопки «Пуск»/«Стоп»), а теплове реле захищає двигун від тривалих перевантажень. Струм на тепловому реле встановлюється на 5-10% вищим за номінальний струм двигуна, вказаний на шильдику. Якщо двигун буде перевантажений, реле нагріється і розімкне ланцюг керування пускача, відключивши двигун.
Як змінити напрямок обертання ротора
Іноді виникає потреба змінити напрямок обертання вала двигуна (наприклад, для реверсу конвеєра). З трифазним двигуном це робиться дуже просто. Для реверсу необхідно поміняти місцями будь-які дві з трьох фаз, що підходять до двигуна. Наприклад, якщо у вас були підключені фази L1, L2, L3, то для зміни напрямку потрібно підключити їх як L2, L1, L3 (поміняли місцями першу та другу фази). Третю фазу чіпати не потрібно. Це найпростіше реалізувати за допомогою реверсивного магнітного пускача.
Висновки
Правильне підключення трифазного електродвигуна — це запорука його довгої та безаварійної роботи. Давайте підсумуємо ключові правила:
Завжди починайте з шильдика: Визначте номінальну напругу двигуна (наприклад, 220/380В або 380/660В).
Виберіть правильну схему для мережі 380В: «Зірка» для двигунів 220/380В, «Трикутник» для двигунів 380/660В.
Дотримуйтесь правил безпеки: Працюйте тільки на знеструмленій лінії.
Використовуйте захист: Встановлення автоматичного вимикача та магнітного пускача з правильно налаштованим тепловим реле є обов'язковим.
Не забувайте про заземлення: Корпус двигуна повинен бути надійно заземлений.
Дотримуючись цих простих, але важливих рекомендацій, ви зможете самостійно та безпечно виконати підключення, забезпечивши ефективну роботу вашого обладнання на довгі роки.
