Частотні перетворювачі для кранів-штабелерів і автоматизованих складів: рекуперація, точність, безпека

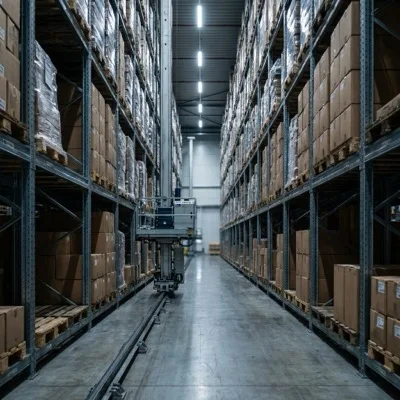

Кран-штабелер на автоматизованому складі робить за зміну тисячі однотипних рухів: підняв вантаж, проїхав уздовж стелажа, опустив у комірку, повернувся. Кожен такий цикл — це розгін і гальмування важкої маси. Саме тут частотний перетворювач вирішує одразу кілька задач, які напряму впливають на рахунок за електрику, на швидкість роботи складу і на безпеку. Розберемо їх по черзі, від головного: куди дівається енергія.
У цій статті ми розберемо привід підйомного механізму з боку інженера, який його налаштовує: куди дівається енергія гальмування, як зробити, щоб вантаж не розгойдувався, і як штабелер потрапляє точно в комірку. Як робочий приклад візьмемо ABB ACS880, але логіка однакова для будь-якого сучасного ЧП на крані, кран-балці, тельфері чи лебідці.
Рекуперація: куди дівається енергія гальмування на крані
Підйомний механізм постійно працює «проти гравітації». Коли штабелер опускає вантаж або гальмує під час пересування, двигун переходить у генераторний режим: він віддає енергію назад. Питання лише в тому, куди ця енергія піде.
Гальмівний резистор проти повернення в мережу
Класично сюди ставлять гальмівний резистор. Енергія гальмування зливається в нагрів: резистор гріється, склад гріється, система охолодження працює більше. На холодному складі (cold chain, морозильні камери) це подвійна проблема, бо тепло доводиться ще й виводити.
Альтернативою тут виступає рекуперативний привід. У ABB ACS880-11 активний вхідний модуль (ISU), мережевий LCL-фільтр і вихідний інвертор зібрані в одному блоці. Енергія гальмування не гріє резистор, а повертається в мережу: і при опусканні вантажу проти гравітації, і при гальмуванні пересування. Гальмівний резистор у такій схемі взагалі не потрібен, а тепловий режим у шафі стає легшим, що важливо саме для холодних складів.
Тут є практичний нюанс, який видно лише на самих механізмах. На вертикальному підйомі двигун віддає енергію майже в кожному циклі: опускання вантажу і гальмування йдуть постійно, тривалість вмикання гальмування висока. Тобто на крані-штабелері резистор гріється практично без перерви, на відміну від механізмів із рідким гальмуванням. Саме тому рекуперація на підйомі окуповується швидше, ніж там, де гальмування трапляється зрідка.
Активний випрямляч: економія не лише на лічильнику
Рекуперація відповідає за повернення енергії, але активний випрямляч дає ще один ефект, який часто недооцінюють. У ACS880-11 коефіцієнт нелінійних спотворень струму (THDi) тримається нижче 3% при номінальному навантаженні, а коефіцієнт потужності cos φ дорівнює 1 (одиниці) при номінальному навантаженні та швидкості. ККД системи з мережевим фільтром доходить до 97%.
Що це означає на практиці. Низькі гармоніки і cos φ = 1 знімають потребу закладати запас на трансформатор, кабель, автомати й запобіжники, а часто і на сам двигун. Тобто економія йде не лише на споживанні, а й на «залізі» всієї підстанції складу. Для великого автоматизованого складу з десятками приводів це відчутна стаття.
Скільки реально економить рішення
Щоб порівняння було чесним, наведемо повний ККД систем при 400/480 В для різних підходів до гармонік. Цифри — з даних ABB:
| Рішення | Гармоніки | Повний ККД системи |
|---|---|---|
| 6-pulse + пасивний фільтр | 10% | 87,0% |
| Активний фільтр | 5% | 85,7% |
| AFE-привід (ACS880-11/14) | 3% | 87,5% |
AFE-рішення дає і найнижчі гармоніки (3%), і найвищий повний ККД. Точна вигода для конкретного складу залежить від циклограми руху, ваги вантажів і висоти підйому — її варто рахувати після заміру реального профілю навантаження.
Anti-sway: гасіння розгойдування без додаткових сенсорів
Друга класична проблема крана, це розгойдування вантажу після зупинки. Оператор (або автоматика) чекає, поки маятник заспокоїться, перш ніж опускати вантаж у комірку. На високих стелажах це кілька, а то й понад десять секунд на кожному циклі — і так тисячі разів за зміну.
У сучасних приводах гасіння розгойдування вбудоване в сам ЧП. Привід будує математичну модель коливань: за позицією і масою вантажу він рахує коефіцієнт демпфування і на льоту перераховує завдання швидкості та моменту, коли змінюється висота підйому або центр ваги. Підйом і пересування можуть іти одночасно — модель це враховує.
У результаті час очікування стабілізації падає до мінімуму, а склад можна будувати вищим без подорожчання металоконструкції, бо не треба закладати запас на «довгий маятник». Важливо, що це працює без додаткових датчиків розгойдування: функція живе в самому приводі. У ABB ця опція постачається обмежено, під запит, тож закладати її варто на етапі проєкту.
Точне позиціювання штабелера в комірку
Щоб штабелер сам став навпроти потрібної комірки, привід має вміти позиціюватися. У ACS880 це децентралізоване позиціювання: розрахунок профілю руху йде в самому приводі, а не в PLC, тож контролер розвантажується.
Привід відпрацьовує профільоване позиціювання із заданими цільовою позицією, швидкістю, темпом розгону/гальмування і навіть ривком (jerk), щоб рух був плавним для вантажу. Ціль і швидкість можна міняти на ходу. Є базування (homing), поштовховий режим (jogging), індексація, швидке защіпання позиції (latching). Зворотний звʼязок беруть від лазерного датчика відстані по вантажу і від обертового енкодера на двигуні.
Контроль моменту на нульовій швидкості: старт і утримання вантажу
Найвідповідальніший момент на підйомі, це рушити з місця з вантажем і не дати йому просісти. Тут працює пряме керування моментом (DTC): привід точно тримає швидкість і момент із енкодером або без нього, навіть біля нульової швидкості. Це дає надійний старт, лінійність моменту і високу статичну й динамічну точність. Двигун «знає», який момент потрібен, ще до того, як вал зрушив.
Як підбирають привід під кран
На підйомі вирішальний не стільки номінальний струм, скільки пусковий момент і робота проти гравітації. Привід стартує під повним навантаженням, тому його беруть із запасом по моменту і струму відносно номіналу двигуна, а не «впритул». Якщо взяти привід рівно під шильдик мотора, на старті з важким вантажем він піде в обмеження струму. Точний типорозмір рахують за циклограмою: скільки циклів за годину, яка маса, яка висота підйому, чи є одночасний підйом і пересування.
Друга річ, яку видно лише на практиці: на крані рідко ставлять один привід на все. Зазвичай це окремі приводи на кожну вісь — підйом, переміщення каретки, переміщення моста. У кожної осі своя динаміка і свої вимоги до моменту: підйом працює проти гравітації і потребує найбільшого запасу, переміщення моста рухає велику масу горизонтально, каретка позиціюється точно і коротко. Розводити їх по окремих приводах простіше і за налаштуванням, і за діагностикою, ніж тягнути все з одного блоку.
Функціональна безпека крана
Кран піднімає вантаж над людьми, тож безпека тут не опція. У ACS880 функція безпечного вимкнення моменту (STO) є в базовій комплектації. Для повного набору ставлять plug-in модулі FSO-12 або FSO-21: рівень безпеки до SIL 3 / PL e, сертифікація TÜV Nord, відповідність Директиві з машинного обладнання 2006/42/EC.
Доступні функції SS1, SSE, SBC, SLS, SMS, POUS; FSO-21 додатково дає SDI (потрібен модуль FSE-31) і SSM. Безпечні сигнали можна передавати через PROFIsafe over PROFINET з безпековим контролером AC500-S — це зручно, коли кран інтегрований у загальну систему складу.
Сумісність: мережа, мотори, енкодери, промислові мережі
Щоб привід став під конкретний кран, він має покрити всю електрику обʼєкта. Діапазон ACS880 — 0,55–250 кВт, напруги 230/400/500/690 В, виконання IP20/IP21/IP55. Працює з асинхронними, синхронними з постійними магнітами, синхронними реактивними (SynRM) двигунами, сторонніми сервомоторами і високообертовими машинами.
За зворотним звʼязком підтримуються енкодери HTL/TTL, резолвер, sin-cos, EnDat, SSI, HIPERFACE, Tamagawa — до двох модулів одночасно, плюс позиціювання без давача. Для інтеграції в систему складу є адаптери промислових мереж: PROFIBUS, PROFINET, EtherCAT, EtherNet/IP, Modbus TCP, Modbus RTU, CANopen, DeviceNet, ControlNet, POWERLINK, PROFIsafe; підтримується кільцева топологія з резервуванням каналу і одночасна робота двох мережевих адаптерів.
Налаштування і діагностику ведуть у Drive Composer. Adaptive programming дозволяє винести частину логіки прямо в привід (інколи це знімає потребу в окремому PLC для простого механізму). Знімний модуль памʼяті прискорює заміну приводу: переставив памʼять — і новий блок працює з тими ж параметрами. Для прогнозованого обслуговування є система моніторингу стану CMS на AC500-CMS, до 16 вібродатчиків.
ABB ACS880 у нашому каталозі
У нас на складі є серія ABB ACS880 — це той самий привід, який ми розбирали вище як приклад. Загальний каталог приводів ABB дивіться на сторінці частотні перетворювачі ABB, а профіль виробника — на сторінці бренду ABB.
Для підйомних механізмів важливе векторне керування з контролем моменту. Про режими керування ми зібрали окрему сторінку частотники з векторним керуванням. Якщо потрібен плавний пуск механізму пересування крана, дивіться пристрої плавного пуску (зокрема плавний пуск ABB). Гальмівні резистори, реактори і панелі винесені в розділ аксесуарів до частотних перетворювачів. Якщо з брендом ще не визначилися, добра відправна точка — каталог трифазних частотних перетворювачів 380 В.
Конфігурація ACS880-11 з активним входом і опцією anti-sway йде під запит, тож строки залежать від комплектації. Прорахуємо їх і порівняємо рекуперативну й резисторну схеми під ваш механізм. Не впевнені, який привід стане під ваш кран чи штабелер? Підкажемо за параметрами двигуна і циклограмою руху: надішліть нам циклограму через контакти або зателефонуйте напряму інженеру, і ми підготуємо технічну пропозицію (RFQ).
