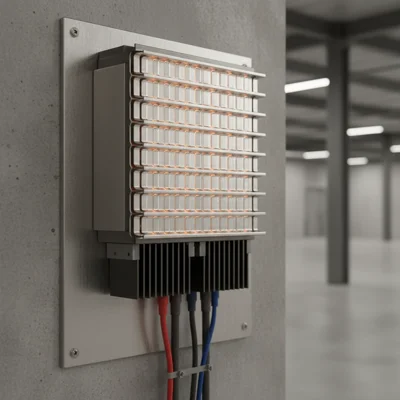

Як розрахувати гальмівний резистор — формули і приклади
Підбір гальмівного резистора для частотного перетворювача зводиться до двох параметрів: опір (Ом) і потужність розсіювання (Вт). Помилка в будь-якому з них — або резистор перегорить, або ЧП не зможе загальмувати двигун. Нижче — конкретні формули з прикладами розрахунку.
Крок 1: визначаємо мінімальний опір
Мінімальний опір резистора обмежується максимальним струмом, який може витримати гальмівний транзистор (вбудований чоппер) або зовнішній гальмівний модуль. Формула:
R_min = U_dc / I_brake_max
- U_dc — напруга DC-шини при гальмуванні (порогова). Для 380В мережі — зазвичай 700-720В. Для 220В мережі — 380-400В.
- I_brake_max — максимальний допустимий гальмівний струм (вказаний у документації ЧП або модуля).
Приклад: ЧП INVT GD20-022G на 22 кВт, 380В. Порогова напруга DC = 715В, максимальний гальмівний струм = 93А.
R_min = 715 / 93 = 7.7 Ом
Отже, резистор повинен бути не менше 7.7 Ом. На практиці виробники вказують рекомендований опір — зазвичай 8-10 Ом для цієї потужності.
Крок 2: розраховуємо потужність резистора
Потужність резистора залежить від енергії гальмування і тривалості циклу (ED%). Є два підходи.
Спрощена формула (для більшості випадків)
P_resistor = P_motor × k_brake × ED%
- P_motor — номінальна потужність двигуна (кВт)
- k_brake — коефіцієнт гальмування (зазвичай 1.0-1.5 для стандартних застосувань)
- ED% — відсоток тривалості гальмування (наприклад, 10% = гальмування 6 сек на 60 сек циклу)
Приклад: двигун 22 кВт, конвеєр, гальмування 5 секунд кожні 60 секунд.
ED% = 5/60 = 8.3%
P_resistor = 22 × 1.0 × 0.083 = 1.83 кВт
Обираємо резистор на 2 кВт або більше (з запасом 20-30% — 2.5 кВт).
Точна формула (через кінетичну енергію)
Для механізмів із великою інерцією (центрифуги, маховики):
E_brake = 0.5 × J × (ω1² - ω2²)
- J — момент інерції навантаження + ротора (кг·м²)
- ω1 — початкова кутова швидкість (рад/с) = 2π × n1 / 60
- ω2 — кінцева кутова швидкість (рад/с)
P_resistor = E_brake / t_brake × (1/ED%)
Приклад: центрифуга, J = 5 кг·м², гальмування з 1500 до 0 об/хв за 4 секунди, цикл 40 секунд.
ω1 = 2π × 1500 / 60 = 157 рад/с
E_brake = 0.5 × 5 × 157² = 61,622 Дж ≈ 61.6 кДж
P_peak = 61,622 / 4 = 15,406 Вт ≈ 15.4 кВт (пікова потужність при гальмуванні)
ED% = 4/40 = 10%
P_resistor_avg = 15.4 × 0.10 = 1.54 кВт (середня потужність)
Резистор має витримувати 1.54 кВт постійно і піки до 15.4 кВт.
Таблиця рекомендованих резисторів
Орієнтовна таблиця підбору для трифазних 380В ЧП (ED = 10%):
| Потужність ЧП | Рекомендований опір | Мін. потужність резистора |
|---|---|---|
| 1.5 кВт | 200-300 Ом | 200 Вт |
| 4 кВт | 75-100 Ом | 500 Вт |
| 7.5 кВт | 40-50 Ом | 1 кВт |
| 15 кВт | 20-25 Ом | 2 кВт |
| 22 кВт | 8-13 Ом | 3 кВт |
| 37 кВт | 6-8 Ом | 5 кВт |
| 55 кВт | 4-6 Ом | 7 кВт |
Ці значення — для типового ED 10%. Якщо ваш цикл гальмування частіший (ED 20-30%) — потужність резистора пропорційно збільшується.
Помилки, які ми бачимо постійно
- Опір занадто низький — гальмівний струм перевищує допустимий для чоппера. Результат: згорілий транзистор у ЧП. Ремонт коштує більше, ніж правильний резистор.
- Потужність занизька — резистор перегрівається, змінює опір, зрештою згоряє. Або вимикається по термозахисту посеред роботи.
- Копіювання значень із іншого проекту — "на сусідньому верстаті стоїть такий" — але там інший цикл, інше навантаження, інший ED%.
- Ігнорування піків — середня потужність 2 кВт, але пік 20 кВт. Резистор на 2.5 кВт фізично не витримає пік — потрібен із запасом по піку.
Поширені запитання
Де взяти значення моменту інерції J?
З документації на двигун (момент інерції ротора) і механічного розрахунку навантаження. Для стандартних механізмів (конвеєр, насос) J навантаження зазвичай невеликий. Для маховиків і центрифуг — розраховується окремо.
Що буде, якщо поставити резистор із завищеним опором?
ЧП не зможе загальмувати двигун достатньо швидко. Напруга DC-шини досягне порогу, але гальмівний струм буде малим. Двигун гальмуватиме повільніше, ніж потрібно, або ЧП видасть помилку OV.
Чи можна з'єднати кілька резисторів паралельно?
Так. Два резистори по 20 Ом паралельно = 10 Ом, потужність подвоюється. Це стандартна практика для великих потужностей.
Яку температуру витримує гальмівний резистор?
Залежить від типу. Провідникові (дротові) — до 300-350°C на поверхні. Керамічні — до 400°C. Резистор МУСИТЬ бути встановлений із вентиляцією — не в закритій шафі без обдуву.
Де подивитися рекомендований опір для мого частотника?
В інструкції до ЧП є таблиця рекомендованих гальмівних резисторів. Зазвичай у розділі "Braking Resistor Selection" або "Додаткове обладнання". Якщо не знайшли — зверніться до нас, ми підберемо по моделі.
Підсумок
Розрахунок гальмівного резистора — це не ракетна наука, але й не "на око". Визначте мінімальний опір за документацією ЧП, розрахуйте потужність за формулою P = P_motor × k × ED%, додайте запас 20-30%. Якщо навантаження з великою інерцією — рахуйте через кінетичну енергію.
