Привод постійного струму довго був стандартом там, де потрібне точне регулювання швидкості й моменту: верстати, намотувальні й подавальні механізми в металообробці. Але DC-двигун має щітково-колекторний вузол, який зношується, іскрить і вимагає регулярного обслуговування, а запчастини й самі машини стають дедалі дефіцитнішими. Нижче ділимося тим, як ми замінюємо застарілий DC-привод на зв'язку «частотний перетворювач плюс асинхронний двигун» із векторним керуванням, зберігаючи якість регулювання.
Завдання
На об'єкті працював верстат із приводом постійного струму. Колектор і щітки потребували постійного догляду, з'являлося іскріння, а простої на обслуговування й пошук запчастин зростали. Замовник хотів позбутися щітково-колекторного вузла як слабкого місця, але без втрати керованості: потрібні були той самий діапазон регулювання швидкості й утримання моменту на низьких обертах, до яких звикли оператори.
Рішення

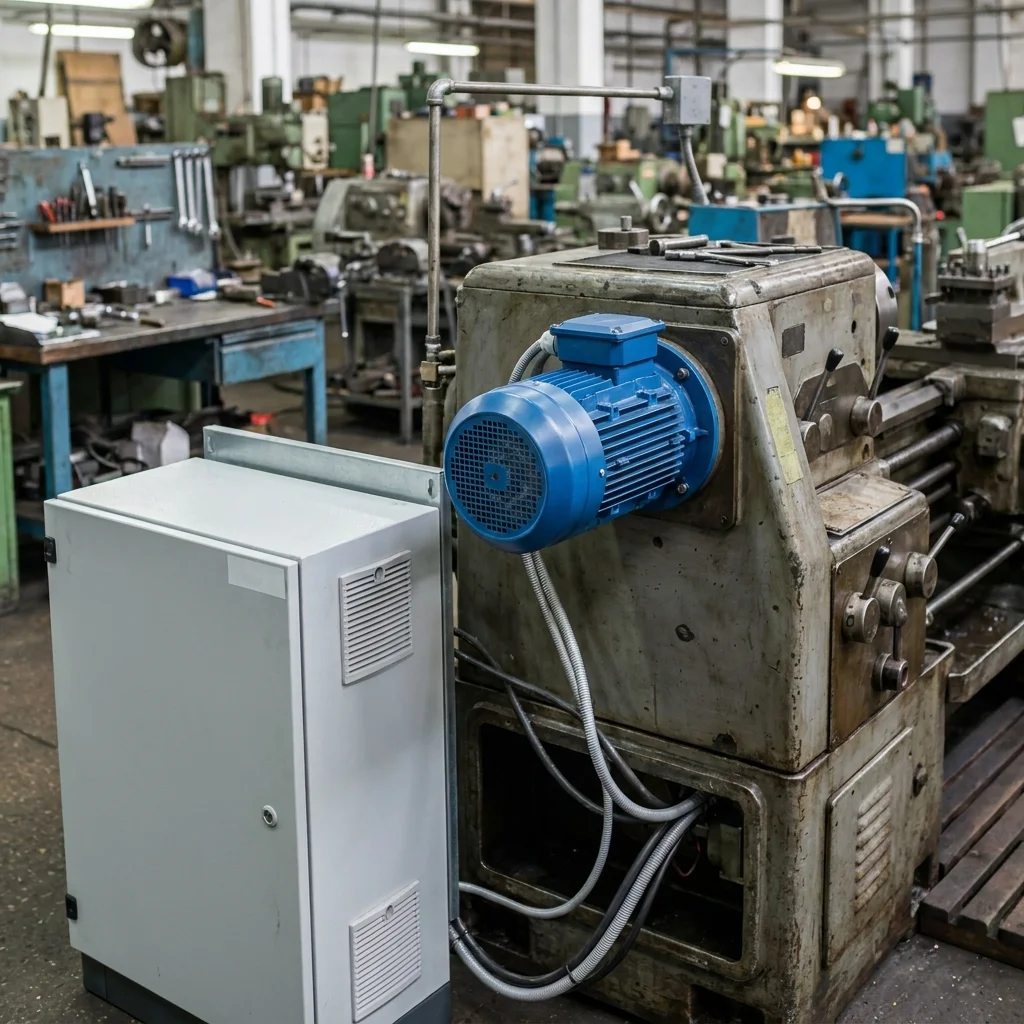

Ми замінили DC-двигун на асинхронний і поставили частотний перетворювач у режимі векторного керування. Векторний режим дозволяє асинхронному двигуну тримати високий момент на низькій швидкості й точно відпрацьовувати завдання за швидкістю, тобто закриває саме ті задачі, заради яких раніше тримали DC-привод. Щітково-колекторний вузол зникає як клас, тому пропадає іскріння й регулярна заміна щіток.
Підбір тут не «один до одного» за кіловатами: важливо узгодити момент на робочих обертах, діапазон регулювання й тип навантаження (постійний момент чи змінний). Для механізмів із частим гальмуванням передбачаємо розсіювання енергії гальмування через гальмівний резистор. За потреби лишаємо звичні для оператора органи керування й сигнали, щоб перехід був непомітним у роботі.
Використане обладнання
- Частотні перетворювачі з векторним керуванням — точне регулювання швидкості й моменту замість DC-привода.
- Частотні перетворювачі для двигунів — підбір під момент і режим роботи верстата.
- Частотні перетворювачі 3 фази 380 В — під трифазний асинхронний двигун.
- Гальмівні резистори та аксесуари — розсіювання енергії при частому гальмуванні.
Результат
Конкретні цифри залежать від верстата й попередньої схеми, тож ми не обіцяємо фіксованого відсотка. За нашою практикою заміна DC-привода на частотний перетворювач із асинхронним двигуном дає кілька стабільних ефектів: зникає обслуговування щітково-колекторного вузла й іскріння, спрощується пошук запчастин, бо асинхронний двигун і перетворювач доступніші за DC-машину, а керованість зберігається завдяки векторному режиму. Головний результат тут це надійність і ремонтопридатність без втрати якості регулювання.
Функціональні можливості
- Векторне керування з точним регулюванням швидкості й моменту.
- Високий момент на низьких обертах без щітково-колекторного вузла.
- Розсіювання енергії гальмування для механізмів із частим реверсом.
- Збереження звичних для оператора органів керування й сигналів.
- Спрощене обслуговування й доступніші запчастини.
Поширені запитання
Чи можна замінити двигун постійного струму на асинхронний із частотником?
Так, це поширена модернізація. Асинхронний двигун із частотним перетворювачем у векторному режимі закриває ті ж задачі за швидкістю й моментом, що й DC-привод, але без щітково-колекторного вузла.
Чи буде такий самий момент на низьких обертах, як у DC-привода?
Векторний режим дає високий момент на низькій швидкості. Для більшості верстатних задач цього достатньо; точну відповідність перевіряємо за моментом на робочих обертах при підборі.
Чому варто відмовлятися від привода постійного струму?
Головні причини: знос щіток і колектора, іскріння, регулярне обслуговування й дедалі складніший пошук запчастин. Асинхронний двигун із частотником прибирає ці слабкі місця.
Як підібрати частотний перетворювач під заміну DC-привода?
Підбір ведемо не лише за кіловатами, а за моментом на робочих обертах, діапазоном регулювання й типом навантаження. Для частого гальмування додаємо гальмівний резистор.
Чи підійде це для мого верстата?
Підхід застосовний до більшості верстатів і подавальних механізмів із DC-приводом. Конкретну конфігурацію визначаємо після огляду привода й вимог до регулювання.
Скільки це коштує?
Вартість залежить від потужності, типу двигуна й набору функцій. Актуальні ціни на обладнання дивіться в каталозі за посиланнями вище або напишіть нам для підбору.
