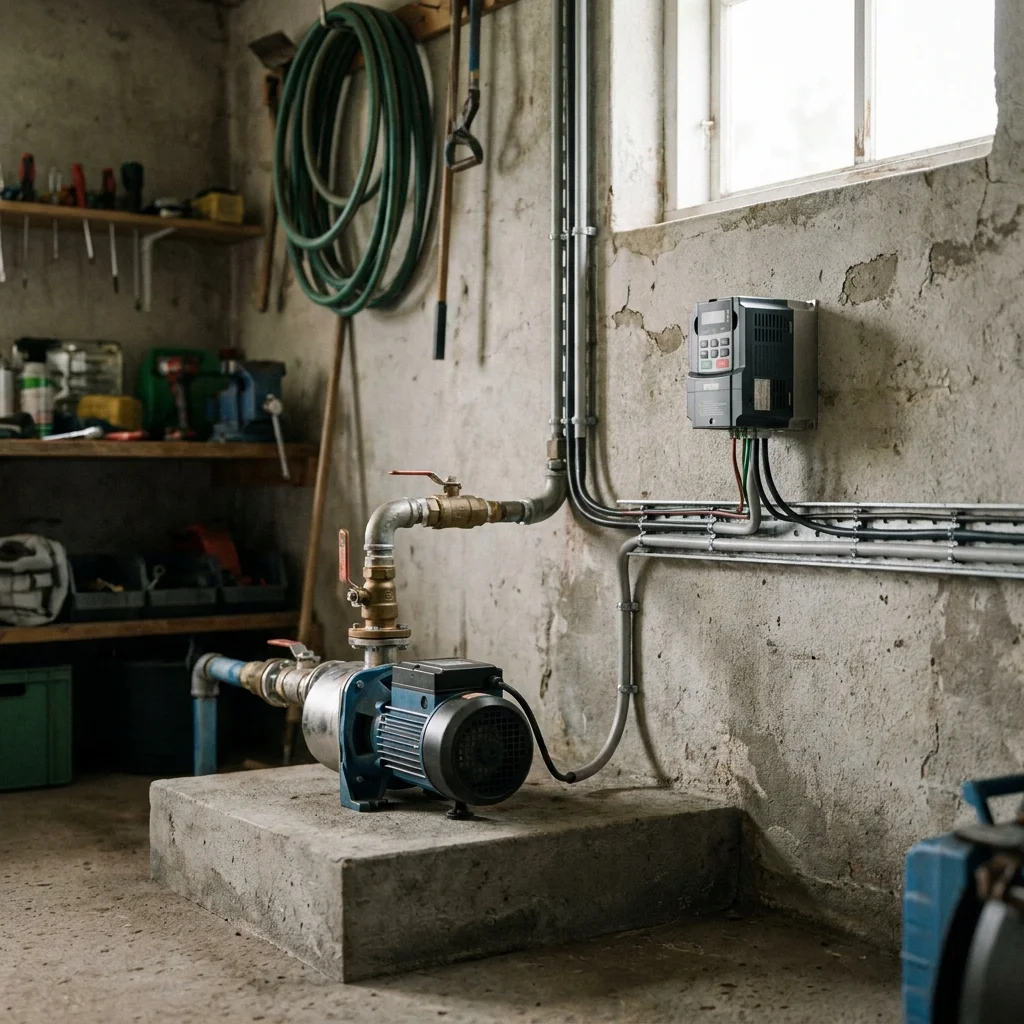

Однофазний вібраційний чи відцентровий насос на 220 В типу «Водолій» у приватному будинку зазвичай керується реле тиску: вмикається на повну, набиває бак і вимикається. Власник хоче плавнішої роботи, стабільного тиску в кранах і менше «клацань» реле, тож запитує, чи можна поставити на такий насос частотний перетворювач. Можна, але є важливий нюанс із пусковим конденсатором, який часто роблять неправильно. На прикладі типового однофазного насоса ділимося тим, як ми реально під'єднуємо «Водолій» до перетворювача й чого не варто робити.
Завдання
До переобладнання насос «Водолій» працював від мережі 220 В через реле тиску й гідроакумулятор. Тиск у кранах стрибав між порогами реле, насос часто вмикався-вимикався, а пуск на повну давав ривок. Власник хотів стабільний тиск, плавнішу роботу й менше пусків. Завдання ускладнював тип двигуна: це однофазний асинхронний насос із робочим (пусковим) конденсатором, а не симетричний трифазний, тож схему під'єднання до перетворювача треба обрати правильно, інакше насос або не запуститься, або працюватиме некоректно.
Рішення
Ми поставили на насос частотний перетворювач для однофазної мережі 220 В, а в систему датчик тиску зі зворотним зв'язком на вбудований ПІД-регулятор. Тепер привод плавно тримає заданий тиск замість циклу пуск/стоп за реле. Головне за нашою практикою: для штатного однофазного насоса «Водолій» ми лишаємо робочий конденсатор на місці й під'єднуємо насос як є, через перетворювач. Конденсатор створює зсув фаз, потрібний для запуску однофазного двигуна, тож знімати його наосліп не можна. Це наш дефолт для переважної більшості таких насосів, перевірений роками експлуатації.
Прибирати конденсатор (схема без конденсатора) має сенс лише для справді симетричного трифазного двигуна або в окремих випадках, коли конкретний конденсатор не «синхронізується» з ШІМ перетворювача. Тоді ми не знімаємо його наосліп, а підбираємо рішення під конкретний насос або радимо трифазний варіант. Послідовність робіт: визначення типу двигуна насоса; підбір однофазного перетворювача під потужність; під'єднання зі збереженням конденсатора; налаштування ПІД, лімітів частоти й захисту; перевірка пуску й роботи під реальним водорозбором.
Використане обладнання
- Перетворювачі для мережі 1 фаза 220 В — для живлення однофазного насоса «Водолій».
- Частотний перетворювач Veichi AC01 — серія під однофазну мережу 1×220 В для побутових насосів.
- Частотні перетворювачі для насосів — підбір під потужність і тип насоса.
- Датчик тиску для зворотного зв'язку на ПІД-регулятор; штатний робочий конденсатор насоса (лишається на місці).
Уся серія зібрана на сторінці бренду Veichi, повний каталог приводів у розділі частотні перетворювачі.
Результат
За нашою практикою під'єднання однофазного «Водолія» до перетворювача зі збереженням конденсатора дає стабільний тиск у кранах і плавну роботу замість різких пусків за реле. Насос рідше вмикається-вимикається, бо привод тримає тиск регулюванням обертів, а не циклом пуск/стоп. Плавний пуск знижує ривок на старті. Найважливіше тут не цифра економії, а правильна схема: коли конденсатор лишається, насос запускається й працює коректно, що для побутового «Водолія» підтверджено роками експлуатації наших клієнтів. Економія електроенергії для такого насоса є, але вона скромніша, ніж на великих відцентрових агрегатах, тож ми не обіцяємо конкретний відсоток і називаємо очікування лише після огляду конкретної системи.
Функціональні можливості
- Живлення однофазного насоса 220 В через перетворювач.
- Підтримка заданого тиску вбудованим ПІД-регулятором.
- Плавний пуск замість ривка за реле тиску.
- Збереження робочого конденсатора для коректного запуску двигуна.
- Обмеження частоти й захист від перевантаження.
- Менше пусків і клацань реле за рахунок плавного регулювання.
Поширені запитання
Чи треба знімати пусковий конденсатор із насоса «Водолій»?
Ні. За нашою практикою для штатного однофазного «Водолія» конденсатор лишається на місці, а насос під'єднується як є через перетворювач. Конденсатор створює зсув фаз, потрібний для запуску, тож знімати його наосліп не можна, інакше насос не запуститься.
Коли тоді конденсатор усе ж прибирають?
Схема без конденсатора виправдана лише для справді симетричного трифазного двигуна або в окремих випадках, коли конкретний конденсатор не «синхронізується» з ШІМ перетворювача. Тоді ми підбираємо рішення під конкретний насос або радимо трифазний варіант, а не знімаємо конденсатор наосліп.
Який перетворювач потрібен для однофазного насоса 220 В?
Потрібен перетворювач для однофазної мережі 1×220 В під потужність насоса. Для побутових насосів ми застосовуємо серію Veichi AC01. Вибір серії й потужності робимо за паспортними даними насоса.
Чи буде економія електроенергії?
Для невеликого однофазного насоса економія є, але скромніша, ніж на великих відцентрових агрегатах. Тому ми не називаємо конкретний відсоток наперед, а оцінюємо очікування після огляду вашої системи.
Скільки коштує таке рішення?
Вартість складається з однофазного перетворювача під потужність насоса й датчика тиску. Актуальні ціни дивіться в розділі перетворювачі 1 фаза 220 В та на сторінці Veichi AC01. Точну суму під ваш насос розрахуємо після уточнення даних.
Скільки триває впровадження?
Орієнтовні етапи: визначення типу двигуна, підбір перетворювача, під'єднання зі збереженням конденсатора, налаштування ПІД і захисту, перевірка пуску й роботи. Терміни залежать від системи й називаються після уточнення.
