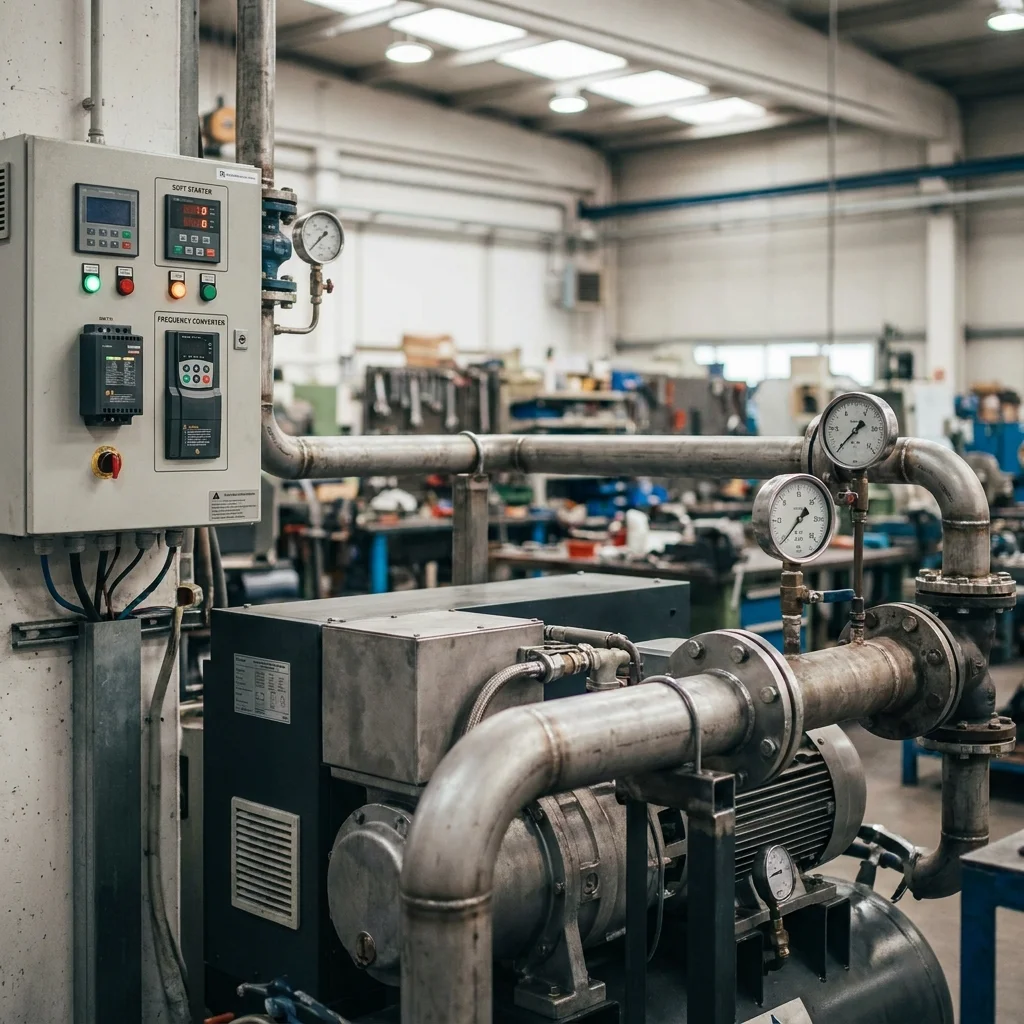

Гвинтовий компресор на 7,5 кВт із прямим пуском від мережі це класичне джерело провалів напруги в цеху. У момент старту асинхронний двигун тягне струм у кілька разів вищий за номінал, і вся ділянка на коротку мить «просідає»: миготить освітлення, перезавантажуються чутливі прилади, спрацьовує захист на сусідньому обладнанні. Нижче ділимося тим, як ми прибираємо ці провали плавним пуском і на що тут варто звернути увагу.
Завдання
На об'єкті стояв гвинтовий компресор 7,5 кВт, який запускався прямим увімкненням контактора. Пусковий струм асинхронного двигуна під час прямого пуску у кілька разів перевищує номінальний, типово в діапазоні семи до двадцяти разів залежно від двигуна й жорсткості мережі. Через слабку ділянку живлення кожен старт давав помітну просадку напруги: страждали сусідні споживачі, частішали хибні спрацювання захисту, а сам компресор отримував механічний удар по ремені й муфті. Завдання було прибрати цей кидок струму й зробити пуск передбачуваним.
Рішення
Тут можливі два шляхи, і ми чесно проговорюємо різницю із замовником. Якщо потрібен лише плавний розгін без регулювання продуктивності, достатньо пристрою плавного пуску: він обмежує пусковий струм, плавно піднімаючи напругу на двигуні, і прибирає провал у мережі. Якщо ж компресор працює зі змінним споживанням повітря, доцільніший частотний перетворювач: він не тільки плавно стартує, а й тримає тиск, знижуючи обороти під час падіння споживання.
На цьому об'єкті ми зупинилися на частотному перетворювачі у режимі векторного керування (SVC). Векторний режим дає високий момент уже на низьких обертах, що важливо для компресора з навантаженим стартом. Розгін розтягнули в часі, прибравши кидок струму, а захист від перевантаження налаштували під реальний номінал двигуна, а не «на максимум». Окрема порада з практики: частотний перетворювач треба підбирати під фактичний пусковий характер компресора, а не лише під кіловати, інакше можлива помилка перевантаження вже на старті.
Використане обладнання
- Пристрої плавного пуску — обмеження пускового струму, якщо регулювання продуктивності не потрібне.
- Частотні перетворювачі для двигунів — плавний пуск плюс утримання тиску й економія на змінному навантаженні.
- Частотні перетворювачі 3 фази 380 В — під трифазний компресорний двигун.
- Аксесуари та EMC-фільтри — для коректної роботи на чутливій ділянці мережі.
Результат
Конкретний відсоток просадки ми не наводимо, бо він залежить від жорсткості мережі, перерізу кабелю й самого двигуна. За нашою практикою перехід на плавний пуск дає кілька стабільних ефектів: зникає кидок струму на старті, тому провал напруги на ділянці перестає заважати сусіднім споживачам, рідшають хибні спрацювання захисту, а ремінь, муфта й підшипники перестають отримувати ударне навантаження при кожному пуску. Якщо обрано частотний перетворювач, додається ще й керування продуктивністю під реальне споживання повітря.
Функціональні можливості
- Плавний розгін без кидка пускового струму.
- Векторне керування (SVC) з високим моментом на низьких обертах.
- Налаштування захисту від перевантаження під реальний номінал двигуна.
- Утримання тиску й зниження обертів на змінному споживанні (для частотного перетворювача).
- Менше ударів по механіці: ремінь, муфта, підшипники.
Поширені запитання
Що краще для компресора: пристрій плавного пуску чи частотний перетворювач?
Якщо потрібен лише плавний старт без провалів напруги, вистачить пристрою плавного пуску. Якщо споживання повітря змінне й хочете тримати тиск та економити, доцільніший частотний перетворювач. Підбираємо за вашим режимом роботи.
Який пусковий струм у компресора при прямому пуску?
В асинхронного двигуна пусковий струм типово в сім до двадцяти разів вищий за номінальний, залежно від двигуна. Саме цей кидок і дає провал напруги в мережі, який прибирає плавний пуск.
Чи прибере це провали напруги в цеху?
Так, плавний пуск обмежує пусковий струм, тому просадка напруги на ділянці зникає або стає непомітною для сусіднього обладнання. Точний ефект залежить від стану мережі.
Чому компресор видає помилку перевантаження одразу на старті?
Часто причина в тому, що перетворювач підібрали лише за кіловатами, без урахування навантаженого старту компресора. Тоді потрібен запас за струмом або потужніша модель. Перевіряємо це на етапі підбору.
Чи підійде це для мого компресора?
Підхід застосовний до більшості гвинтових і поршневих компресорів із трифазним двигуном. Конкретну конфігурацію визначаємо після перегляду паспорта двигуна й режиму роботи.
Скільки це коштує?
Вартість залежить від потужності компресора й того, що саме потрібно: плавний пуск чи частотний перетворювач. Актуальні ціни на обладнання дивіться в каталозі за посиланнями вище або напишіть нам для підбору.
