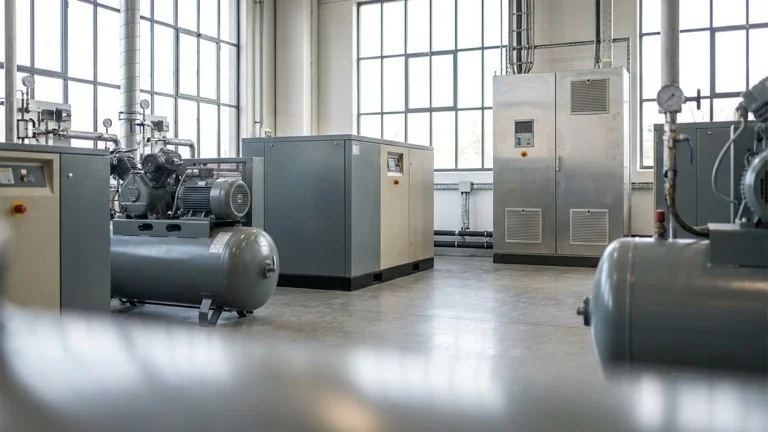

Частотний перетворювач і плавний пуск на компресорному обладнанні: тиск під витрату й мʼякий старт
Компресор це двигун з важким пуском і часто з режимом скидання надлишкового тиску, коли повітря «стравлюється» в атмосферу, а двигун при цьому крутиться вхолосту. На прикладі компресорного обладнання виробництва ділимося тим, як частотний перетворювач і пристрій плавного пуску прибирають пускові удари й узгоджують продуктивність із реальною витратою повітря, і чому окупність тут залежить від режиму роботи, а не від рекламних обіцянок.
Завдання
Компресорне обладнання без частотного регулювання має характерні проблеми. Прямий пуск дає пускові струми, що перевищують номінал у 7–20 разів, тому потрібні кабелі більшого перерізу, а просадки напруги небезпечні для іншого обладнання. На ременних передачах різкий пуск спричиняє прослизання ременів. У режимі холостого ходу зі скиданням тиску двигун споживає енергію, не виробляючи корисного повітря. Для гвинтових компресорів небезпечне різке зростання навантаження. Завдання: прибрати пускові удари, узгодити продуктивність із витратою повітря й захистити двигун від перевантаження.
Рішення
Для компресорів зі сталим режимом, де не потрібне регулювання продуктивності, ставимо пристрій плавного пуску: він знижує пускові струми, прибирає просадки напруги й запобігає прослизанню ременів. Там, де витрата повітря змінюється, ефективніший частотний перетворювач із датчиком тиску у зворотному зв'язку: привод тримає заданий тиск у мережі, додаючи або знижуючи оберти під реальну витрату, замість того щоб стравлювати надлишок. Це прибирає втрати на холостому ході зі скиданням тиску. Перетворювач також забезпечує плавний пуск і захист двигуна від перевантаження з аварійною зупинкою за різкого зростання навантаження, що важливо для гвинтових компресорів.
Послідовність робіт: аналіз компресора й профілю споживання повітря, вибір між плавним пуском і частотним регулюванням, підбір обладнання під потужність двигуна, монтаж, налаштування підтримання тиску й захистів, введення в експлуатацію з вимірюванням реального ефекту.
Використане обладнання
- Частотний перетворювач — підтримання тиску під витрату повітря, плавний пуск, захист двигуна.
- Частотні перетворювачі для двигунів — підбір під потужність і режим компресора.
- Пристрій плавного пуску — для компресорів зі сталим режимом без регулювання продуктивності.
- Аксесуари — датчики тиску, дроселі, компоненти шафи керування.
Результат
Точну економію коректно називати лише після заміру конкретного компресора, бо вона залежить від профілю споживання повітря й частки роботи в режимі скидання тиску. За нашою практикою частотне регулювання дає економію переважно там, де витрата повітря змінюється й компресор раніше багато часу стравлював надлишок: усунення цих втрат і є основним джерелом економії. Якщо ж компресор працює майже постійно на повній продуктивності, ефект від частотника за енергією менший, і тоді на перший план виходять плавний пуск і захист двигуна. Окупність залежить від цього режиму й тарифу, тому ми не обіцяємо універсальних «року-півтора»: для одних об'єктів повернення швидке, для інших розтягується на роки, і чесну оцінку даємо після заміру. Крім енергії, плавний пуск типово продовжує ресурс двигуна, ременів і механіки та знижує аварійність.
Функціональні можливості
- Плавний пуск зі зниженням пускових струмів і просадок напруги.
- Підтримання заданого тиску в мережі за датчиком (зворотний зв'язок).
- Узгодження продуктивності з реальною витратою повітря.
- Захист двигуна від перевантаження з аварійною зупинкою.
- Запобігання прослизанню ременів на ременних передачах.
- Зниження механічних навантажень на компресор і двигун.
Поширені запитання
Що краще для компресора: частотник чи плавний пуск?
Залежить від режиму. Якщо витрата повітря змінюється і компресор часто стравлює надлишок, вигідніший частотний перетворювач із підтриманням тиску. Якщо режим сталий і регулювання не потрібне, достатньо пристрою плавного пуску для м'якого старту й захисту. Оптимальний варіант обираємо після аналізу споживання.
Яка реальна економія?
Економія найбільша там, де компресор раніше багато часу працював на скидання тиску. Конкретний відсоток залежить від профілю витрати й тарифу, тому коректно називати його лише після заміру. Універсальних цифр ми не обіцяємо.
За скільки окупиться впровадження?
Окупність прямо залежить від режиму роботи й тарифу: для компресорів зі змінною витратою повернення швидше, для постійно завантажених повільніше. Ми не наводимо універсальних строків, а рахуємо окупність під ваш фактичний режим після заміру.
Скільки коштує таке рішення?
Ціна залежить від потужності двигуна й того, що потрібно: плавний пуск чи частотне регулювання. Орієнтовну вартість видно одразу на сторінках частотних перетворювачів та пристроїв плавного пуску, а повний комплект рахуємо під ваш компресор.
Що ви робите після аудиту?
Після аналізу компресора й профілю споживання повітря ми обираємо між плавним пуском і частотником, підбираємо обладнання під потужність двигуна, налаштовуємо підтримання тиску й захисти й виконуємо пусконалагодження з виміром реального ефекту.
Чи підійде це для гвинтового компресора?
Так, для гвинтових компресорів частотне регулювання й захист двигуна особливо корисні, бо різке зростання навантаження небезпечне. Захист забезпечує аварійну зупинку за стрибка навантаження, а плавний пуск знижує механічні удари.
