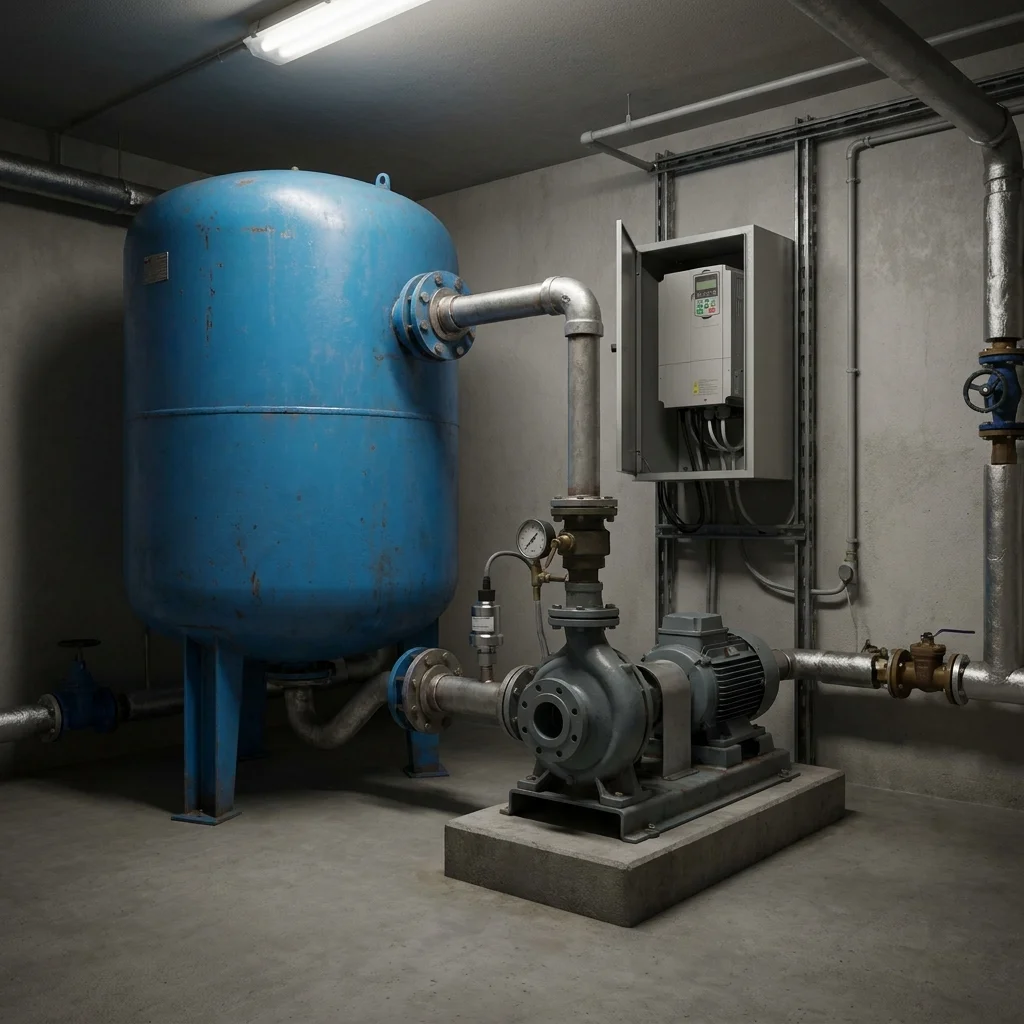

Гідроакумуляторна станція приватного будинку чи агрогосподарства з частотним перетворювачем добре тримає тиск, але має одну прикру особливість: коли водорозбір падає до нуля, насос не вимикається повністю, а продовжує крутитися на мінімальних обертах, «дотискаючи» воду й гріючись. Власник скаржиться, що насос не зупиняється навіть за закритих кранів. На прикладі такої станції ділимося тим, як налаштовуємо режим сну ПІД (sleep mode), щоб насос засинав за відсутності розбору й сам прокидався, коли вода знову потрібна.
Завдання
На станції стояв насос із частотним перетворювачем і датчиком тиску на ПІД-регуляторі. Тиск трималося добре, але за повного припинення водорозбору насос не зупинявся: ПІД утримував уставку й змушував привод працювати на низьких обертах без потреби. Це означало зайве споживання, нагрів і безперервну роботу там, де насос мав би просто стояти. Завдання було навчити станцію вимикати насос за відсутності розбору й вмикати його лише тоді, коли тиск падає й вода справді потрібна, без частих зайвих пусків.
Рішення
Ми налаштували режим сну ПІД на перетворювачі. Логіка така: коли водорозбір припиняється й насос виходить на мінімальні оберти, привод іще трохи піднімає тиск у гідроакумуляторі до верхньої межі й засинає, тобто повністю зупиняє насос. Коли тиск у системі падає нижче заданого порога пробудження (хтось відкрив кран), перетворювач сам запускає насос і повертається до підтримки уставки. Гідроакумулятор тут працює як буфер: його об'єм визначає, наскільки рідко насос прокидатиметься, тож режим сну й бак налаштовуємо разом, щоб уникнути частих циклів пуск/стоп.
Параметри порогів засинання й пробудження, а також затримки підбираємо під конкретну станцію після заміру тиску й об'єму бака. Послідовність робіт: обстеження станції з вимірюванням тиску й оцінкою об'єму гідроакумулятора; налаштування ПІД і порогів режиму сну; узгодження порогів із баком, щоб насос не «смикався»; перевірка засинання й пробудження в різних режимах розбору; введення в експлуатацію з інструктажем.
Використане обладнання
- Частотні перетворювачі для насосів — із підтримкою ПІД-регулятора й режиму сну.
- Частотний перетворювач Veichi AC310 — вбудований ПІД-регулятор із функцією засинання за відсутності розбору.
- Перетворювачі 3-фази 380 В — для трифазних насосів станції.
- Датчик тиску (4–20 мА) для зворотного зв'язку на ПІД; гідроакумулятор як буфер.
Уся серія зібрана на сторінці бренду Veichi, повний каталог приводів у розділі частотні перетворювачі.
Результат
За нашою практикою режим сну ПІД прибирає головну проблему таких станцій: насос більше не крутиться вхолосту за закритих кранів, а повністю зупиняється й засинає. Це знімає зайве споживання й нагрів у періоди без розбору, які на побутових станціях складають більшу частину доби. Узгодження порогів засинання й пробудження з об'ємом гідроакумулятора дає рідші пуски: бак тримає невеликий розбір сам, не будячи насос на кожен відкритий кран. Це водночас економить електроенергію в простої й береже ресурс насоса, бо зайвих пусків і безперервної роботи на мінімумі стає менше. Конкретні пороги й затримки залежать від тиску, об'єму бака й режиму користування, тож налаштовуємо їх під вашу станцію після заміру.
Функціональні можливості
- Повна зупинка насоса за відсутності водорозбору (режим сну ПІД).
- Автоматичне пробудження за падіння тиску нижче порога.
- Узгодження порогів сну з об'ємом гідроакумулятора проти частих пусків.
- Підтримка заданого тиску в активному режимі.
- Захист від «сухого ходу» та перевантажень.
- Менше нагріву й зайвого споживання у простої.
Поширені запитання
Чому насос не вимикається, коли я закрив усі крани?
Без режиму сну ПІД утримує уставку й змушує насос крутитися на мінімальних обертах навіть за нульового розбору. Налаштування режиму сну дозволяє приводу повністю зупинити насос, коли вода не потрібна, і запустити його знову за падіння тиску.
Чи не будитиме насос частими пусками?
Щоб уникнути частих циклів, пороги засинання й пробудження узгоджують із об'ємом гідроакумулятора: бак покриває невеликий розбір сам, тож насос прокидається рідше. Це налаштовується під вашу станцію.
Чи потрібен великий гідроакумулятор для режиму сну?
Не обов'язково великий, але бак має бути достатнім, щоб тримати тиск між пробудженнями й не змушувати насос вмикатися на кожен відкритий кран. Об'єм і пороги підбираємо разом.
Чи економить це електроенергію?
Так, передусім за рахунок повної зупинки насоса у простої, який на побутових станціях складає більшу частину доби. Точну економію називаємо після заміру режиму користування й параметрів станції.
Скільки коштує таке рішення?
Якщо насос уже на частотнику з ПІД, режим сну часто налаштовується без нового обладнання. Якщо привода немає, вартість складається з перетворювача й датчика тиску. Актуальні ціни дивіться в розділі частотні перетворювачі для насосів та на сторінці Veichi AC310.
Скільки триває впровадження?
Орієнтовні етапи: обстеження станції, налаштування ПІД і порогів режиму сну, узгодження з баком, перевірка засинання й пробудження. Терміни залежать від стану станції й називаються після обстеження.
