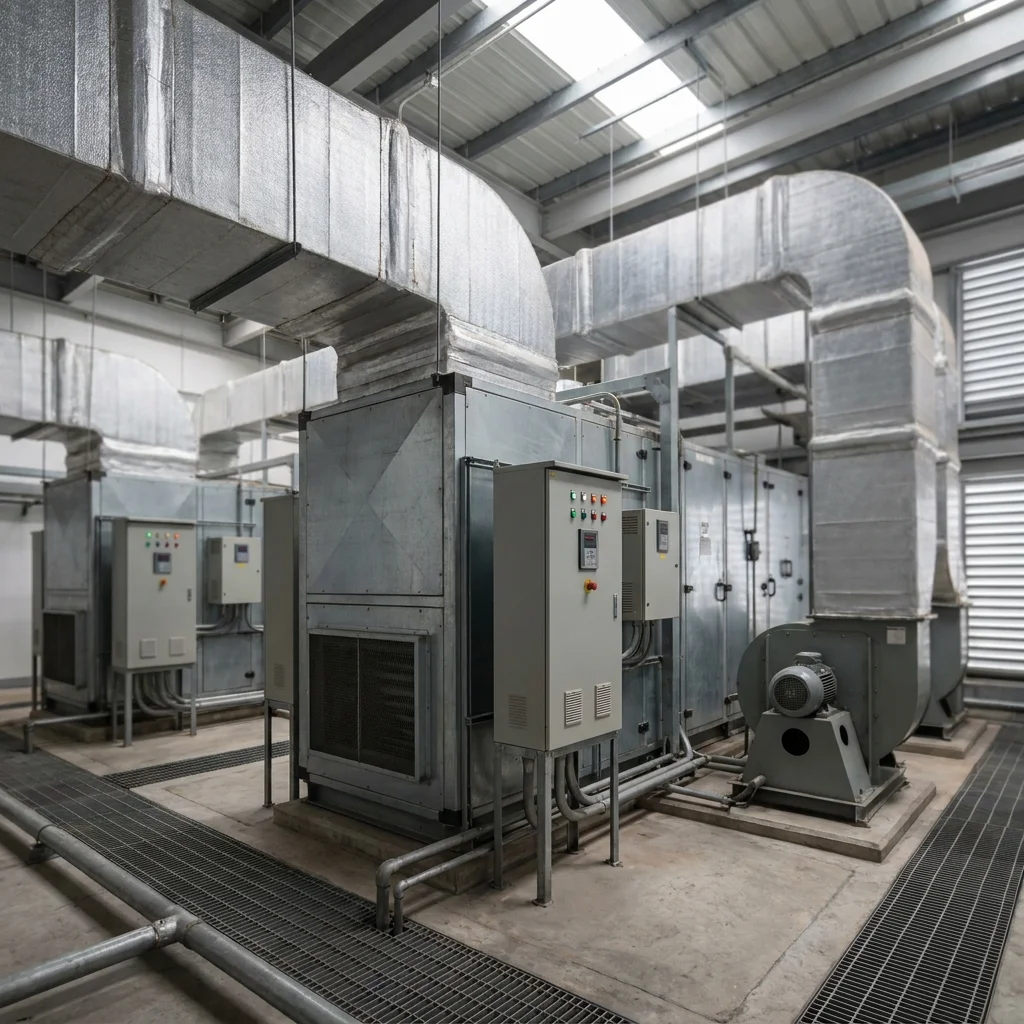

Велика будівля торгового центру, складу чи логістичного комплексу дихає через потужні припливно-витяжні установки. Часто ці вентилятори крутяться на повних обертах цілий день, а потрібний потік повітря підрізають заслінками або просто перемикають установку «увімкнено-вимкнено». При цьому навантаження на вентиляцію змінюється: вранці й уночі людей мало, вдень багато, склад то завантажений, то порожній. Нижче ділимося тим, як ми переводимо вентилятори HVAC на частотне регулювання й що це дає за нашою практикою.
Завдання
Типова система вентиляції без частотного приводу має кілька проблем. Вентилятори працюють на постійних обертах незалежно від реальної потреби: уночі чи в малолюдні години гонять стільки ж повітря, скільки в пік. Регулювання потоку заслінкою це прямі втрати: двигун споживає максимум, а зайве повітря душать механічно. Пуск потужних вентиляторів дає кидок струму й ударне навантаження на ремені, підшипники й повітропроводи. Окремо стоїть комфорт: без плавного регулювання важко тримати рівний клімат у залах і на складі. Завдання було зняти вентилятори з повних обертів, прив'язати продуктивність до реальної потреби й прибрати ударні пуски.
Рішення
На припливні й витяжні вентилятори ми ставимо частотні перетворювачі з вентиляторною кривою. Тепер продуктивність задається обертами під реальну потребу: за графіком роботи будівлі, за датчиками (наприклад, CO₂ чи перепад тиску) або за командою з диспетчеризації установка плавно змінює потік замість роботи на повних обертах. Для нічних і малолюдних режимів закладаємо знижені оберти, для пікових повертаємося ближче до номіналу. Плавний пуск прибирає кидок струму й розтягнутий у часі вихід на режим. За потреби заводимо керування в наявну систему диспетчеризації будівлі, щоб вентиляцію вели разом з іншою інженеркою.
Використане обладнання
- Частотні перетворювачі для вентиляторів — вентиляторна крива, плавний пуск, регулювання продуктивності обертами.
- Частотні перетворювачі для двигунів — підбір під потужність двигунів припливних і витяжних установок.
- Аксесуари до перетворювачів — реактори й фільтри за довжиною кабелю й вимогами до ЕМС.
Кількість і потужність перетворювачів визначаємо після обстеження установок.
Результат
Економія на вентиляції при частотному регулюванні пояснюється фізикою вентиляторного навантаження. За законами подібності для відцентрового вентилятора потік пропорційний обертам (Q ∝ n), тиск квадрату обертів (H ∝ n²), а споживана потужність кубу обертів (P ∝ n³). Через кубову залежність зниження обертів у малолюдні години дає відчутне падіння споживання, чого заслінка не забезпечує. Масштаб варто розуміти чесно: близько половини обертів потужність падає приблизно у вісім разів, тоді як зниження лише до 0,8 від номіналу дає вже скромніший виграш близько половини потужності. Тому реальна економія залежить не лише від самого факту переходу на частотник, а від профілю роботи будівлі: скільки годин на добу й наскільки можна знижувати оберти. Конкретний відсоток і окупність коректно називати лише після заміру конкретного об'єкта з урахуванням графіка роботи й тарифу. Додатково плавний пуск знижує знос ременів, підшипників і двигунів, а керованість потоку допомагає тримати рівніший клімат.
Функціональні можливості
- Регулювання продуктивності вентиляції обертами замість заслінки чи режиму «увімкнено-вимкнено».
- Знижені оберти в нічні й малолюдні години за графіком або датчиками.
- Плавний пуск і зупинка, без кидків струму й ударів по механіці.
- Регулювання за датчиками (CO₂, перепад тиску) або з диспетчеризації.
- Захист двигуна по струму, контроль перевантаження.
- Інтеграція в диспетчеризацію будівлі за потреби.
Поширені запитання
Чи підійде це рішення для моєї будівлі?
Підхід застосовний до ТРЦ, складів, логістичних комплексів і виробничих будівель з потужними припливно-витяжними установками й змінним навантаженням протягом доби. Що більше годин вентиляція може працювати на знижених обертах, то відчутніший ефект. Точну оцінку даємо після обстеження установок.
Скільки електроенергії можна зекономити?
Економія спирається на закон кубів P ∝ n³, але конкретний відсоток залежить від профілю роботи будівлі: скільки часу й наскільки знижуються оберти. Чесно називати цифру можна лише після заміру з урахуванням графіка й тарифу. Уникаємо «гарантованих відсотків» до обстеження.
Чи можна керувати вентиляцією за датчиком CO₂?
Так, частотний перетворювач може регулювати оберти за сигналом датчика CO₂, перепаду тиску чи температури через аналоговий вхід 4-20 мА. Це дає вентиляцію «за потребою»: більше людей у залі, більший потік.
Чи треба міняти вентилятори?
Зазвичай ні, частотне регулювання це ретрофіт існуючих установок: вентилятори й двигуни лишають, додають перетворювачі й керування. Заміна потрібна лише якщо двигун чи вентилятор уже зношені або не підходять за параметрами.
Скільки коштує таке рішення?
Вартість залежить від кількості й потужності установок, потреби в реакторах чи фільтрах і обсягу інтеграції в диспетчеризацію. Підбір і ціну формуємо після обстеження; ціни на перетворювачі дивіться в каталозі частотних перетворювачів для вентиляторів.
Скільки триває впровадження?
Орієнтовні етапи: обстеження установок, підбір перетворювачів, монтаж, налаштування вентиляторної кривої й графіка обертів, за потреби інтеграція в диспетчеризацію та пусконалагодження. Терміни залежать від кількості установок і називаються після обстеження.
