Свердловинний насос без частотного регулювання вмикається реле тиску за принципом «увімкнено–вимкнено»: щоразу стартує на повних обертах, набиває тиск «із запасом» у гідроакумулятор і вимикається. У фермерському чи приватному господарстві з нерівномірним водорозбором це означає стрибки тиску, удари в трубопроводі на кожному пуску й часті спрацьовування захисту. На прикладі типового об'єкта з глибинним насосом ділимося тим, як переводимо свердловину на підтримку заданого тиску частотним перетворювачем із ПІД-регулятором і що це дає за нашою практикою.
Завдання
До переобладнання свердловинний насос працював у парі з реле тиску й гідроакумулятором. Тиск у системі «гуляв» між нижньою й верхньою уставками реле: під час поливу він просідав, а коли розбір падав, насос різко добивав до верхньої межі. Кожен пуск на повних обертах давав гідроудар у довгій трубі від свердловини до будинку, що розхитувало з'єднання та фітинги. За тривалого падіння рівня води в свердловині насос ризикував піти «всуху». Окремо турбувало те, що насос або працював на максимумі, або стояв, без проміжних режимів під реальну потребу.
Рішення

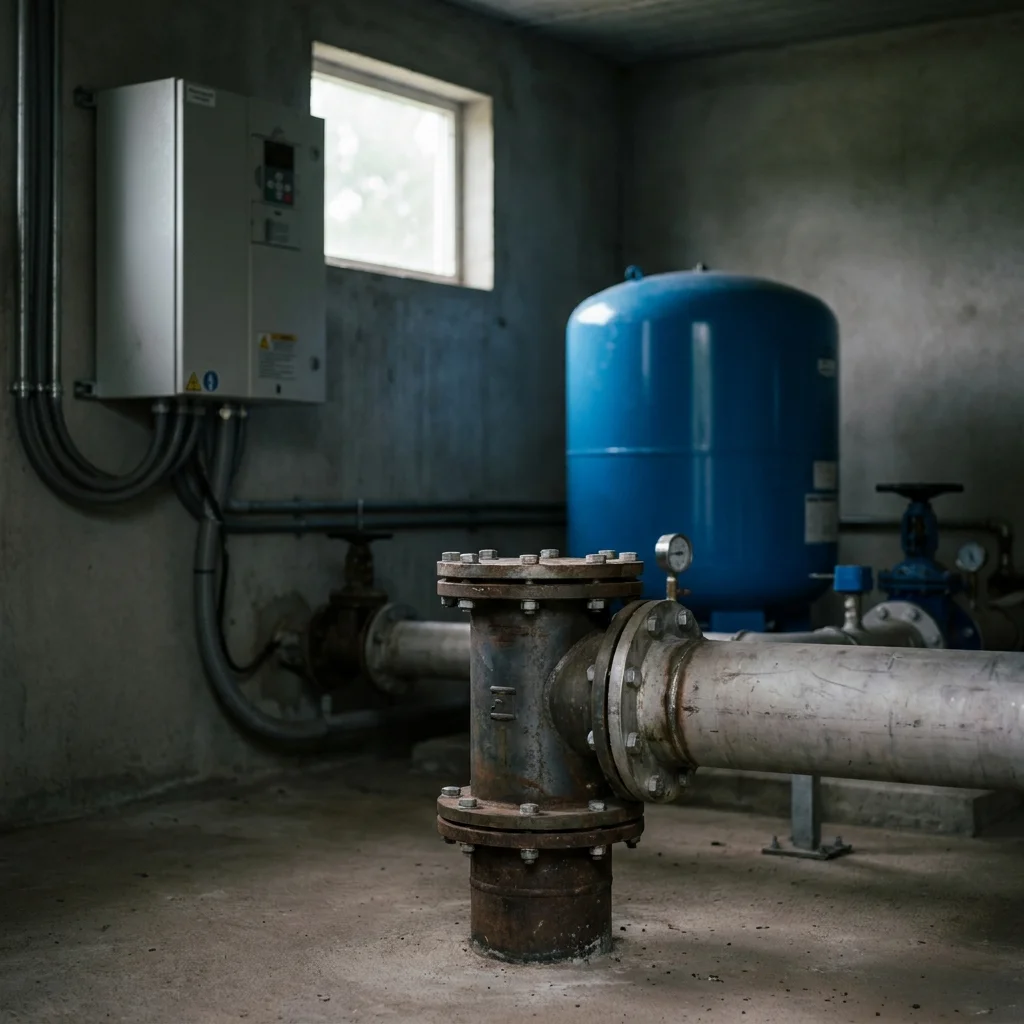

Ми поставили на свердловинний насос частотний перетворювач, а на напірну лінію датчик тиску зі зворотним зв'язком на вбудований ПІД-регулятор перетворювача. Тепер привод сам тримає задану уставку тиску: відкрили більше точок водорозбору — насос плавно додає обертів, закрили — знижує. Реле тиску й постійні пуски на повних обертах із схеми йдуть, замість них плавне регулювання швидкості. Гідроакумулятор лишається як демпфер, але насос уже не «клацає» між двома порогами.
Окремо налаштовуємо плавний пуск і зупинку, які прибирають гідроудари в довгій трубі від свердловини, та захист від «сухого ходу» за струмом або тиском, щоб насос зупинявся, коли рівень води падає нижче прийому. Параметри регулювання задаються під конкретну свердловину після заміру тиску, витрати й глибини. Послідовність робіт: обстеження свердловини з вимірюванням тиску й продуктивності насоса; підбір перетворювача під потужність і тип насоса; монтаж у шафу керування, монтаж датчика тиску й кабелів; програмування ПІД, плавного пуску й захисту «сухого ходу»; перевірка в різних режимах водорозбору й введення в експлуатацію з інструктажем.
Використане обладнання
- Частотний перетворювач Veichi AC310 — із вбудованим ПІД-регулятором для підтримки тиску свердловинного насоса.
- Частотні перетворювачі для насосів — підбір під потужність і тип насоса свердловини.
- Перетворювачі 3-фази 380 В — для трифазних занурювальних насосів.
- Перетворювачі для мережі 1 фаза 220 В — якщо насос живиться від однофазної мережі ділянки.
- Датчик тиску (4–20 мА) для зворотного зв'язку на ПІД-регулятор; шафа керування з автоматикою.
Уся серія зібрана на сторінці бренду Veichi, повний каталог приводів у розділі частотні перетворювачі.
Результат
За нашою практикою перехід свердловинного насоса на підтримку тиску частотником дає кілька стабільних ефектів. Тиск у точках водорозбору тримається рівним незалежно від того, скільки кранів відкрито, тож зникає «то ллє, то ледь тече». Плавний пуск і зупинка прибирають гідроудари, які найбільше шкодять довгій трубі від свердловини, тож з'єднання й фітинги служать довше. Щодо економії електроенергії: для відцентрового насоса діє закон подібності, де потік пропорційний швидкості (Q ∝ n), напір квадрату (H ∝ n²), а споживана потужність кубу швидкості (P ∝ n³). Через кубову залежність робота на знижених обертах під реальний розбір типово помітно економніша за цикл «повні оберти — стоп». Конкретний відсоток залежить від глибини свердловини, статичного напору, профілю водорозбору й тарифу, тож реальну цифру коректно називати лише після заміру. Менша кількість різких пусків також знижує навантаження на двигун насоса.
Функціональні можливості
- Автоматична підтримка заданого тиску (вбудований ПІД-регулятор).
- Плавний пуск і зупинка без гідроударів у напірній лінії.
- Захист від «сухого ходу» за струмом або тиском.
- Робота під реальний водорозбір замість циклу пуск/стоп.
- Захист від перевантаження й короткого замикання насоса.
- Відображення параметрів на дисплеї, дистанційне керування за потреби.
Поширені запитання
Чи підійде частотник для мого свердловинного насоса?
Для відцентрового занурювального чи поверхневого насоса зі змінним водорозбором так, це класичний сценарій підтримки тиску частотником із ПІД. Важливі потужність і тип насоса, глибина свердловини та напруга живлення ділянки. Точну схему підбираємо після заміру.
Чи захистить це від «сухого ходу»?
Так. Захист від «сухого ходу» налаштовується за струмом або тиском і зупиняє насос, коли рівень води в свердловині падає нижче прийому, що рятує двигун і робоче колесо від роботи всуху.
Чи можна лишити гідроакумулятор?
Так, бак лишається як демпфер і запас води, але насос уже не «клацає» між порогами реле, а плавно тримає тиск частотником. Об'єм бака під регулювання тиску можна навіть зменшити.
Яка економія електроенергії?
Для відцентрового насоса зі змінним розбором економія типово помітна завдяки закону кубів (P ∝ n³), бо привод не тримає повні оберти постійно. Точний відсоток залежить від глибини, напору й тарифу й називається лише після заміру конкретної свердловини.
Скільки коштує таке рішення?
Вартість складається з перетворювача під потужність насоса й датчика тиску. Актуальні ціни на приводи дивіться в розділі частотні перетворювачі для насосів та на сторінці Veichi AC310. Точну суму під вашу свердловину розрахуємо після аудиту.
Скільки триває впровадження?
Орієнтовні етапи: обстеження свердловини, підбір перетворювача, монтаж і програмування ПІД, плавного пуску й захисту «сухого ходу», перевірка режимів і введення в експлуатацію. Терміни залежать від об'єкта й називаються після обстеження.
