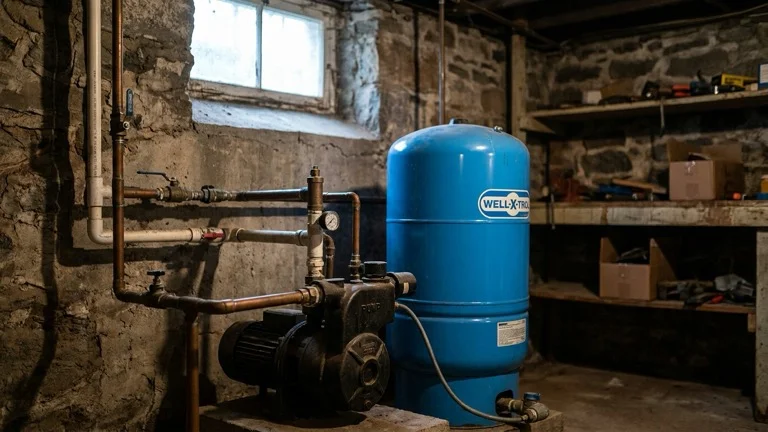

Використання перетворювачів частоти та регуляторів напруги в системах водопостачання за межами міст дозволяє ефективно забезпечити сучасні будинки в котеджних селищах питною водою, навіть якщо вони підключені до центрального водопостачання.
Структура автоматизованих систем водопостачання
Автоматизовані системи водопостачання в основному складаються з кількох основних компонентів:
- 1) Системи моніторингу і управління, що включає в себе елементи, які формують CAN-мережу:
- перетворювач частоти (ПЧ);
- багатоканальний інтелектуальний регулятор напруги (МКУ);
- мікроконтролер управління;
- пульт дистанційного керування.
МКУ необхідний для ефективного управління, розподілу завдань контролерам, які відповідають за введення та виведення інформації на пульт управління, що функціонує завдяки бездротовій мережі WI-FI. Пульт дистанційного керування, працюючи через веб-інтерфейс, дозволяє управління процесами через Інтернет, з можливістю його переміщення. В якості пульта може використовуватися звичайний планшетний комп'ютер з модулем WI-FI.
Ця система має корисні режими, що дозволяють знижувати витрати власників на сплату за використану воду:
- режим «денний-нічний», реалізований на основі модуля реального часу;
- режим «немає господаря»;
- режим «економія води».
Система також містить:
- вентиль для підводки води;
- аналоговий датчик вхідного і вихідного тиску;
- зворотний клапан;
- розподільчу арматуру;
- гідроакумулятор;
- перетворювач частоти, який відповідає за частоту обертання двигуна насоса при зміні тиску води.
У цій системі сигнали, які надходять з датчиків тиску (вхідного та вихідного), передаються в ПЧ через модуль аналогового введення. Програмне забезпечення для регулювання тиску встановлено в ПЧ, що дозволяє системі функціонувати автономно без додаткових периферійних пристроїв.
- 3) Системи поливу ділянок, розроблені спеціально для Росії, забезпечують максимальну простоту та зручність.
Система складається з водопроводу літнього типу, прокладеного вздовж ділянки. Вода постачається через електромагнітні клапани до звичайних переносних систем поливу. Для відключення системи в зимовий період використовуються спеціальні вентилі. У цьому випадку електромагнітні клапани можна контролювати завдяки багатоканальним інтелектуальним регуляторам напруги, які живляться від мережі змінного струму.
