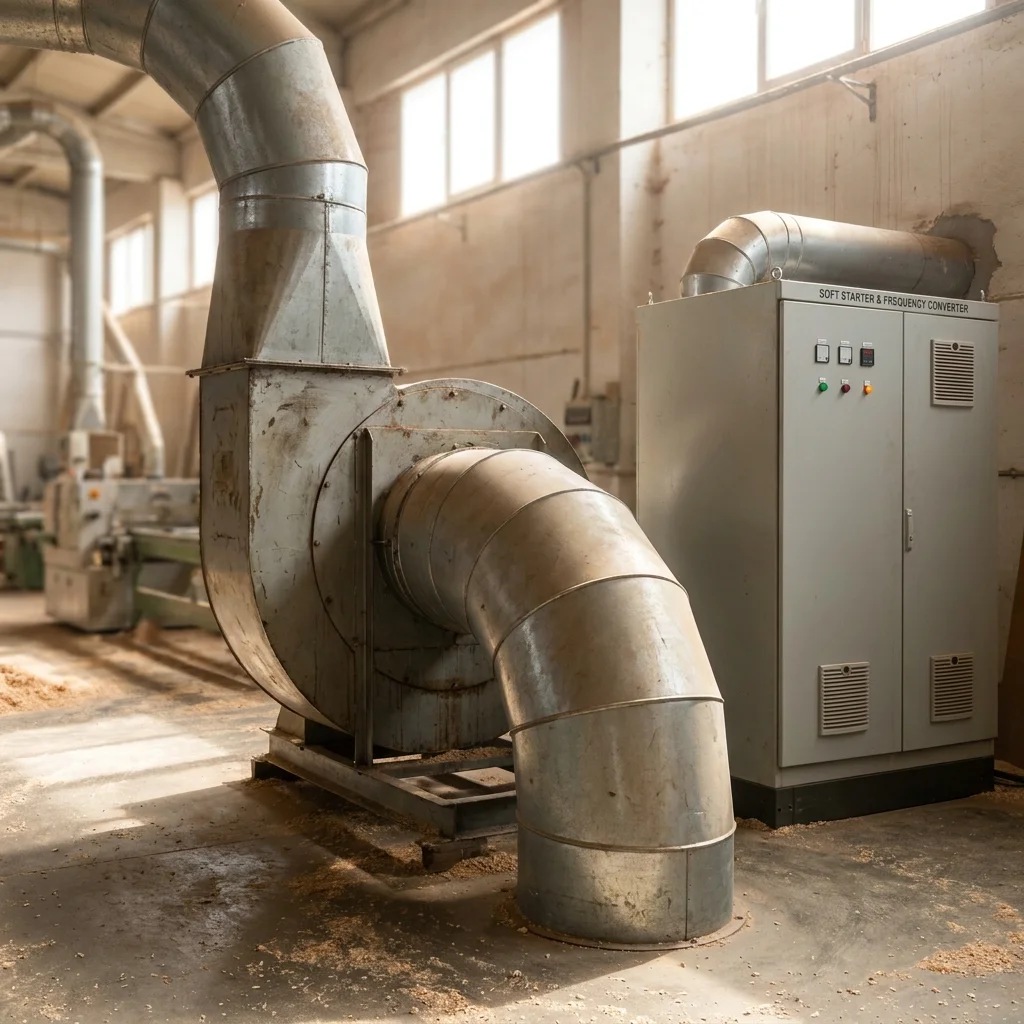

Аспіраційна (витяжна) установка деревообробного цеху це потужний відцентровий вентилятор з важким робочим колесом, який тягне стружку й пил від верстатів. Через велику інерцію колеса прямий пуск такого вентилятора дає кидок струму в кілька разів вище номіналу й ударне навантаження на ремені, підшипники й мережу. Нижче ділимося тим, як ми робимо пуск аспірації плавним і коли тут достатньо пристрою плавного пуску, а коли краще частотний перетворювач.
Завдання
Велика аспірація з прямим (контакторним) пуском має характерні проблеми. Розгін важкого колеса з нуля до номіналу одним кидком дає пусковий струм у рази вище робочого, через що просідає мережа, спрацьовують захисти й страждає сусіднє обладнання. Ремені й муфти отримують ударний момент і швидше зношуються. Часті пуски-зупинки за зміну посилюють цей знос. Окремо буває потреба не лише плавно пускати, а й регулювати продуктивність аспірації, коли працює різна кількість верстатів. Завдання було прибрати ударний пуск важкого вентилятора, а в частині випадків ще й дати регулювання потоку.
Рішення
Тут два сценарії, і ми чесно обираємо під задачу. Якщо вентилятор має працювати на постійній продуктивності, а проблема лише в ударному пуску, ставимо пристрій плавного пуску (софтстартер): він плавно нарощує напругу на двигуні, розгін важкого колеса розтягується в часі, пусковий струм і ударний момент падають. Це найпростіше й найдешевше рішення саме під пуск. Якщо ж потрібно ще й регулювати потік аспірації (різна кількість увімкнених верстатів, економія в неповному завантаженні), ставимо частотний перетворювач з вентиляторною кривою: він і плавно пускає, і регулює оберти під реальну потребу. Для важкого колеса в перетворювачі налаштовуємо подовжений час розгону й, за потреби гальмування, передбачаємо гальмівний резистор. Підвищена несуча частота допомагає прибрати характерний писк вентилятора.
Використане обладнання
- Пристрої плавного пуску — плавний розгін важкого колеса аспірації без регулювання потоку.
- Частотні перетворювачі для вентиляторів — плавний пуск плюс регулювання продуктивності обертами.
- Частотні перетворювачі для двигунів — підбір під потужність двигуна аспірації.
- Аксесуари до перетворювачів — гальмівний резистор і реактори за потреби.
Що поставити, софтстартер чи перетворювач, визначаємо після того, як зрозуміємо, потрібне регулювання потоку чи лише плавний пуск.
Результат
Перехід із прямого пуску на плавний дає кілька стабільних ефектів. Пусковий струм важкого вентилятора падає в рази, тому мережа не просідає, а захисти не спрацьовують на старті. Ударний момент на ременях, муфтах і підшипниках зникає, що за нашою практикою продовжує їхній ресурс і знижує кількість обривів ременя. Якщо обрано частотний перетворювач, додається економія електроенергії при роботі на знижених обертах: для відцентрового вентилятора діє закон кубів (P ∝ n³), тож коли працює не весь цех, аспірацію можна притишити й споживання помітно падає. Конкретний відсоток економії залежить від того, наскільки й як довго можна знижувати оберти, тож реальні цифри коректно називати лише після заміру конкретної установки. Якщо ж завдання лише плавний пуск, головний результат це не економія, а захист механіки й мережі від ударного старту.
Функціональні можливості
- Плавний розгін важкого колеса аспірації, без ударного пуску.
- Зниження пускового струму, мережа не просідає на старті.
- Подовжений час розгону під велику інерцію вентилятора.
- Регулювання продуктивності обертами (у варіанті з перетворювачем).
- Гальмівний резистор для керованої зупинки за потреби.
- Підвищена несуча частота проти писку вентилятора.
Поширені запитання
Що краще для аспірації, софтстартер чи частотник?
Залежить від задачі. Якщо потрібен лише плавний пуск, а вентилятор працює на постійній продуктивності, достатньо пристрою плавного пуску, це простіше й дешевше. Якщо ж потрібно регулювати потік під різну кількість верстатів і економити в неповному завантаженні, краще частотний перетворювач. Підбираємо після уточнення режиму роботи.
Чому важкий вентилятор так складно пускати?
Робоче колесо аспірації має велику інерцію, тому при прямому пуску двигун довго розганяє його з повним моментом, а пусковий струм у рази перевищує номінал. Плавний пуск розтягує розгін у часі, і кидок струму та ударний момент падають.
Чи потрібен гальмівний резистор?
При вільному вибігу важкого колеса резистор не обов'язковий. Якщо ж потрібна керована швидка зупинка, при гальмуванні двигун віддає енергію назад у перетворювач, і її розсіює гальмівний резистор, інакше привод вимикається за захистом по перенапрузі.
Чи прибере це писк вентилятора?
Характерний писк на частотному регулюванні часто прибирають підвищенням несучої частоти перетворювача. Це налаштування ми виконуємо на пусконалагодженні під конкретний двигун.
Скільки коштує таке рішення?
Вартість залежить від потужності двигуна аспірації й від того, що обрано: софтстартер чи перетворювач, та потреби в резисторі й реакторах. Підбір і ціну формуємо після уточнення режиму; ціни дивіться в каталогах пристроїв плавного пуску та частотних перетворювачів для вентиляторів.
Скільки триває впровадження?
Орієнтовні етапи: уточнення режиму роботи аспірації, вибір софтстартера чи перетворювача, підбір потужності, монтаж, налаштування часу розгону й несучої частоти та пусконалагодження. Терміни залежать від установки й називаються після обстеження.
