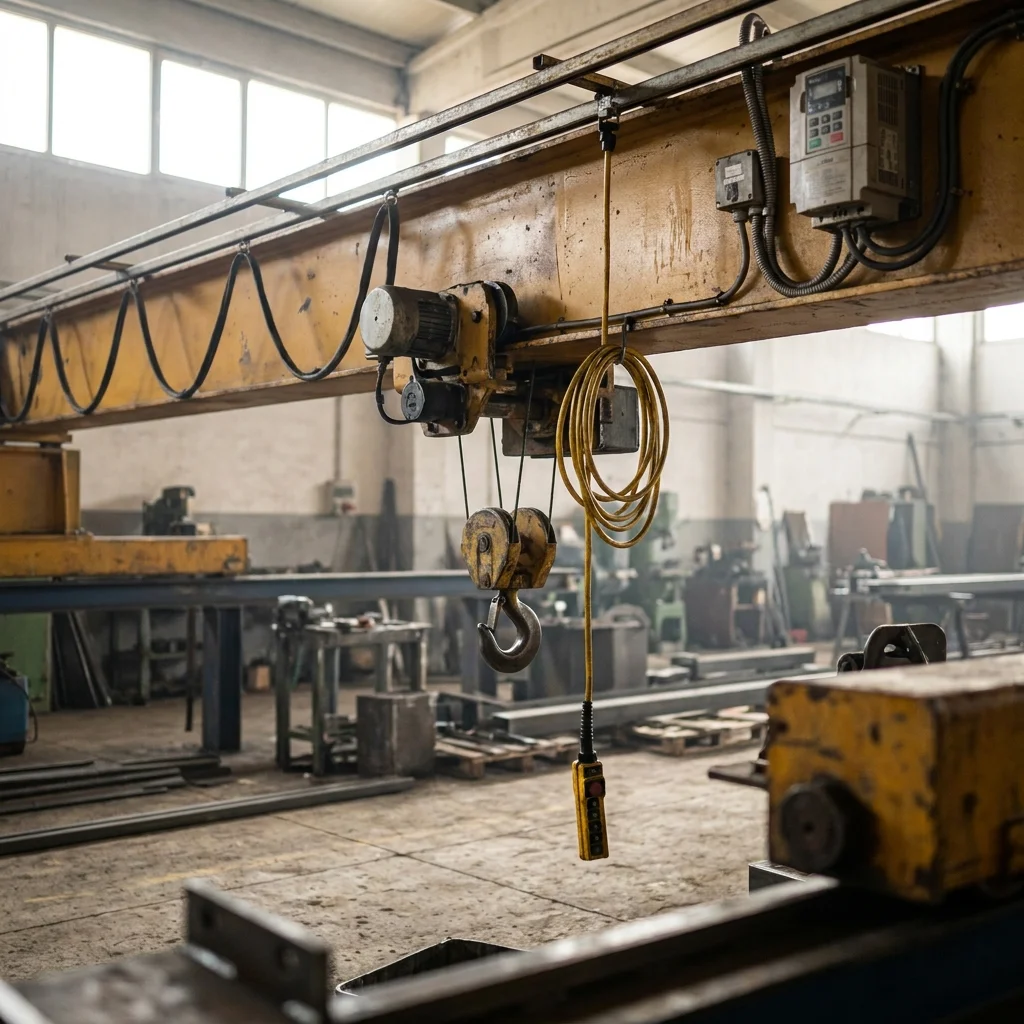

Кран-балка з прямим увімкненням двигуна рухається ривками: дві швидкості, різкий старт і різка зупинка. Вантаж розгойдується, оператору важко точно поставити його в потрібну точку, а доступ до налаштувань привода відкритий будь-кому. Нижче ділимося тим, як ми додаємо плавне керування швидкістю кран-балки на частотному перетворювачі й блокуємо панель так, щоб оператор не міг випадково змінити параметри.
Завдання
На об'єкті була кран-балка зі стандартною двошвидкісною схемою механізму пересування. Через ступінчастий пуск і зупинку вантаж розгойдувався, а позиціонування над точкою займало багато часу. Друга проблема організаційна: до клавіатури перетворювача мав доступ кожен оператор, тож параметри легко було збити випадковим натисканням. Потрібно було зробити рух плавним і керованим та водночас захистити налаштування привода від випадкових змін.
Рішення
На механізм пересування ми поставили частотний перетворювач, який замінив грубе двоступеневе перемикання плавним розгоном і гальмуванням. Швидкість тепер набирається й скидається без ривків, тому вантаж майже не розгойдується, і оператор точніше виводить його в потрібну точку. За потреби лишаємо кілька фіксованих швидкостей через дискретні входи, щоб робота була звичною для оператора.
Окремо ми заблокували клавіатуру перетворювача: оперативні кнопки (пуск, реверс, швидкості) виведені на пульт оператора, а доступ до зміни параметрів на самому приводі закритий функцією блокування клавіш. Так оператор керує краном, але не може випадково чи зумисне збити налаштування. Важливо: частотний перетворювач покращує керованість, проте механічне гальмо й аварійні ланцюги кран-балки залишаються обов'язковими. Привод їх не замінює, і логіку безпеки ми завжди узгоджуємо з вимогами до вантажопідйомного обладнання.
Використане обладнання
- Частотні перетворювачі для двигунів — плавне керування швидкістю механізму пересування й функція блокування клавіатури.
- Частотні перетворювачі 3 фази 380 В — під трифазний двигун кран-балки.
- Гальмівні резистори та аксесуари — розсіювання енергії гальмування там, де воно потрібне за режимом.
Результат
Конкретні цифри тут не показові, бо результат у керованості й безпеці, а не у відсотках. За нашою практикою перехід на частотний перетворювач прибирає ривки при старті й зупинці, тому вантаж розгойдується значно менше, а оператор швидше й точніше виводить його в точку. Блокування клавіатури усуває випадкові зміни параметрів, тож привод працює стабільно й передбачувано. Менше ударних навантажень також типово продовжує ресурс редуктора й гальма.
Функціональні можливості
- Плавний розгін і гальмування механізму пересування без ривків.
- Точніше позиціонування вантажу, менше розгойдування.
- Фіксовані швидкості через дискретні входи за потреби.
- Блокування клавіатури привода від випадкової зміни параметрів.
- Механічне гальмо й аварійні ланцюги залишаються обов'язковими.
Поширені запитання
Чи замінює частотний перетворювач механічне гальмо кран-балки?
Ні. Перетворювач робить рух плавним і керованим, але механічне гальмо й аварійні ланцюги залишаються обов'язковими. Логіку безпеки ми будуємо відповідно до вимог до вантажопідйомного обладнання.
Як заблокувати панель привода від операторів?
У частотних перетворювачів є функція блокування клавіатури: оперативні кнопки виводяться на пульт, а доступ до зміни параметрів на приводі закривається. Так оператор керує краном, але не може збити налаштування.
Чи можна зберегти звичні фіксовані швидкості?
Так. Через дискретні входи можна задати кілька фіксованих швидкостей, щоб керування лишалося звичним для оператора, при цьому розгін і гальмування стають плавними.
Чи потрібен гальмівний резистор для кран-балки?
Залежить від режиму. Для механізму пересування він потрібен не завжди, на відміну від механізму підйому, де при спуску вантажу двигун віддає енергію в привод. Визначаємо це після аналізу схеми.
Чи підійде це для моєї кран-балки?
Підхід застосовний до більшості кран-балок, тельферів і талей із трифазним двигуном. Конкретну конфігурацію визначаємо після огляду схеми й механізмів.
Скільки це коштує?
Вартість залежить від потужності двигуна й набору функцій. Актуальні ціни на обладнання дивіться в каталозі за посиланнями вище або напишіть нам для підбору.
