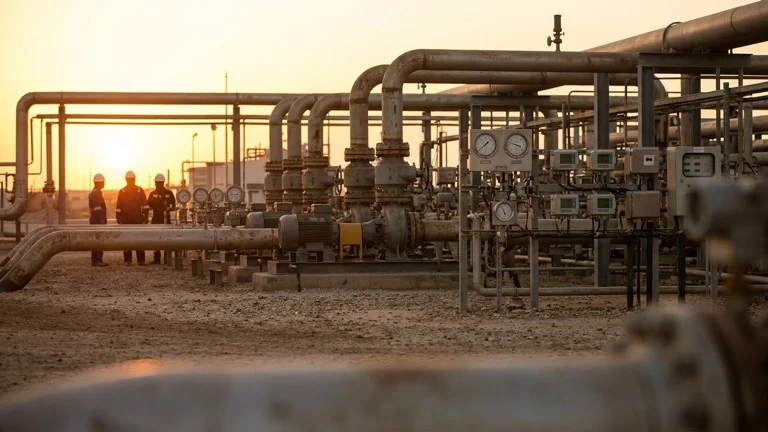

Автоматизація процесів нафтогазової промисловості

Автоматизація нафтогазового обʼєкта: ПЛК із резервуванням, HMI та контроль тисяч точок

Нафтогазовий об'єкт це автоматизація, де ціна простою дуже висока, а кількість контрольованих параметрів вимірюється тисячами точок входу/виводу. Тут від системи керування вимагають не швидкодії заради швидкодії, а надійності, резервування й гарячої заміни модулів. На прикладі блочно-модульного нафтогазового об'єкта ділимося тим, як будуємо таку АСУ ТП на ПЛК і панелях оператора й чому архітектура важливіша за окремі «фішки».

Завдання

Блочно-модульні об'єкти галузі це насосні й компресорні станції, установки підготовки води, резервуарні парки. Оператор має контролювати тиск, температуру, щільність, концентрацію та інші параметри, а їх кількість на одному об'єкті часто перевищує 2000 точок входу/виводу. Робота має бути безперебійною, бо на цих модулях тримається робота родовища, тож до системи висувають жорсткі вимоги: надійність, безвідмовність, резервування й можливість швидкої заміни модулів без зупинки. Завдання: побудувати АСУ ТП, яка витримує ці вимоги й дає оператору зрозумілий контроль над процесом.

Рішення

Для обслуговування свердловин і спорідненого обладнання застосовуємо компактні програмовані контролери, характеристик яких вистачає для локальних задач автоматики. Для блочно-модульних об'єктів із тисячами точок використовуємо модульні ПЛК із резервуванням: за виходу з ладу одного каналу система автоматично переключається на резервний, а частину модулів можна замінити без відключення від загального каналу, що критично для безперервної роботи. Зчитування та обробку інформації веде оператор через панелі з сенсорним керуванням: стан обладнання виводиться на екран, мультитач-керування працює як на планшеті, а програмне забезпечення відстежує основні показники процесу. Приводи насосів і компресорів на таких об'єктах керуються частотними перетворювачами під відповідну потужність і умови експлуатації.

У початкових проєктах галузі часто застосовувалися модульні контролери серії System Q; ця платформа знята з виробництва, тож сьогодні ту саму функцію (модульність, резервування, гаряча заміна) ми реалізуємо на актуальних ПЛК із нашого каталогу. Послідовність робіт: аналіз об'єкта й переліку точок вводу/виводу, проєктування архітектури з резервуванням, підбір контролерів, панелей і приводів, програмування логіки й візуалізації, пусконалагодження з перевіркою відмовостійкості.

Використане обладнання

ПЛК — модульні контролери з резервуванням і гарячою заміною для тисяч точок вводу/виводу (актуальна заміна знятого з виробництва System Q).
Панель оператора HMI — сенсорна візуалізація стану обладнання, мультитач-керування процесом.
Частотні перетворювачі — привод насосів і компресорів станцій під потужність і умови об'єкта.
Частотні перетворювачі для двигунів — підбір під конкретні механізми об'єкта.

Результат

Конкретних цифр економії ми не наводимо, бо в нафтогазовій автоматизації головний результат це надійність і керованість, а не відсоток. За нашою практикою правильно спроєктована АСУ ТП із резервуванням дає кілька стабільних ефектів: відмова одного каналу не зупиняє процес, бо система переходить на резерв; модулі змінюються без зупинки об'єкта, що мінімізує простої; оператор бачить тисячі параметрів у зрозумілому вигляді на сенсорній панелі й реагує своєчасно. Частотне керування приводами насосів і компресорів додатково знижує ударні навантаження й споживання за змінного режиму. Головний результат це безперебійна, контрольована робота об'єкта.

Функціональні можливості

Модульна архітектура ПЛК із резервуванням каналів.
Гаряча заміна модулів без відключення від загального каналу.
Контроль понад 2000 точок вводу/виводу: тиск, температура, щільність, концентрація.
Сенсорні панелі оператора з мультитач-керуванням.
Автоматичне перемикання на резервний канал за відмови.
Частотне керування приводами насосів і компресорів.

Поширені запитання

Чи підійде це рішення для мого об'єкта?
Підхід застосовний до блочно-модульних об'єктів галузі: насосних і компресорних станцій, установок підготовки води, резервуарних парків. Конкретну архітектуру визначаємо після аналізу переліку точок вводу/виводу й вимог до резервування.

Навіщо резервування й гаряча заміна?
На нафтогазовому об'єкті простій дорогий, а зупинка для ремонту часто неприпустима. Резервування дозволяє системі продовжити роботу за відмови каналу, а гаряча заміна модулів дає змінити несправний елемент без зупинки процесу.

Ви згадуєте System Q, його зняли з виробництва. Що зараз?
System Q справді знятий з виробництва. Функції модульності, резервування й гарячої заміни ми реалізуємо на актуальних ПЛК із нашого каталогу, тому прив'язки до застарілої платформи немає.

Скільки коштує таке рішення?
Ціна сильно залежить від кількості точок вводу/виводу, рівня резервування й кількості приводів. Орієнтовну вартість контролерів, панелей і перетворювачів видно на сторінках ПЛК, HMI та частотні перетворювачі, а повний проєкт рахуємо після обстеження об'єкта.

Що ви робите після аудиту?
Після аналізу об'єкта й переліку точок ми проєктуємо архітектуру з резервуванням, підбираємо контролери, панелі й приводи, програмуємо логіку й візуалізацію та виконуємо пусконалагодження з перевіркою відмовостійкості.

Скільки триває впровадження?
Орієнтовні етапи: обстеження, проєктування, підбір обладнання, програмування й пусконалагодження. Терміни залежать від масштабу об'єкта й називаються після обстеження.
