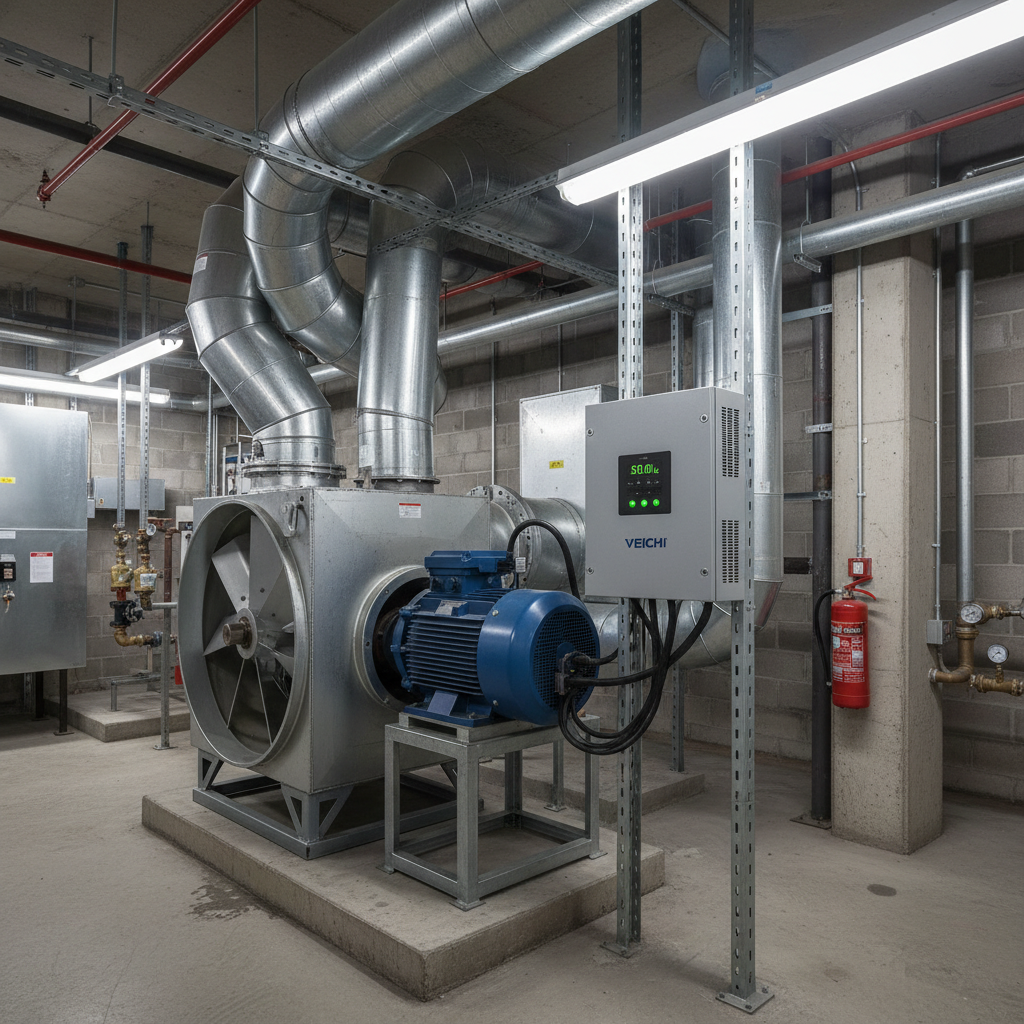

Використання частотників для вентиляторів також дуже популярне застосування. Це і димососи, вентиляція приточна або витяжна, аспірація тощо. В даній статті розглянемо основні параметри для даного застосування. Оскільки правильні налаштування це запорука нормального функціювання механізму, продовжить термін його експлуатації. Тоді перейдемо параметри даних перетворювачів частоти. Саме цікаве що у всіх цих трьох серіях параметри для даного застосування буде однакове.
| Параметр | Опис | Значення |
| F00.03 | Скидання на заводські налаштування | Ставимо значення 22. |
| F02.01 | Число полюсів двигуна | Значення з шильди двигуна, або 3000 об/хв-2, 1500 об/хв-4, 1000 об/хв – 6 і т.д. 2*(3000/шв двигуна) |
| F02.02 | Номінальна потужність двигуна, кВт | Значення з шильди двигуна |
| F02.03 | Номінальна частота двигуна, Гц | Значення з шильди двигуна |
| F02.04 | Номінальна напруга двигуна, В | Значення з шильди двигуна |
| F02.05 | Номінальна швидкість двигуна, об/хв | Значення з шильди двигуна |
| F02.06 | Номінальний струм двигуна, А | Значення з шильди двигуна |
| F02.07 | Автоналаштування двигуна | 1. Налаштування динамічне (з під’єднаним навантаженням) 2. Налаштування статичне (якщо від’єднати навантаження неможливо). Після вибору натискаємо кнопку run. r00-r01-r02-r03-частота 50.00 або висвітить код помилки. |
| F01.00 | Тип керування | 0. Асинхроний двигун, керування скалярне |
| F01.01 | Метод запуску частотного перетворювача | 0. Запуск з панелі (кнопки Run/Stop) 1. Запуск з клем |
| F01.02 | Канал завдання частоти | 0. Завдання частоти з кнопок на пульті 1. Завдання частоти потенціометром на пульті(при його наявності в залежності від моделі) 2. Завдання частоти від виносного потенціометра для серій АС310 та АС10 3. Завдання частоти від виносного потенціометра для серії АС01 |
| F01.13 | Мінімальна частота | Задається мінімальна частота роботи двигуна.(вибирається не менше 15Гц або коли починає давати ефект) |
| F01.21 | Завдання часу розгону | Задається в секундах час розгону двигуна (зазвичай не менше 15-20 с) |
| F01.22 | Завдання часу зупинки | Задається в секундах час зупинки двигуна(зазвичай не менше 20с) |
| F07.06 | Автозапуск після зникнення/появи живлення | 0. Виключено 1. Автопідхват з пошуком швидкості (рекомендовано) |
| F07.07 | Час автозапуску після відновлення живлення | Задається час автозапуску після появи напруги.(рекомендовано 1 і більше с) |
| F07.10 | Режим зупинки | 0. Плавна зупинка (по параметру F01.22) 1.Зупинка вибігом (рекомендо-вано) параметр F01.22 не діє |
| F04.00 | Вибір кривої роботи U/F | 0 – лінійна залежність 1 – степінь 1,1 2 - степінь 1,2 3 - степінь 1,3 4 - степінь 1,4 5 - степінь 1,5 6 - степінь 1,6 7 - степінь 1,7 8 - степінь 1,8 9 - степінь 1,9 10 - степінь 2 (квадратична) 11 – своя по 5ти точкам (параметри F04.10 – F04.19) Рекомендація або підбираємо по кривій вентилятора якщо вона відома або перебираємо таким чином щоб струм споживання був мінімальним. Це і буде оптимальна крива. |
Ось набір необхідних параметрів для запуску в роботу вентилятора. Якщо у Вас виникли додаткові питання чи механізм не працює як Вам потрібно, Ви можете скористатися інструкцією по експлуатації до частотного перетворювача або звернутися до нашого відділу техпідтримки, який допоможе Вам.
