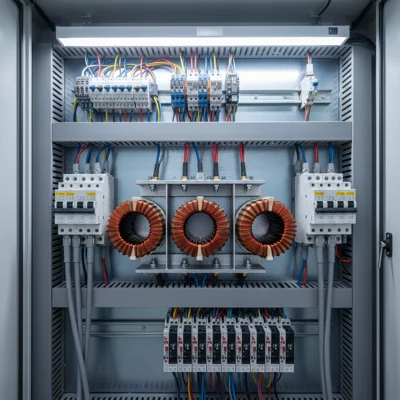

Мережевий дросель для частотного перетворювача — що це
Мережевий дросель (AC reactor, лінійний реактор) — це індуктивність, яка ставиться на вході частотного перетворювача між мережею живлення і ЧП. Його задача — згладити пікові струми при включенні, зменшити гармонічні спотворення і захистити ЧП від стрибків напруги в мережі. Простіше кажучи, дросель робить живлення ЧП "м'якшим" і стабільнішим.
Для частотних перетворювачів потужністю від 15 кВт мережевий дросель — це майже стандарт. Для менших потужностей — залежить від якості мережі та відстані до трансформатора.
Навіщо потрібен мережевий дросель: 4 причини
- Захист від стрибків напруги — дросель обмежує швидкість наростання струму (di/dt). Якщо в мережі бувають короткочасні підвищення напруги (при перемиканні навантажень, грозах) — дросель демпфує їх і захищає вхідний випрямляч ЧП.
- Зниження гармонічних спотворень (THD) — ЧП споживає імпульсний струм, який спотворює синусоїду мережі. Дросель згладжує ці імпульси і знижує THD з 80-90% до 30-40%. Це важливо для сусіднього обладнання і для електропостачальної організації.
- Захист при короткому замиканні кабелю — якщо між ЧП і мережею стається КЗ, дросель обмежує ударний струм і дає час автоматам спрацювати.
- Подовження ресурсу конденсаторів DC-шини — згладжений струм заряду менше навантажує електролітичні конденсатори всередині ЧП. Вони живуть довше — а саме конденсатори найчастіше виходять із ладу першими.
Коли дросель потрібен обов'язково
Є конкретні ситуації, де без дроселя ризикуєте частотником:
- Потужність трансформатора понад 500 кВА, а ЧП — малий — великий трансформатор дає низький імпеданс мережі, і пікові струми при включенні ЧП можуть бути величезними. Дросель обмежує їх.
- Кілька ЧП на одному вводі — вони взаємно впливають один на одного через гармоніки. Дросель на кожному ЧП ізолює їхній вплив.
- Довгий кабель від трансформатора — понад 50 метрів. Резонансні явища в кабелі можуть спричинити перенапруги на вході ЧП.
- Нестабільна мережа — часті просідання або стрибки напруги, перемикання потужних навантажень поруч.
На практиці ми ставимо дросель на кожен ЧП від 15 кВт. Для менших — якщо є проблеми з мережею або кілька ЧП в одній шафі.
Типи дроселів: мережеві vs моторні
Не плутайте мережевий дросель із моторним — це різні пристрої.
| Параметр | Мережевий дросель (AC line reactor) | Моторний дросель (motor choke) |
|---|---|---|
| Де ставиться | Мережа → вхід ЧП | Вихід ЧП → двигун |
| Від чого захищає | Стрибки напруги, гармоніки, пікові струми | du/dt імпульси, пробій ізоляції обмотки |
| Коли потрібен | Великий трансформатор, нестабільна мережа | Довгий кабель до двигуна (>30 м) |
| Падіння напруги | 2-4% від номіналу | 1-3% від номіналу |
Іноді ставлять обидва — і мережевий, і моторний. Це має сенс для потужних приводів (від 55 кВт) із довгим кабелем до двигуна.
Підбір мережевого дроселя
Підбирається за двома параметрами: номінальний струм і відсоток імпедансу.
Номінальний струм
Має бути не менше номінального струму ЧП. Для ЧП на 32А — дросель на 32А або більше. Запас 10-20% — бажаний.
Відсоток імпедансу
Типове значення — 3-5%. Це означає, що дросель створює падіння напруги 3-5% від номіналу при повному струмі. Більший відсоток — краще фільтрація, але більше падіння напруги (двигун може недоотримувати напругу).
- 3% — стандарт для більшості застосувань
- 5% — для важких умов (нестабільна мережа, великий трансформатор)
- 1-2% — мінімальний захист, коли падіння напруги критичне
Монтаж: що врахувати
Дросель виділяє тепло при роботі — це нормально. Але:
- Не ставте дросель впритул до ЧП — залиште зазор 10-15 см для вентиляції
- Дросель гріється до 60-80°C — не торкайтесь під час роботи
- Кабелі від мережі до дроселя і від дроселя до ЧП — якомога коротші
- Заземлення корпусу дроселя — обов'язкове
Один із наших клієнтів поставив дросель у герметичну шафу IP65 без вентиляції. Через місяць ЧП почав вимикатися по перегріву — бо дросель нагрівав повітря в шафі до 55°C. Додали вентилятор — проблема зникла.
Дросель vs ЕМС фільтр: що обрати
Це різні пристрої з різними задачами. Дросель захищає ЧП від мережі, а ЕМС фільтр захищає мережу (і сусіднє обладнання) від ЧП. В ідеалі — ставити обидва. Але якщо бюджет обмежений:
- Нестабільна мережа, великий трансформатор → дросель
- Чутливе обладнання поруч, вимоги ЕМС → фільтр
- І те, і інше → обидва
Поширені запитання
Чи обов'язковий мережевий дросель для частотника?
Не завжди. Для ЧП до 7.5 кВт зі стабільною мережею — ні. Для ЧП від 15 кВт або при нестабільному живленні — так, ми наполегливо рекомендуємо.
Чи можна замінити дросель на ЕМС фільтр?
Ні, вони виконують різні функції. Дросель захищає ЧП від мережі, ЕМС фільтр — мережу від ЧП. Один не замінює інший.
Скільки коштує мережевий дросель?
Від 1200 грн за дросель на 10А до 8000+ грн за 80А і вище. Ціна залежить від потужності та виробника.
Чи впливає дросель на потужність двигуна?
Дросель створює падіння напруги 2-5%. При 380В це 8-19В. На практиці двигун цього майже не відчуває, бо ЧП компенсує падіння автоматично (функція boost).
Де ставити дросель — до або після автомата?
Після автомата (між автоматом і ЧП). Автомат захищає і дросель, і ЧП від перевантаження.
Висновок
Мережевий дросель — це недорогий спосіб подовжити життя частотнику і захистити його від капризів мережі. Для приводів від 15 кВт — ставте без роздумів. Для менших — якщо мережа нестабільна або поруч великий трансформатор.
