Подключение преобразователя частоты для регулировки скорости вращения вентилятора
Эта статья посвящена подключению преобразователя частоты, который позволяет изменять скорость вращения вентиляторов с помощью панели управления или потенциометра.

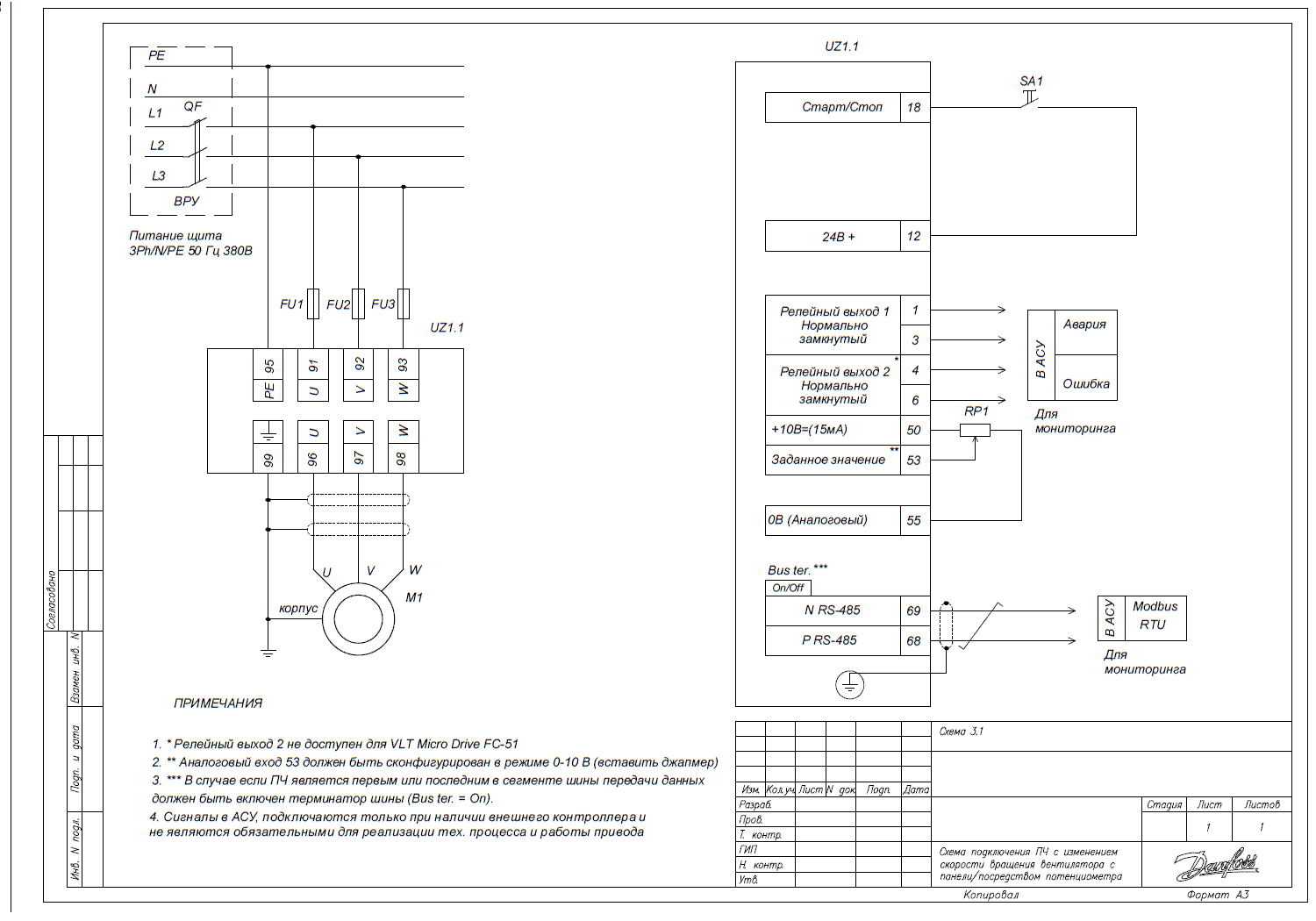

Схема подключения
Начальная параметризация
Чтобы регулировать скорость вращения вала трифазного асинхронного двигателя с использованием потенциометра, необходимо выполнить начальную параметризацию преобразователя частоты с учетом конкретной модели двигателя.
Установка необходимых параметров
Также следует установить следующие параметры через меню преобразователя частоты:
Код параметра | Наименование параметра | Значение параметра регулирования с помощью внешнего потенциометра |
3-02 | Минимальное задание | "0" - минимальное задание скорости |
3-03 | Максимальное задание | "50" - максимальное задание скорости |
3-15 | Источник задания 1 | "1" Аналоговый вход 53 – аналоговый вход 1 (потенциометр) будет выполнять функцию источника задания скорости вращения |
3-16 | Источник задания 2 | "0" Без функции – дополнительный источник задания скорости вращения не используется. (Если используется, будет действовать сумма источников 3-15 и 3-16) |
5-10 | Функция цифрового входа 18 | "8" Старт – работа вала двигателя будет вращаться в соответствии с заданием, если между клеммами 12 и 18 есть напряжение 24В (для подключения между этими клеммами следует установить тумблер, а преобразователь должен быть в режиме "Auto On"). |
6-10 | Клемма 53 низкое напряжение | "0" Минимальное напряжение – нижняя граница диапазона значений напряжения аналогового входа 1 (для стандартных потенциометров диапазон составляет 0-10 В). |
6-11 | Кл | |
6-14 | Кл 53 низкое задание | "0" – низкое задание аналогового входа 1 (скорость механизма, которая соответствует минимальному напряжению с потенциометра, если ручка потенциометра выкручена влево (6-10 = 0 В), механизм должен вращаться с частотой 6-14 = 0 Гц). |
6-15 | Клемма 53 высокое задание | "50" – высокое задание аналогового входа 1 (скорость механизма, что соответствует максимальному напряжению с потенциометра, если ручка потенциометра выкручена вправо (6-11 = 10 В), механизм должен вращаться с частотой 6-14 = 50 Гц). |
5-12 | Функция цифрового входа для модели VLT HVAC Basic | "0" – Без функции – не используется. (Иначе согласно заводским установкам функция выбега инверсная – то есть когда на клемме 27 нет сигнала с 12 клеммы, механизм в выбеге, команда старт игнорируется.) |
5-400 | Функция реле 1 | "2" Привод готов – привод готов к работе. Зеленая лампочка свидетельствует о том, что на ПЧ подано питание и он готов к работе. |
5-401 | Функция реле 2 (реле доступно на модели VLT HVAC Basic) | "9" Авария – авария (красная лампочка). Преобразователь частоты находится в аварийном состоянии. |
