Подключение преобразователя частоты часть 9

Подключение преобразователя частоты для регулирования производительности вентиляторов дымососа

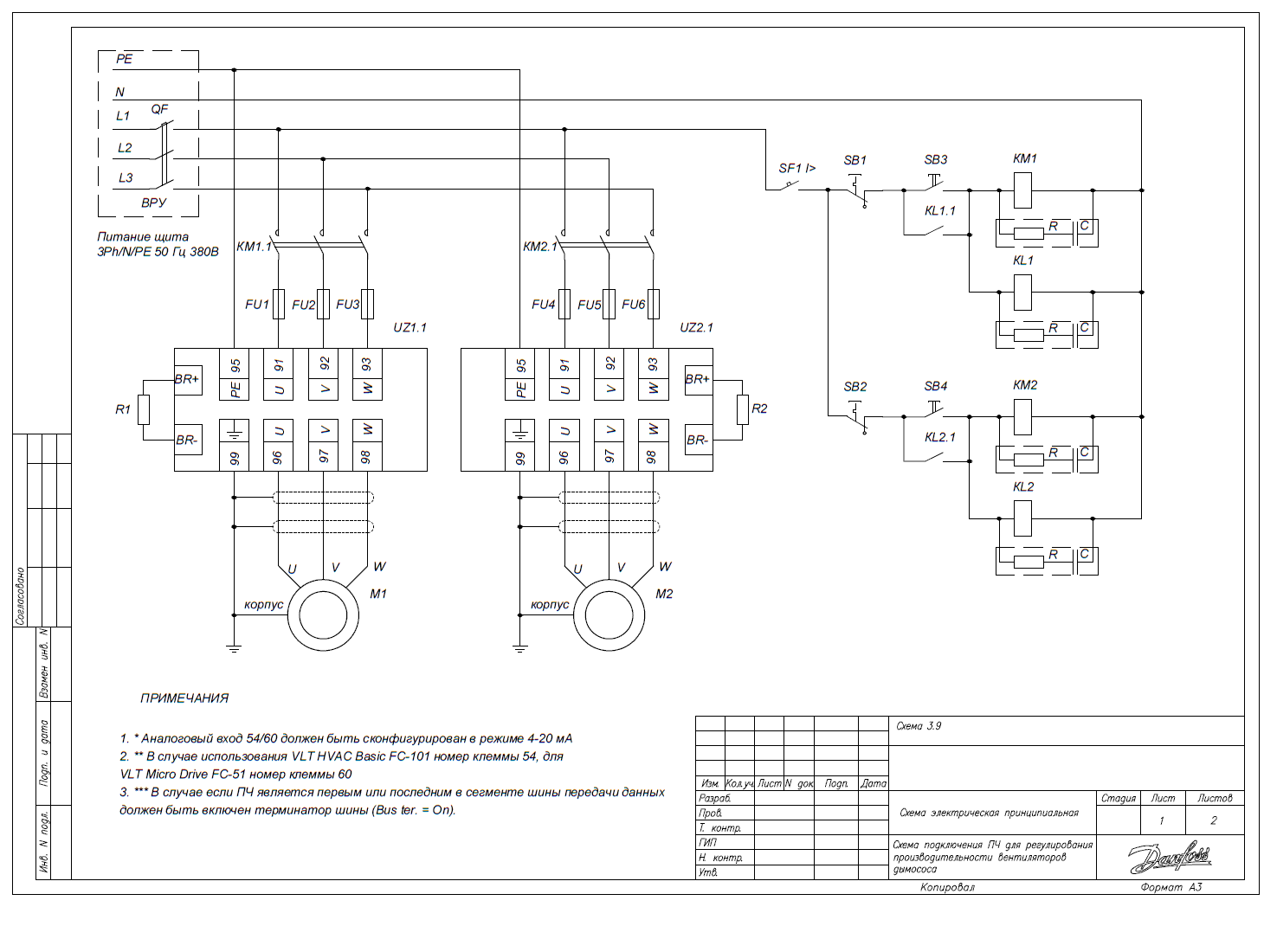

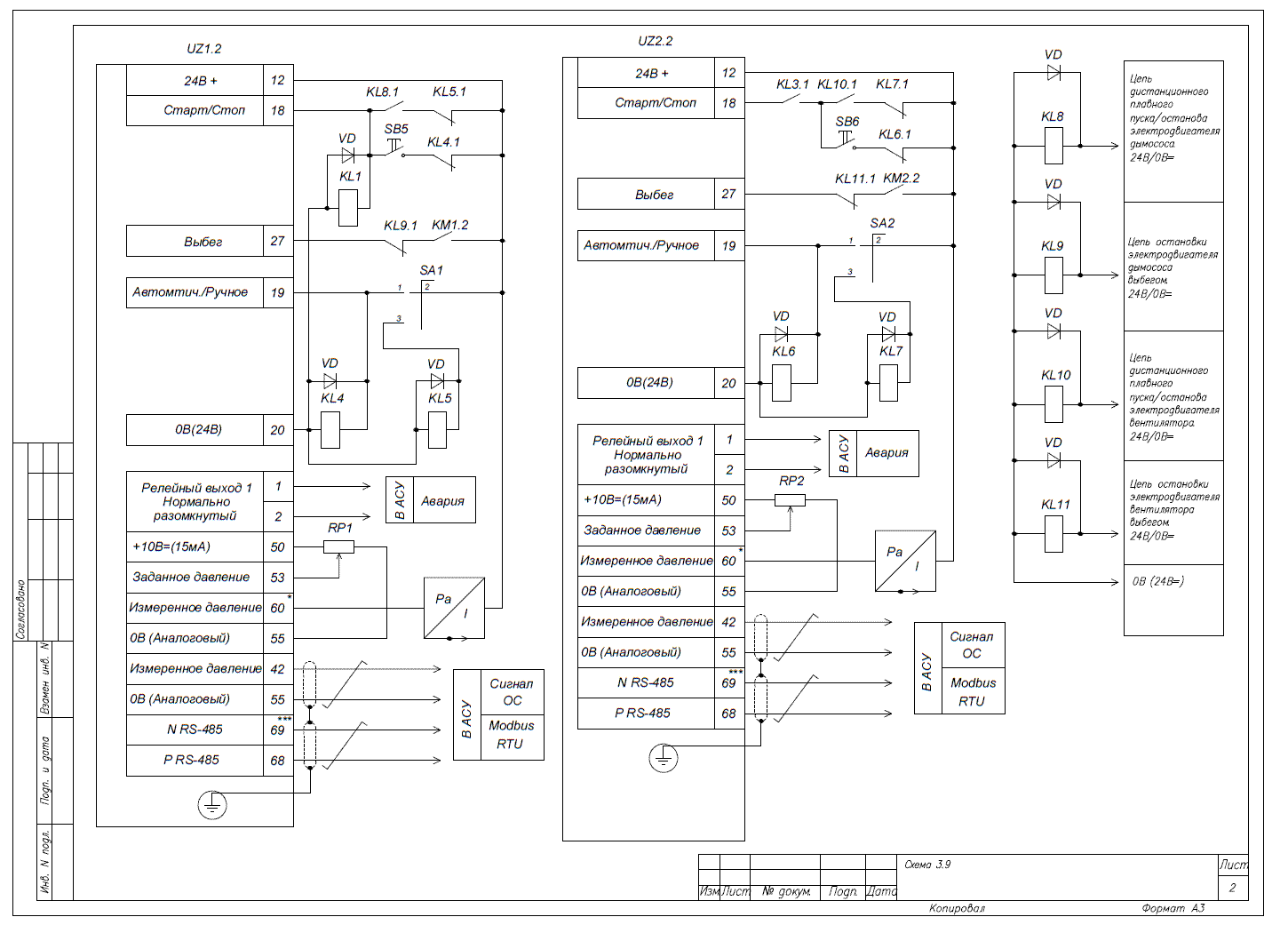

Схема подключения:

image_alt_vfd

image_alt_vfd

Настройка преобразователя частоты для работы с дутевыми вентиляторами и дымососами (для VLT Micro Drive)

Таблица 1: Настройки для первого набора параметров (автоматический режим)

Код параметра

Название параметра

Значение параметра

0-10

Активный набор

[9] Multi Set-up – работа с несколькими наборами параметров

Выполните предварительную настройку по разделу "Начальное параметрирование преобразователя частоты и базовые параметры"

3-02

Мин задание

[0] мин рабочий уровень или мин уровень сигнала с датчика (см. маркировка датчика)

3-03

Макс задание

[10] макс раб уровень или макс уровень сигнала с датчика (см. маркировка датчика)

3-15

Источник задания 1

[0] No function – нет (не используется, иначе заданием на скорость будет сумма заданий от источников 3-10, 3-15 и 3-16)

3-16*

Источник задания 2

[0] No function – нет (не используется, иначе заданием на скорость будет сумма заданий от источников 3-10, 3-15 и 3-16)

5-12*

Функция цифрового входа клемма 27

[2] – coast inverse – не используется (иначе по заводским установкам функция выбега инверсный – то есть, когда на клемме 27 нет сигнала с 12 клеммы, механизм в выбеге (команда старт игнорируется))

5-11*

Функция цифрового входа клемма 19

[23] – set up select bit 0 – выбор параметров для режимов автомат/ручной

6-91

Аналоговый выход

[12] Feedback – сигнал обратной связи

2-10

Функция торможения

[1] Resistor brake – торможение тормозным резистором

1-00*

Режим конфигурирования

[3] Process – режим ПИ регулятора

7-20*

Источник ОС для ПИ рег (для VLT Micro)

[2] Analog input 60 – аналоговый вход 2 клемма 60

7-30

Норм/инв режим работы рег

[0] нормальный (скорость механизма больше при + ошибке (задание – сигнал с датчика)) (давление)

7-33*

Пропорциональный коэффициент ПИ регулятора

[1] – настраивается для применения

7-34*

Интегральный коэффициент ПИ регулятора

[8] – настраивается для применения

3-100*

Интеграл коэффициента ПИ регули

Задание % от 3-03 – задание уровня поддержки в % от максимального значения

* Обязательно введите/проверьте значения этих параметров

Таблица 2:

Настройки для второго набора параметров (ручной режим)

Код параметра

Название параметра

Значение параметра

0-10

Активный набор

[9] Multi Set-up - работа с несколькими наборами параметров

Выполните предварительную настройку по разделу "Начальное параметрирование преобразователя частоты и базовые параметры" (стр. 50–51)

3-02

Мин задание

[0] мин рабочий уровень или мин уровень сигнала с датчика (см. маркировка датчика)

3-03

Макс задание

[10] макс раб уровень или макс уровень сигнала с датчика (см. маркировка датчика)

6-91

Аналоговый выход

[12] Feedback – сигнал обратной связи

2-10

Функция торможения

[1] Resistor brake – торможение тормозным резистором

1-00*

Режим конфигурирования

[3] Process – режим ПИ регулятора

6-12

Кл 53 низкое напряжение

[0] – нижний диапазон аналогового входа 1 (нижний уровень сигнала указан на датчике)

6-13

Кл 53 высокое напряжение

[10] – высокий диапазон аналогового входа 1 (верхний уровень сигнала указан на датчике)

6-14

Кл 53 низкое задание

[0] – низкое задание аналогового входа 1 (нижний уровень измеряемого параметра указан на датчике)

6-15*

Кл 53 высокое задание

[10] – высокое задание аналогового входа 1 (верхний уровень измеряемого параметра указан на датчике)

7-20*

Источник ОС для ПИ рег (для VLT Micro Drive)

[2] Analog input 60 – аналоговый вход 2 клемма 60

7-30

Норм/инв режим работы рег

[0] нормальный (скорость механизма больше при + ошибке (задание – сигнал с датчика)) (давление)

7-33*

Пропорциональный коэффициент ПИ регулятора

[1] – настраивается для применения

7-34*

Интегральный коэффициент ПИ регулятора

[8] – настраивается для применения

* Обязательно введите/проверьте значения этих параметров
