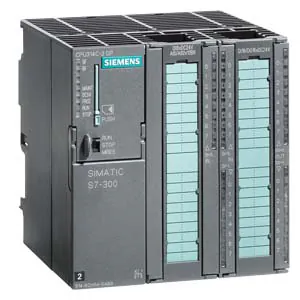

6ES7314-6CH04-0AB0 Програмований контролер Siemens

  • Все про товар
  • Характеристики
sku: 6ES7314-6CH04-0AB0
6ES7314-6CH04-0AB0
Siemens
Є в наявності
97 923 грн Купити
Бренд: Siemens
Серія: S7-300
тип модуля: PLC

Способи доставки

  • Nova Poshta OfficeНовою Поштою до відділення або поштомат
  • Nova Poshta CourierДоставка кур'єром Нової Пошти за адресою

Сервіс та Гарантія

  • Гарантія 24 місяці.
  • Повернення товару впродовж 14 днів
  • Офіціний Сервісний центр

Способи оплати

  • Переказ за реквізитами на банківський рахунок
  • Оплата готівкою при отриманні
БрендSiemens
СеріяS7-300
тип модуляPLC
sku6ES7314-6CH04-0AB0
Напруга живлення24DC В
Примітка<tr><td>SIMATIC S7 300, CPU 314C 2 DP COMPACT CPU WITH MPI, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 FAST COUNTERS (60 KHZ), INTEGRATED DP INTERFACE, INTEGRATED 24V DC POWER SUPPLY, 192 KBYTE WORKING MEMORY, FRONT CONNECTOR (2 X 40PIN) AND MICRO MEMORY CARD REQUIRED</td></tr><tr><td>Общая информация</td></tr><tr><td>Версия продукта<td><td>01</td></tr><tr><td>Версия микропрограммного обеспечения<td><td>V3.3</td></tr><tr><td>Инженерное обеспечение с помощью</td></tr><tr><td>пакета программного обеспечения для программирования<td><td>STEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.3 + SP2 с HSP 203</td></tr><tr><td>Напряжение питания</td></tr><tr><td>Номинальное значение (пост. ток)</td></tr><tr><td>24 В пост. тока<td><td>Да</td></tr><tr><td>Допустимый диапазон, нижний предел (пост. ток)<td><td>19,2 V</td></tr><tr><td>Допустимый диапазон, верхний предел (пост. ток)<td><td>28,8 V</td></tr><tr><td>Внешняя защита предохранителями для питающих линий (рекомендуется)<td><td>Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A</td></tr><tr><td>Перемыкание при отказе сетевого питания и отключении напряжения</td></tr><tr><td>Время перемыкания при отказе сетевого питания и отключении напряжения<td><td>5 ms</td></tr><tr><td>Мин. частота повторения импульсов<td><td>1 s</td></tr><tr><td>Цифровые входы</td></tr><tr><td>Напряжение нагрузки L+</td></tr><tr><td>— Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>— Защита от перепутывания полярности<td><td>Да</td></tr><tr><td>Цифровые выходы<td><td>Напряжение нагрузки L+<td><td>— Номинальное значение (пост. ток)<td><td>24 V<td><td>— Защита от перепутывания полярности<td><td>Нет<td><td>Входной ток<td><td>Потребление тока (номинальное)<td><td>880 mA<td><td>Потребление тока (в режиме холостого хода), тип.<td><td>150 mA<td><td>Нормальный ток включения<td><td>5 A<td><td>It<td><td>0,7 A·s<td><td>Цифровые входы<td><td>из источника напряжения нагрузки L+ (без нагрузки), макс.<td><td>80 mA<td><td>Цифровые выходы<td><td>из источника напряжения нагрузки L+, макс.<td><td>50 mA<td><td>Рассеиваемая мощность<td><td>Нормальная рассеиваемая мощность<td><td>13 W<td><td>Запоминающее устройство<td><td>Оперативное запоминающее устройство<td><td>встроенный<td><td>192 kbyte<td><td>расширяемое<td><td>Нет<td><td>Емкость остаточной памяти для остаточных блоков данных<td><td>64 kbyte<td><td>Память загрузки<td><td>вставная (MMC)<td><td>Да<td><td>вставная (MMC), макс.<td><td>8 Mbyte<td><td>Мин. хранение данных на MMC (с момента последнего программирования)<td><td>10 y<td><td>Хранение в буфере<td><td>есть<td><td>Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)<td><td>без АКБ<td><td>Да; Программа и данные<td><td>Время обработки ЦП<td><td>нормальное время операций побитовой обработки<td><td>0,06 µs<td><td>нормальное время операций со словами<td><td>0,12 µs<td><td>нормальное время выполнения операций арифметики с фиксированной точкой<td><td>0,16 µs<td><td>нормальное время выполнения операций с плавающей точкой<td><td>0,59 µs<td><td>Блоки ЦП<td><td>Число блоков (общее)<td><td>1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.<td><td>Блоки данных (DB)<td><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 1 до 16000<td><td>Макс. размер<td><td>64 kbyte<td><td>Функциональные блоки (FB)<td><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 0 до 7999<td><td>Макс. размер<td><td>64 kbyte<td><td>Функции (FC)<td><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 0 до 7999<td><td>Макс. размер<td><td>64 kbyte<td><td>Организационные блоки (OB)<td><td>Описание<td><td>см. систему команд<td><td>Макс. размер<td><td>64 kbyte<td><td>Число свободных организационных блоков циклического выполнения<td><td>1; OB 1<td><td>Число организационных блоков прерывания по времени<td><td>1; OB 10<td><td>Число организационных блоков прерываний с задержкой<td><td>2; OB 20, 21<td><td>Число организационных блоков циклических прерываний<td><td>4; OB 32, 33, 34, 35<td><td>Число организационных блоков аппаратного прерывания<td><td>1; OB 40<td><td>Число организационных блоков прерывания DPV1<td><td>3; OB 55, 56, 57<td><td>Число пусковых организационных блоков<td><td>1; OB 100<td><td>Число организационных блоков обработки асинхронных ошибок<td><td>5; Организационные блоки 80, 82, 85, 86<td><td>Число организационных блоков обработки синхронных ошибок<td><td>2; OB 121, 122<td><td>Глубина вложенности<td><td>на класс приоритета<td><td>16<td><td>дополнительно на организационный блок обработки ошибок<td><td>4<td><td>Счетчики, таймеры и их остаток<td><td>Счетчик S7<td><td>Число<td><td>256<td><td>Остаточность<td><td>— настраивается<td><td>Да<td><td>— нижний предел<td><td>0<td><td>— верхний предел<td><td>255<td><td>— предварительно задано<td><td>от Z 0 до Z 7<td><td>Диапазон счета<td><td>— нижний предел<td><td>0<td><td>— верхний предел<td><td>999<td><td>Счетчик IEC<td><td>есть<td><td>Да<td><td>Вид<td><td>Системный функциональный блок<td><td>Число<td><td>неограниченное число (ограничение устанавливается только посредством ОЗУ)<td><td>Таймеры S7<td><td>Число<td><td>256<td><td>Остаточность<td><td>— настраивается<td><td>Да<td><td>— нижний предел<td><td>0<td><td>— верхний предел<td><td>255<td><td>— предварительно задано<td><td>без остаточности<td><td>Временной диапазон<td><td>— нижний предел<td><td>10 ms<td><td>— верхний предел<td><td>9 990 s<td><td>Таймер IEC<td><td>есть<td><td>Да<td><td>Вид<td><td>Системный функциональный блок<td><td>Число<td><td>неограниченное число (ограничение устанавливается только посредством ОЗУ)<td><td>Области данных и их остаток<td><td>остаточная область данных, общая<td><td>Все, макс. 64 Кбайт<td><td>Маркер<td><td>Макс. число<td><td>256 byte<td><td>Есть остаток<td><td>Да; от MB 0 до MB 255<td><td>Предварительно заданный остаток<td><td>от MB 0 до MB 15<td><td>Число меток синхронизации<td><td>8; 1 байт маркера<td><td>Блоки управляющих данных<td><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 1 до 16000<td><td>Макс. размер<td><td>64 kbyte<td><td>Настраиваемый остаток<td><td>Да; посредством свойства Non Retain на блоке данных<td><td>Предварительно заданный остаток<td><td>Да<td><td>Локальные данные<td><td>на класс приоритета, макс.<td><td>32 kbyte; макс. 2048 байт на блок<td><td>Адресная область<td><td>Периферийная адресная область<td><td>Вводы<td><td>2 048 byte<td><td>Выводы<td><td>2 048 byte<td><td>в том числе децентрализованных<td><td>— Вводы<td><td>2 003 byte<td><td>— Выводы<td><td>2 010 byte<td><td>Образ процесса<td><td>Вводы<td><td>2 048 byte<td><td>Выводы<td><td>2 048 byte<td><td>Вводы, настраивается<td><td>2 048 byte<td><td>Выводы, настраивается<td><td>2 048 byte<td><td>Вводы, предварительно задано<td><td>128 byte<td><td>Выводы, предварительно задано<td><td>128 byte<td><td>Адреса по умолчанию встроенных каналов<td><td>— Цифровые входы<td><td>от 124.0 до 126.7<td><td>— Цифровые выходы<td><td>от 124.0 до 125.7<td><td>— Аналоговые входы<td><td>от 752 до 761<td><td>— Аналоговые входы<td><td>от 752 до 755<td><td>Цифровые каналы<td><td>Вводы<td><td>16 048<td><td>— в том числе централизованных<td><td>1 016<td><td>Выводы<td><td>16 096<td><td>— в том числе централизованных<td><td>1 008<td><td>Аналоговые каналы<td><td>Вводы<td><td>1 006<td><td>— в том числе централизованных<td><td>253<td><td>Выводы<td><td>1 007<td><td>— в том числе централизованных<td><td>250<td><td>Конфигурация аппаратного обеспечения<td><td>Количество расширительных устройств, макс.<td><td>3<td><td>Число ведущих устройств DP<td><td>встроенный<td><td>1<td><td>по CP<td><td>4<td><td>Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)<td><td>Функциональные модули<td><td>8<td><td>Коммуникационные процессоры, LAN<td><td>10<td><td>Монтажные стойки<td><td>Макс. число монтажных стоек<td><td>4<td><td>Макс. число модулей на монтажную стойку<td><td>8; на монтажной стойке 3 не более 7<td><td>Время<td><td>Часы<td><td>буферные и синхронизируемые<td><td>Да<td><td>Время хранения в буфере<td><td>6 wk; при температуре окружающей среды 40 °C<td><td>Макс. отклонение в день<td><td>10 s; норм.: 2 с<td><td>Работа часов после включения сетевого питания<td><td>После отключения сети часы продолжают работать<td><td>Работа часов после завершения времени хранения в буфере<td><td>Часы продолжают работать с момента времени, в который была отключена сеть<td><td>Счетчик рабочего времени<td><td>Число<td><td>1<td><td>Числовые значения/диапазон числовых значений<td><td>0<td><td>Диапазон значений<td><td>от 0 до 2^31 часов (при использовании SFC 101)<td><td>Степень детализации<td><td>1 час<td><td>остаточн.<td><td>Да; при каждом запуске нужно запускать заново<td><td>Синхронизация времени<td><td>поддерживается<td><td>Да<td><td>на MPI, ведущее устройство<td><td>Да<td><td>на MPI, починенное устройство<td><td>Да<td><td>на DP, ведущее устройство<td><td>Да; для подчиненного устройства DP только время подчиненного устройств<td><td>на DP, подчиненное устройство<td><td>Да<td><td>в AS, ведущее устройство<td><td>Да<td><td>в AS, подчиненное устройство<td><td>Нет<td><td>Цифровые входы<td><td>Число входов<td><td>24<td><td>из них входы, используемые для технологических функций<td><td>16<td><td>встроенные каналы (цифровые входы)<td><td>24<td><td>Входная характеристика по IEC 61131, тип 1<td><td>Да<td><td>Число одновременно включаемых входов<td><td>горизонтальное монтажное положение<td><td>— до 40 °C, макс.<td><td>24<td><td>— до 60 , макс.<td><td>12<td><td>вертикальное монтажное положение<td><td>— до 40 °C, макс.<td><td>12<td><td>Входное напряжение<td><td>Номинальное значение (пост. ток)<td><td>24 V<td><td>для сигнала "0"<td><td>от 3 до +5 В<td><td>для сигнала "1"<td><td>от +15 до +30 В<td><td>Входной ток<td><td>для сигнала "1", тип.<td><td>8 mA<td><td>Задержка на входе (при номинальном значении входного напряжения)<td><td>для стандартных входов<td><td>— параметрируемое<td><td>Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации).<td><td>— Номинальное значение<td><td>3 ms<td><td>для счетчиков/технологических функций<td><td>— с "0" на "1", макс.<td><td>8 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета<td><td>Длина провода<td><td>экранированные, макс.<td><td>1 000 m; 50 м на технологические функции<td><td>неэкранированные, макс.<td><td>600 m; Для технологических функций: Нет<td><td>для технологических функций<td><td>— экранированные, макс.<td><td>50 m; при максимальной частоте счета<td><td>— неэкранированные, макс.<td><td>недопустимо<td><td>Цифровые выводы<td><td>Вид выходов<td><td>16<td><td>из них быстродействующих выходов<td><td>4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо<td><td>встроенные каналы (цифровые выходы)<td><td>16<td><td>Защита от короткого замыкания<td><td>Да; с электронным срабатыванием<td><td>Нормальный порог срабатывания<td><td>1 A<td><td>Ограничение индуктивного напряжения отключения<td><td>L+ ( 48 В)<td><td>Включение цифрового входа<td><td>Да<td><td>Коммутационная способность выходов<td><td>при ламповой нагрузке, макс.<td><td>5 W<td><td>Диапазон сопротивления нагрузке<td><td>нижний предел<td><td>48 <td><td>верхний предел<td><td>4 k<td><td>Выходное напряжение<td><td>для сигнала "1", мин.<td><td>L+ ( 0,8 В)<td><td>Выходной ток<td><td>для сигнала "1", номинальное значение<td><td>500 mA<td><td>для сигнала "1", диапазон допустимых значений, мин.<td><td>5 mA<td><td>для сигнала "1", диапазон допустимых значений, макс.<td><td>0,6 A<td><td>для сигнала "1", минимальный ток нагрузки<td><td>5 mA<td><td>для сигнала "0", ток покоя, макс.<td><td>0,5 mA<td><td>Параллельное подключение двух выходов<td><td>для повышения мощности<td><td>Нет<td><td>для резервного включения нагрузки<td><td>Да<td><td>Частота коммутации<td><td>при омической нагрузке, макс.<td><td>100 Hz<td><td>при индуктивной нагрузке, макс.<td><td>0,5 Hz<td><td>при ламповой нагрузке, макс.<td><td>100 Hz<td><td>импульсных выходов, при омической нагрузке, макс.<td><td>2,5 kHz<td><td>Суммарный ток выходов (на узел)<td><td>горизонтальное монтажное положение<td><td>— до 40 °C, макс.<td><td>3 A<td><td>— до 60 , макс.<td><td>2 A<td><td>вертикальное монтажное положение<td><td>— до 40 °C, макс.<td><td>2 A<td><td>Длина провода<td><td>экранированные, макс.<td><td>1 000 m<td><td>неэкранированные, макс.<td><td>600 m<td><td>Аналоговые вводы<td><td>Число аналоговых входов<td><td>5<td><td>при измерении напряжения/тока<td><td>4<td><td>при измерении сопротивления/измерении резистивным термометром<td><td>1<td><td>встроенные каналы (аналоговые входы)<td><td>5; 4 x ток/напряжение, 1 x сопротивление<td><td>Макс. допустимое входное напряжение для токового входа (предел разрушения)<td><td>5 V; при длительной нагрузке<td><td>Макс. допустимое входное напряжение для входа напряжения (предел разрушения)<td><td>30 V; при длительной нагрузке<td><td>Макс. допустимый входной ток для входа напряжения (предел разрушения)<td><td>0,5 mA; при длительной нагрузке<td><td>Макс. допустимый входной ток для токового входа (предел разрушения)<td><td>50 mA; при длительной нагрузке<td><td>техническую единицу измерения температуры можно задать<td><td>Да; Градусов Цельсия/градусов Фаренгейта/Кельвина<td><td>Входные диапазоны<td><td>Напряжение<td><td>Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм<td><td>Ток<td><td>Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом<td><td>Резистивный термометр<td><td>Да; Pt 100/10 МОм<td><td>Сопротивление<td><td>Да; от 0 до 600 Ом/10 МОм<td><td>Входные диапазоны (номинальные значения), напряжения<td><td>от 0 до +10 В<td><td>Да<td><td>Сопротивление на входе (от 0 до 10 В)<td><td>100 k<td><td>Диапазоны входных параметров (номинальные значения), ток<td><td>от 0 до 20 мА<td><td>Да<td><td>Сопротивление на входе (от 0 до 20 мА)<td><td>100 <td><td>от 20 мА до +20 мА<td><td>Да<td><td>Входное сопротивление (от 20 мА до +20 мА)<td><td>100 <td><td>от 4 мА до 20 мA<td><td>Да<td><td>Входное сопротивление (от 4 мА до 20 мA)<td><td>100 <td><td>Диапазоны входных параметров (номинальные значения), термометр сопротивления<td><td>Pt 100<td><td>Да<td><td>Сопротивление на входе (Pt 100)<td><td>10 M<td><td>Диапазоны входных параметров (номинальные значения), сопротивления<td><td>Нормальное напряжение при работе без нагрузки<td><td>3,3 V<td><td>Нормальный измерительный ток<td><td>1,25 mA<td><td>от 0 до 600 Ом<td><td>Да<td><td>Сопротивление на входе (от 0 до 600 Ом)<td><td>10 M<td><td>Термоэлемент (TC)<td><td>Температурная компенсация<td><td>— параметрируемое<td><td>Нет<td><td>Лнеаризация характеристики<td><td>параметрируемое<td><td>Да; управляемый с помощью ПО<td><td>— для резистивного термометра<td><td>Pt 100<td><td>Длина провода<td><td>экранированные, макс.<td><td>100 m<td><td>Аналоговые выводы<td><td>Число аналоговых выходов<td><td>2<td><td>встроенные каналы (аналоговые выходы)<td><td>2<td><td>Макс. выходное напряжение, ток короткого замыкания<td><td>55 mA<td><td>Макс. выходной ток, напряжение при работе без нагрузки<td><td>14 V<td><td>Диапазоны выходных параметров, напряжение<td><td>от 0 до 10 В<td><td>Да<td><td>от 10 до +10 В<td><td>Да<td><td>Диапазоны выходных параметров, ток<td><td>от 0 до 20 мА<td><td>Да<td><td>от 20 мА до +20 мА<td><td>Да<td><td>от 4 мА до 20 мA<td><td>Да<td><td>Подключение исполнительных элементов<td><td>для выхода напряжения двухпроводного соединения<td><td>Да; без компенсации сопротивлений проводов<td><td>для выхода напряжения четырехпроводного соединения<td><td>Нет<td><td>для выхода тока двухпроводного соединения<td><td>Да<td><td>Сопротивление нагрузки (в номинальном диапазоне выхода)<td><td>при выходных напряжениях мин.<td><td>1 k<td><td>при выходных напряжениях, емкостная нагрузка, макс.<td><td>0,1 µF<td><td>при выходных токах, макс.<td><td>300 <td><td>при выходных токах, индуктивная нагрузка, макс.<td><td>0,1 mH<td><td>Предел разрушения при напряжениях и токах, прилагаемых извне<td><td>Напряжения на выходах относительно массы аналогового модуля<td><td>16 V; при длительной нагрузке<td><td>Макс. ток<td><td>50 mA; при длительной нагрузке<td><td>Длина провода<td><td>экранированные, макс.<td><td>200 m<td><td>Формирование аналоговой величины<td><td>Принцип измерения<td><td>Мгновенное шифрование значений (последовательное приближение)<td><td>Время интегрирования и преобразования/разрешение на канал<td><td>Макс. разрешение с диапазоном перегрузки (бит со знаком)<td><td>12 bit<td><td>Настраиваемое время интегрирования<td><td>Да; 16,6/20 мс<td><td>Подавление напряжения помех для частоты помех f1 в Гц<td><td>50 / 60 Hz<td><td>макс. допустимая входная частота<td><td>400 Hz<td><td>Время преобразования (на канал)<td><td>1 ms<td><td>Постоянная времени входного фильтра<td><td>0,38 ms<td><td>Основное время выполнения для узла (все каналы разрешены)<td><td>1 ms<td><td>Время установления<td><td>для омической нагрузки<td><td>0,6 ms<td><td>для емкостной нагрузки<td><td>1 ms<td><td>для индуктивной нагрузки<td><td>0,5 ms<td><td>Датчики<td><td>Соединение сигнального датчика<td><td>для измерения напряжения<td><td>Да<td><td>для измерения напряжения в качестве 2 проводного измерительного преобразователя<td><td>Да; с внешним питанием<td><td>для измерения напряжения в качестве 4 проводного измерительного преобразователя<td><td>Да<td><td>для измерения сопротивления с двухпроводным соединением<td><td>Да; без компенсации сопротивлений проводов<td><td>для измерения сопротивления с трехпроводным соединением<td><td>Нет<td><td>для измерения сопротивления с четырехпроводным соединением<td><td>Нет<td><td>Подключаемые датчики<td><td>2 проводной датчик<td><td>Да<td><td>— макс. допустимый ток покоя (2 проводной датчик)<td><td>1,5 mA<td><td>Погрешности/точность<td><td>Погрешность температуры (относительно диапазона входных параметров) (+/ )<td><td>0,006 %/K<td><td>перекрестные модуляции между входами, мин.<td><td>60 dB<td><td>Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/ )<td><td>0,06 %<td><td>Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/ )<td><td>0,1 %<td><td>Погрешность нелинейности (относительно диапазона выходных параметров) (+/ )<td><td>0,15 %<td><td>Погрешность температуры (относительно диапазона выходных параметров) (+/ )<td><td>0,01 %/K<td><td>перекрестные модуляции между выходами, мин.<td><td>60 dB<td><td>Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/ )<td><td>0,06 %<td><td>Эксплуатационный предел погрешности во всем диапазоне температуры<td><td>Напряжение относительно диапазона входных параметров, (+/ )<td><td>1 %<td><td>Ток относительно диапазона входных параметров, (+/ )<td><td>1 %<td><td>Сопротивление относительно диапазона входных параметров, (+/ )<td><td>1 %<td><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>1 %<td><td>Ток относительно диапазона выходных параметров, (+/ )<td><td>1 %<td><td>Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)<td><td>Напряжение относительно диапазона входных параметров, (+/ )<td><td>0,8 %; Погрешность нелинейности +/ 0,06 %<td><td>Ток относительно диапазона входных параметров, (+/ )<td><td>0,8 %; Погрешность нелинейности +/ 0,06 %<td><td>Сопротивление относительно диапазона входных параметров, (+/ )<td><td>0,8 %; Погрешность нелинейности +/ 0,2 %<td><td>Термометр сопротивления относительно диапазона входных параметров, (+/ )<td><td>0,8 %<td><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>0,8 %<td><td>Ток относительно диапазона выходных параметров, (+/ )<td><td>0,8 %<td><td>Подавление напряжения помех для f = n x (f1 +/ 1 %), f1 = частота помех<td><td>Мин. помехи нормального вида (пиковое значение помех &lt; номинального значения диапазона входных значений)<td><td>30 dB<td><td>Мин. синфазные помехи<td><td>40 dB<td><td>Интерфейсы<td><td>Число интерфейсов Industrial Ethernet<td><td>0<td><td>Число интерфейсов RS 485<td><td>2; MPI и PROFIBUS DP<td><td>Число интерфейсов RS 422<td><td>0<td><td>1. интерфейс<td><td>Тип интерфейса<td><td>встроенный интерфейс RS 485<td><td>Физические параметры<td><td>RS 485<td><td>гальванически развязанный<td><td>Нет<td><td>Макс. электропитание интерфейса (от 15 до 30 В пост. тока)<td><td>200 mA<td><td>Функции<td><td>MPI<td><td>Да<td><td>Ведущее устройство PROFIBUS DP<td><td>Нет<td><td>Подчиненное устройство PROFIBUS DP<td><td>Нет<td><td>Двухточечное соединение<td><td>Нет<td><td>MPI<td><td>Макс. скорости передачи данных<td><td>187,5 kbit/s<td><td>Службы<td><td>— Связь PG/OP<td><td>Да<td><td>— Маршрутизация<td><td>Да<td><td>— Глобальная система передачи данных<td><td>Да<td><td>— Базовая S7 связь<td><td>Да<td><td>— S7 связь<td><td>Да; только сервер, соединение проектируется с одной стороны<td><td>— S7 связь, в качестве клиента<td><td>Нет; но посредством коммуникационного процессора и загружаемого функционального блока<td><td>— S7 связь, в качестве сервера<td><td>Да<td><td>2. интерфейс<td><td>Тип интерфейса<td><td>встроенный интерфейс RS 485<td><td>Физические параметры<td><td>RS 485<td><td>гальванически развязанный<td><td>Да<td><td>Макс. электропитание интерфейса (от 15 до 30 В пост. тока)<td><td>200 mA<td><td>Функции<td><td>MPI<td><td>Нет<td><td>Контроллер PROFINET IO<td><td>Нет<td><td>Устройство ввода вывода PROFINET<td><td>Нет<td><td>PROFINET CBA<td><td>Нет<td><td>Ведущее устройство PROFIBUS DP<td><td>Да<td><td>Подчиненное устройство PROFIBUS DP<td><td>Да<td><td>Двухточечное соединение<td><td>Нет<td><td>Ведущее устройство DP<td><td>Макс. скорости передачи данных<td><td>12 Mbit/s<td><td>Макс. число подчиненных устройств DP<td><td>124<td><td>Службы<td><td>— Связь PG/OP<td><td>Да<td><td>— Маршрутизация<td><td>Да<td><td>— Глобальная система передачи данных<td><td>Нет<td><td>— Базовая S7 связь<td><td>Да; только интерфейсные модули<td><td>— S7 связь<td><td>Да; только сервер, соединение проектируется с одной стороны<td><td>— S7 связь, в качестве клиента<td><td>Нет<td><td>— S7 связь, в качестве сервера<td><td>Да<td><td>— Равноудаленность<td><td>Да<td><td>— Тактовая синхронизация<td><td>Нет<td><td>— Синхронизация/замораживание (SYNC/FREEZE)<td><td>Да<td><td>— Активация/деактивация подчиненного устройства DP<td><td>Да<td><td>— Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP<td><td>8<td><td>— Прямой обмен данными (поперечная связь)<td><td>Да; в качестве абонента<td><td>— DPV1<td><td>Да<td><td>Адресная область<td><td>— Макс. число входов<td><td>2 kbyte<td><td>— Макс. число выходов<td><td>2 kbyte<td><td>Полезные данные на подчиненное устройство DP<td><td>— Макс. число входов<td><td>244 byte<td><td>— Макс. число выходов<td><td>244 byte<td><td>Подчиненное устройство DP<td><td>GSD файл<td><td>Текущий файл GSD можно загрузить в интернете (http://www.siemens.com/profibus gsd)<td><td>Макс. скорости передачи данных<td><td>12 Mbit/s<td><td>автоматический поиск скорости передачи данных<td><td>Да; только при пассивном интерфейсе<td><td>Макс. адресная область<td><td>32<td><td>Макс. количество полезных данных на адресную область<td><td>32 byte<td><td>Службы<td><td>— Связь PG/OP<td><td>Да<td><td>— Маршрутизация<td><td>Да; только при активном интерфейсе<td><td>— Глобальная система передачи данных<td><td>Нет<td><td>— Базовая S7 связь<td><td>Нет<td><td>— S7 связь<td><td>Да; только сервер, соединение проектируется с одной стороны<td><td>— S7 связь, в качестве клиента<td><td>Нет<td><td>— S7 связь, в качестве сервера<td><td>Да<td><td>— Прямой обмен данными (поперечная связь)<td><td>Да<td><td>— DPV1<td><td>Нет<td><td>Передающий накопитель<td><td>— Вводы<td><td>244 byte<td><td>— Выводы<td><td>244 byte<td><td>Функции связи<td><td>Связь PG/OP<td><td>Да<td><td>Маршрутизация наборов данных<td><td>Да<td><td>Глобальная система передачи данных<td><td>поддерживается<td><td>Да<td><td>Макс. число GD контуров<td><td>8<td><td>Макс. число GD пакетов<td><td>8<td><td>Макс. число GD пакетов, отправитель<td><td>8<td><td>Макс. число GD пакетов, получатель<td><td>8<td><td>Макс. размер GD пакетов<td><td>22 byte<td><td>Макс. размер GD пакетов (из них согласованных)<td><td>22 byte<td><td>Базовая S7 связь<td><td>поддерживается<td><td>Да<td><td>Макс. количество полезных данных на запрос<td><td>76 byte<td><td>Макс. количество полезных данных на запрос (из них согласованных)<td><td>76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)<td><td>S7 связь<td><td>поддерживается<td><td>Да<td><td>в качестве сервера<td><td>Да<td><td>в качестве клиента<td><td>Да; посредством CP и загружаемых FB<td><td>Макс. количество полезных данных на запрос<td><td>180 kbyte; при использовании PUT/GET<td><td>Макс. количество полезных данных на запрос (из них согласованных)<td><td>240 byte; в качестве сервера<td><td>S5 совместимая связь<td><td>поддерживается<td><td>Да; посредством CP и загружаемых FC<td><td>Число соединений<td><td>общее<td><td>12<td><td>применяется для PG связи<td><td>11<td><td>— резервируется для PG связи<td><td>1<td><td>— настраивается для PG связи, мин.<td><td>1<td><td>— настраивается для PG связи, макс.<td><td>11<td><td>применяется для OP связ<td><td>11<td><td>— резервируется для OP связи<td><td>1<td><td>— настраивается для OP связи, мин.<td><td>1<td><td>— настраивается для OP связи, макс.<td><td>11<td><td>применяется для базовой S7 связи<td><td>8<td><td>— резервируется для базовой S7 связи<td><td>0<td><td>— настраивается для S7 связи, мин.<td><td>0<td><td>— настраивается для S7 связи, макс.<td><td>8<td><td>применяется для маршрутизации<td><td>4; макс.<td><td>Функции оповещения S7<td><td>Макс. число запрашиваемых станций для функций оповещения<td><td>12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7<td><td>Сообщения диагностики процессов<td><td>Да<td><td>макс. число одновременно активных блоков Alarm S<td><td>300<td><td>Функции испытания и ввода в эксплуатацию<td><td>Блок состояния<td><td>Да; до 2 одновременно<td><td>Одиночный шаг<td><td>Да<td><td>Число контрольных точек<td><td>4<td><td>Состояние/управление<td><td>Переменные состояние/управления<td><td>Да<td><td>Переменные<td><td>входы, выходы, маркеры, блоки данных, таймеры, счетчики<td><td>Макс. число переменных<td><td>30<td><td>— из них переменных состояния, макс.<td><td>30<td><td>— из них переменных управления, макс.<td><td>14<td><td>Принудительное исполнение<td><td>Принудительное исполнение<td><td>Да<td><td>Принудительное исполнение, переменные<td><td>Входы, выходы<td><td>Макс. число переменных<td><td>10<td><td>Диагностический буфер<td><td>есть<td><td>Да<td><td>Макс. число элементов<td><td>500<td><td>— настраивается<td><td>Нет<td><td>— из них устойчивых к отказу сети<td><td>100; Только последние 100 элементов являются остаточными<td><td>Макс. число элементов, считываемых в режиме RUN<td><td>499<td><td>— настраивается<td><td>Да; с 10 до 499<td><td>— предварительно задано<td><td>10<td><td>Сервисные данные<td><td>считываемые<td><td>Да<td><td>Аварийные сигналы/диагностика/информация о состоянии<td><td>Диагностический светодиодный индикатор<td><td>Индикатор состояния цифрового выхода (зеленый)<td><td>Да<td><td>Индикатор состояния цифрового входа (зеленый)<td><td>Да<td><td>Встроенные функции<td><td>Число счетчиков<td><td>4; см. руководство "Технологические функции"<td><td>Макс. частота счета (счетчик)<td><td>60 kHz<td><td>Измерение частоты<td><td>Да<td><td>Число частотомеров<td><td>4; макс. 60 кГц (см. руководство "Технологические функции")<td><td>Управляемое позиционирование<td><td>Да<td><td>Встроенные функциональные блоки (регулирование)<td><td>Да; ПИД регулятор (см. руководство "Технологические функции")<td><td>PID регулятор<td><td>Да<td><td>Число импульсных выходов<td><td>4; ШИМ модуляция до 2,5 кГц (см. руководство "Технологические функции")<td><td>Предельная частота (импульс)<td><td>2,5 kHz<td><td>Гальваническая развязка<td><td>Гальваническая развязка цифровых вводов<td><td>Гальваническая развязка цифровых вводов<td><td>Да<td><td>между каналами<td><td>Нет<td><td>между каналами и шиной на задней стенке<td><td>Да<td><td>Гальваническая развязка цифровых выводов<td><td>Гальваническая развязка цифровых выводов<td><td>Да<td><td>между каналами<td><td>Да<td><td>между каналами, в блоках для<td><td>8<td><td>между каналами и шиной на задней стенке<td><td>Да<td><td>Гальваническая развязка аналоговых вводов<td><td>Гальваническая развязка аналоговых вводов<td><td>Да; совместно для аналоговых периферийных устройств<td><td>между каналами<td><td>Нет<td><td>между каналами и шиной на задней стеке<td><td>Да<td><td>Гальваническая развязка аналоговых выводов<td><td>Гальваническая развязка аналоговых выводов<td><td>Да; совместно для аналоговых периферийных устройств<td><td>между каналами<td><td>Нет<td><td>между каналами и шиной на задней стенке<td><td>Да<td><td>Допустимая разность потенциалов<td><td>между различными цепями<td><td>75 В пост. тока/60 В перем. тока<td><td>между входами и массой аналогового модуля (UCM)<td><td>8 В пост. тока<td><td>между массой аналогового модуля и M внутр. (UISO)<td><td>75 В пост. тока/60 В перем. тока<td><td>Изоляция<td><td>Изоляция, испытанная посредством<td><td>600 В пост. тока<td><td>Окружающие условия<td><td>Температура окружающей среды при эксплуатации<td><td>мин.<td><td>0 °C<td><td>макс.<td><td>60 °C<td><td>Проектирование<td><td>Программное обеспечение для проектирования<td><td>STEP 7<td><td>Да; STEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.3 + SP2 с HSP 203<td><td>STEP 7 Lite<td><td>Нет<td><td>Программирование<td><td>Операционный резерв<td><td>см. систему команд<td><td>Круглые скобки<td><td>8<td><td>Системные функции (SFC)<td><td>см. систему команд<td><td>Системные функциональные блоки (SFB)<td><td>см. систему команд<td><td>Язык программирования<td><td>— KOP<td><td>Да<td><td>— FUP<td><td>Да<td><td>— AWL<td><td>Да<td><td>— SCL<td><td>Да<td><td>— CFC<td><td>Да<td><td>— GRAPH<td><td>Да<td><td>— HiGraph®<td><td>Да<td><td>Защита ноу хау<td><td>Защита программ пользователя/защита паролем<td><td>Да<td><td>Кодирование блоков<td><td>Да; с S7 Block Privacy<td><td>Размеры<td><td>Ширина<td><td>120 mm<td><td>Высота<td><td>125 mm<td><td>Глубина<td><td>130 mm<td><td>Массы<td><td>Масса, прибл.<td><td>680 g<td><td>последнее изменение:<td><td>20.06.2016</td></tr><tr><td>Напряжение нагрузки L+</td></tr><tr><td>— Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>— Защита от перепутывания полярности<td><td>Нет</td></tr><tr><td>Входной ток</td></tr><tr><td>Потребление тока (номинальное)<td><td>880 mA</td></tr><tr><td>Потребление тока (в режиме холостого хода), тип.<td><td>150 mA</td></tr><tr><td>Нормальный ток включения<td><td>5 A</td></tr><tr><td>It<td><td>0,7 A·s</td></tr><tr><td>Цифровые входы</td></tr><tr><td>из источника напряжения нагрузки L+ (без нагрузки), макс.<td><td>80 mA</td></tr><tr><td>Цифровые выходы</td></tr><tr><td>из источника напряжения нагрузки L+, макс.<td><td>50 mA</td></tr><tr><td>Рассеиваемая мощность</td></tr><tr><td>Нормальная рассеиваемая мощность<td><td>13 W</td></tr><tr><td>Запоминающее устройство</td></tr><tr><td>Оперативное запоминающее устройство</td></tr><tr><td>встроенный<td><td>192 kbyte</td></tr><tr><td>расширяемое<td><td>Нет</td></tr><tr><td>Емкость остаточной памяти для остаточных блоков данных<td><td>64 kbyte</td></tr><tr><td>Память загрузки</td></tr><tr><td>вставная (MMC)<td><td>Да</td></tr><tr><td>вставная (MMC), макс.<td><td>8 Mbyte</td></tr><tr><td>Мин. хранение данных на MMC (с момента последнего программирования)<td><td>10 y</td></tr><tr><td>Хранение в буфере</td></tr><tr><td>есть<td><td>Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)</td></tr><tr><td>без АКБ<td><td>Да; Программа и данные</td></tr><tr><td>Время обработки ЦП</td></tr><tr><td>нормальное время операций побитовой обработки<td><td>0,06 µs</td></tr><tr><td>нормальное время операций со словами<td><td>0,12 µs</td></tr><tr><td>нормальное время выполнения операций арифметики с фиксированной точкой<td><td>0,16 µs</td></tr><tr><td>нормальное время выполнения операций с плавающей точкой<td><td>0,59 µs</td></tr><tr><td>Блоки ЦП</td></tr><tr><td>Число блоков (общее)<td><td>1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.</td></tr><tr><td>Блоки данных (DB)</td></tr><tr><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 1 до 16000</td></tr><tr><td>Макс. размер<td><td>64 kbyte</td></tr><tr><td>Функциональные блоки (FB)</td></tr><tr><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 0 до 7999</td></tr><tr><td>Макс. размер<td><td>64 kbyte</td></tr><tr><td>Функции (FC)</td></tr><tr><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 0 до 7999</td></tr><tr><td>Макс. размер<td><td>64 kbyte</td></tr><tr><td>Организационные блоки (OB)</td></tr><tr><td>Описание<td><td>см. систему команд</td></tr><tr><td>Макс. размер<td><td>64 kbyte</td></tr><tr><td>Число свободных организационных блоков циклического выполнения<td><td>1; OB 1</td></tr><tr><td>Число организационных блоков прерывания по времени<td><td>1; OB 10</td></tr><tr><td>Число организационных блоков прерываний с задержкой<td><td>2; OB 20, 21</td></tr><tr><td>Число организационных блоков циклических прерываний<td><td>4; OB 32, 33, 34, 35</td></tr><tr><td>Число организационных блоков аппаратного прерывания<td><td>1; OB 40</td></tr><tr><td>Число организационных блоков прерывания DPV1<td><td>3; OB 55, 56, 57</td></tr><tr><td>Число пусковых организационных блоков<td><td>1; OB 100</td></tr><tr><td>Число организационных блоков обработки асинхронных ошибок<td><td>5; Организационные блоки 80, 82, 85, 86</td></tr><tr><td>Число организационных блоков обработки синхронных ошибок<td><td>2; OB 121, 122</td></tr><tr><td>Глубина вложенности</td></tr><tr><td>на класс приоритета<td><td>16</td></tr><tr><td>дополнительно на организационный блок обработки ошибок<td><td>4</td></tr><tr><td>Счетчики, таймеры и их остаток</td></tr><tr><td>Счетчик S7</td></tr><tr><td>Число<td><td>256</td></tr><tr><td>Остаточность</td></tr><tr><td>— настраивается<td><td>Да</td></tr><tr><td>— нижний предел<td><td>0</td></tr><tr><td>— верхний предел<td><td>255</td></tr><tr><td>— предварительно задано<td><td>от Z 0 до Z 7</td></tr><tr><td>Диапазон счета</td></tr><tr><td>— нижний предел<td><td>0</td></tr><tr><td>— верхний предел<td><td>999</td></tr><tr><td>Счетчик IEC</td></tr><tr><td>есть<td><td>Да</td></tr><tr><td>Вид<td><td>Системный функциональный блок</td></tr><tr><td>Число<td><td>неограниченное число (ограничение устанавливается только посредством ОЗУ)</td></tr><tr><td>Таймеры S7</td></tr><tr><td>Число<td><td>256</td></tr><tr><td>Остаточность</td></tr><tr><td>— настраивается<td><td>Да</td></tr><tr><td>— нижний предел<td><td>0</td></tr><tr><td>— верхний предел<td><td>255</td></tr><tr><td>— предварительно задано<td><td>без остаточности</td></tr><tr><td>Временной диапазон</td></tr><tr><td>— нижний предел<td><td>10 ms</td></tr><tr><td>— верхний предел<td><td>9 990 s</td></tr><tr><td>Таймер IEC</td></tr><tr><td>есть<td><td>Да</td></tr><tr><td>Вид<td><td>Системный функциональный блок</td></tr><tr><td>Число<td><td>неограниченное число (ограничение устанавливается только посредством ОЗУ)</td></tr><tr><td>Области данных и их остаток</td></tr><tr><td>остаточная область данных, общая<td><td>Все, макс. 64 Кбайт</td></tr><tr><td>Маркер</td></tr><tr><td>Макс. число<td><td>256 byte</td></tr><tr><td>Есть остаток<td><td>Да; от MB 0 до MB 255</td></tr><tr><td>Предварительно заданный остаток<td><td>от MB 0 до MB 15</td></tr><tr><td>Число меток синхронизации<td><td>8; 1 байт маркера</td></tr><tr><td>Блоки управляющих данных</td></tr><tr><td>Макс. число<td><td>1 024; Диапазон числовых значений: от 1 до 16000</td></tr><tr><td>Макс. размер<td><td>64 kbyte</td></tr><tr><td>Настраиваемый остаток<td><td>Да; посредством свойства Non Retain на блоке данных</td></tr><tr><td>Предварительно заданный остаток<td><td>Да</td></tr><tr><td>Локальные данные</td></tr><tr><td>на класс приоритета, макс.<td><td>32 kbyte; макс. 2048 байт на блок</td></tr><tr><td>Адресная область</td></tr><tr><td>Периферийная адресная область</td></tr><tr><td>Вводы<td><td>2 048 byte</td></tr><tr><td>Выводы<td><td>2 048 byte</td></tr><tr><td>в том числе децентрализованных</td></tr><tr><td>— Вводы<td><td>2 003 byte</td></tr><tr><td>— Выводы<td><td>2 010 byte</td></tr><tr><td>Образ процесса</td></tr><tr><td>Вводы<td><td>2 048 byte</td></tr><tr><td>Выводы<td><td>2 048 byte</td></tr><tr><td>Вводы, настраивается<td><td>2 048 byte</td></tr><tr><td>Выводы, настраивается<td><td>2 048 byte</td></tr><tr><td>Вводы, предварительно задано<td><td>128 byte</td></tr><tr><td>Выводы, предварительно задано<td><td>128 byte</td></tr><tr><td>Адреса по умолчанию встроенных каналов</td></tr><tr><td>— Цифровые входы<td><td>от 124.0 до 126.7</td></tr><tr><td>— Цифровые выходы<td><td>от 124.0 до 125.7</td></tr><tr><td>— Аналоговые входы<td><td>от 752 до 761</td></tr><tr><td>— Аналоговые входы<td><td>от 752 до 755</td></tr><tr><td>Цифровые каналы</td></tr><tr><td>Вводы<td><td>16 048</td></tr><tr><td>— в том числе централизованных<td><td>1 016</td></tr><tr><td>Выводы<td><td>16 096</td></tr><tr><td>— в том числе централизованных<td><td>1 008</td></tr><tr><td>Аналоговые каналы</td></tr><tr><td>Вводы<td><td>1 006</td></tr><tr><td>— в том числе централизованных<td><td>253</td></tr><tr><td>Выводы<td><td>1 007</td></tr><tr><td>— в том числе централизованных<td><td>250</td></tr><tr><td>Конфигурация аппаратного обеспечения</td></tr><tr><td>Количество расширительных устройств, макс.<td><td>3</td></tr><tr><td>Число ведущих устройств DP</td></tr><tr><td>встроенный<td><td>1</td></tr><tr><td>по CP<td><td>4</td></tr><tr><td>Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)</td></tr><tr><td>Функциональные модули<td><td>8</td></tr><tr><td>Коммуникационные процессоры, LAN<td><td>10</td></tr><tr><td>Монтажные стойки</td></tr><tr><td>Макс. число монтажных стоек<td><td>4</td></tr><tr><td>Макс. число модулей на монтажную стойку<td><td>8; на монтажной стойке 3 не более 7</td></tr><tr><td>Время</td></tr><tr><td>Часы</td></tr><tr><td>буферные и синхронизируемые<td><td>Да</td></tr><tr><td>Время хранения в буфере<td><td>6 wk; при температуре окружающей среды 40 °C</td></tr><tr><td>Макс. отклонение в день<td><td>10 s; норм.: 2 с</td></tr><tr><td>Работа часов после включения сетевого питания<td><td>После отключения сети часы продолжают работать</td></tr><tr><td>Работа часов после завершения времени хранения в буфере<td><td>Часы продолжают работать с момента времени, в который была отключена сеть</td></tr><tr><td>Счетчик рабочего времени</td></tr><tr><td>Число<td><td>1</td></tr><tr><td>Числовые значения/диапазон числовых значений<td><td>0</td></tr><tr><td>Диапазон значений<td><td>от 0 до 2^31 часов (при использовании SFC 101)</td></tr><tr><td>Степень детализации<td><td>1 час</td></tr><tr><td>остаточн.<td><td>Да; при каждом запуске нужно запускать заново</td></tr><tr><td>Синхронизация времени</td></tr><tr><td>поддерживается<td><td>Да</td></tr><tr><td>на MPI, ведущее устройство<td><td>Да</td></tr><tr><td>на MPI, починенное устройство<td><td>Да</td></tr><tr><td>на DP, ведущее устройство<td><td>Да; для подчиненного устройства DP только время подчиненного устройств</td></tr><tr><td>на DP, подчиненное устройство<td><td>Да</td></tr><tr><td>в AS, ведущее устройство<td><td>Да</td></tr><tr><td>в AS, подчиненное устройство<td><td>Нет</td></tr><tr><td>Цифровые входы</td></tr><tr><td>Число входов<td><td>24</td></tr><tr><td>из них входы, используемые для технологических функций<td><td>16</td></tr><tr><td>встроенные каналы (цифровые входы)<td><td>24</td></tr><tr><td>Входная характеристика по IEC 61131, тип 1<td><td>Да</td></tr><tr><td>Число одновременно включаемых входов</td></tr><tr><td>горизонтальное монтажное положение</td></tr><tr><td>— до 40 °C, макс.<td><td>24</td></tr><tr><td>— до 60 , макс.<td><td>12</td></tr><tr><td>вертикальное монтажное положение</td></tr><tr><td>— до 40 °C, макс.<td><td>12</td></tr><tr><td>Входное напряжение</td></tr><tr><td>Номинальное значение (пост. ток)<td><td>24 V</td></tr><tr><td>для сигнала "0"<td><td>от 3 до +5 В</td></tr><tr><td>для сигнала "1"<td><td>от +15 до +30 В</td></tr><tr><td>Входной ток</td></tr><tr><td>для сигнала "1", тип.<td><td>8 mA</td></tr><tr><td>Задержка на входе (при номинальном значении входного напряжения)</td></tr><tr><td>для стандартных входов</td></tr><tr><td>— параметрируемое<td><td>Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации).</td></tr><tr><td>— Номинальное значение<td><td>3 ms</td></tr><tr><td>для счетчиков/технологических функций</td></tr><tr><td>— с "0" на "1", макс.<td><td>8 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>1 000 m; 50 м на технологические функции</td></tr><tr><td>неэкранированные, макс.<td><td>600 m; Для технологических функций: Нет</td></tr><tr><td>для технологических функций</td></tr><tr><td>— экранированные, макс.<td><td>50 m; при максимальной частоте счета</td></tr><tr><td>— неэкранированные, макс.<td><td>недопустимо</td></tr><tr><td>Цифровые выводы</td></tr><tr><td>Вид выходов<td><td>16</td></tr><tr><td>из них быстродействующих выходов<td><td>4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо</td></tr><tr><td>встроенные каналы (цифровые выходы)<td><td>16</td></tr><tr><td>Защита от короткого замыкания<td><td>Да; с электронным срабатыванием</td></tr><tr><td>Нормальный порог срабатывания<td><td>1 A</td></tr><tr><td>Ограничение индуктивного напряжения отключения<td><td>L+ ( 48 В)</td></tr><tr><td>Включение цифрового входа<td><td>Да</td></tr><tr><td>Коммутационная способность выходов</td></tr><tr><td>при ламповой нагрузке, макс.<td><td>5 W</td></tr><tr><td>Диапазон сопротивления нагрузке</td></tr><tr><td>нижний предел<td><td>48 </td></tr><tr><td>верхний предел<td><td>4 k</td></tr><tr><td>Выходное напряжение</td></tr><tr><td>для сигнала "1", мин.<td><td>L+ ( 0,8 В)</td></tr><tr><td>Выходной ток</td></tr><tr><td>для сигнала "1", номинальное значение<td><td>500 mA</td></tr><tr><td>для сигнала "1", диапазон допустимых значений, мин.<td><td>5 mA</td></tr><tr><td>для сигнала "1", диапазон допустимых значений, макс.<td><td>0,6 A</td></tr><tr><td>для сигнала "1", минимальный ток нагрузки<td><td>5 mA</td></tr><tr><td>для сигнала "0", ток покоя, макс.<td><td>0,5 mA</td></tr><tr><td>Параллельное подключение двух выходов</td></tr><tr><td>для повышения мощности<td><td>Нет</td></tr><tr><td>для резервного включения нагрузки<td><td>Да</td></tr><tr><td>Частота коммутации</td></tr><tr><td>при омической нагрузке, макс.<td><td>100 Hz</td></tr><tr><td>при индуктивной нагрузке, макс.<td><td>0,5 Hz</td></tr><tr><td>при ламповой нагрузке, макс.<td><td>100 Hz</td></tr><tr><td>импульсных выходов, при омической нагрузке, макс.<td><td>2,5 kHz</td></tr><tr><td>Суммарный ток выходов (на узел)</td></tr><tr><td>горизонтальное монтажное положение</td></tr><tr><td>— до 40 °C, макс.<td><td>3 A</td></tr><tr><td>— до 60 , макс.<td><td>2 A</td></tr><tr><td>вертикальное монтажное положение</td></tr><tr><td>— до 40 °C, макс.<td><td>2 A</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>1 000 m</td></tr><tr><td>неэкранированные, макс.<td><td>600 m</td></tr><tr><td>Аналоговые вводы</td></tr><tr><td>Число аналоговых входов<td><td>5</td></tr><tr><td>при измерении напряжения/тока<td><td>4</td></tr><tr><td>при измерении сопротивления/измерении резистивным термометром<td><td>1</td></tr><tr><td>встроенные каналы (аналоговые входы)<td><td>5; 4 x ток/напряжение, 1 x сопротивление</td></tr><tr><td>Макс. допустимое входное напряжение для токового входа (предел разрушения)<td><td>5 V; при длительной нагрузке</td></tr><tr><td>Макс. допустимое входное напряжение для входа напряжения (предел разрушения)<td><td>30 V; при длительной нагрузке</td></tr><tr><td>Макс. допустимый входной ток для входа напряжения (предел разрушения)<td><td>0,5 mA; при длительной нагрузке</td></tr><tr><td>Макс. допустимый входной ток для токового входа (предел разрушения)<td><td>50 mA; при длительной нагрузке</td></tr><tr><td>техническую единицу измерения температуры можно задать<td><td>Да; Градусов Цельсия/градусов Фаренгейта/Кельвина</td></tr><tr><td>Входные диапазоны</td></tr><tr><td>Напряжение<td><td>Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм</td></tr><tr><td>Ток<td><td>Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом</td></tr><tr><td>Резистивный термометр<td><td>Да; Pt 100/10 МОм</td></tr><tr><td>Сопротивление<td><td>Да; от 0 до 600 Ом/10 МОм</td></tr><tr><td>Входные диапазоны (номинальные значения), напряжения</td></tr><tr><td>от 0 до +10 В<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 10 В)<td><td>100 k</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), ток</td></tr><tr><td>от 0 до 20 мА<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 20 мА)<td><td>100 </td></tr><tr><td>от 20 мА до +20 мА<td><td>Да</td></tr><tr><td>Входное сопротивление (от 20 мА до +20 мА)<td><td>100 </td></tr><tr><td>от 4 мА до 20 мA<td><td>Да</td></tr><tr><td>Входное сопротивление (от 4 мА до 20 мA)<td><td>100 </td></tr><tr><td>Диапазоны входных параметров (номинальные значения), термометр сопротивления</td></tr><tr><td>Pt 100<td><td>Да</td></tr><tr><td>Сопротивление на входе (Pt 100)<td><td>10 M</td></tr><tr><td>Диапазоны входных параметров (номинальные значения), сопротивления</td></tr><tr><td>Нормальное напряжение при работе без нагрузки<td><td>3,3 V</td></tr><tr><td>Нормальный измерительный ток<td><td>1,25 mA</td></tr><tr><td>от 0 до 600 Ом<td><td>Да</td></tr><tr><td>Сопротивление на входе (от 0 до 600 Ом)<td><td>10 M</td></tr><tr><td>Термоэлемент (TC)</td></tr><tr><td>Температурная компенсация</td></tr><tr><td>— параметрируемое<td><td>Нет</td></tr><tr><td>Лнеаризация характеристики</td></tr><tr><td>параметрируемое<td><td>Да; управляемый с помощью ПО</td></tr><tr><td>— для резистивного термометра<td><td>Pt 100</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>100 m</td></tr><tr><td>Аналоговые выводы</td></tr><tr><td>Число аналоговых выходов<td><td>2</td></tr><tr><td>встроенные каналы (аналоговые выходы)<td><td>2</td></tr><tr><td>Макс. выходное напряжение, ток короткого замыкания<td><td>55 mA</td></tr><tr><td>Макс. выходной ток, напряжение при работе без нагрузки<td><td>14 V</td></tr><tr><td>Диапазоны выходных параметров, напряжение</td></tr><tr><td>от 0 до 10 В<td><td>Да</td></tr><tr><td>от 10 до +10 В<td><td>Да</td></tr><tr><td>Диапазоны выходных параметров, ток</td></tr><tr><td>от 0 до 20 мА<td><td>Да</td></tr><tr><td>от 20 мА до +20 мА<td><td>Да</td></tr><tr><td>от 4 мА до 20 мA<td><td>Да</td></tr><tr><td>Подключение исполнительных элементов</td></tr><tr><td>для выхода напряжения двухпроводного соединения<td><td>Да; без компенсации сопротивлений проводов</td></tr><tr><td>для выхода напряжения четырехпроводного соединения<td><td>Нет</td></tr><tr><td>для выхода тока двухпроводного соединения<td><td>Да</td></tr><tr><td>Сопротивление нагрузки (в номинальном диапазоне выхода)</td></tr><tr><td>при выходных напряжениях мин.<td><td>1 k</td></tr><tr><td>при выходных напряжениях, емкостная нагрузка, макс.<td><td>0,1 µF</td></tr><tr><td>при выходных токах, макс.<td><td>300 </td></tr><tr><td>при выходных токах, индуктивная нагрузка, макс.<td><td>0,1 mH</td></tr><tr><td>Предел разрушения при напряжениях и токах, прилагаемых извне</td></tr><tr><td>Напряжения на выходах относительно массы аналогового модуля<td><td>16 V; при длительной нагрузке</td></tr><tr><td>Макс. ток<td><td>50 mA; при длительной нагрузке</td></tr><tr><td>Длина провода</td></tr><tr><td>экранированные, макс.<td><td>200 m</td></tr><tr><td>Формирование аналоговой величины</td></tr><tr><td>Принцип измерения<td><td>Мгновенное шифрование значений (последовательное приближение)</td></tr><tr><td>Время интегрирования и преобразования/разрешение на канал</td></tr><tr><td>Макс. разрешение с диапазоном перегрузки (бит со знаком)<td><td>12 bit</td></tr><tr><td>Настраиваемое время интегрирования<td><td>Да; 16,6/20 мс</td></tr><tr><td>Подавление напряжения помех для частоты помех f1 в Гц<td><td>50 / 60 Hz</td></tr><tr><td>макс. допустимая входная частота<td><td>400 Hz</td></tr><tr><td>Время преобразования (на канал)<td><td>1 ms</td></tr><tr><td>Постоянная времени входного фильтра<td><td>0,38 ms</td></tr><tr><td>Основное время выполнения для узла (все каналы разрешены)<td><td>1 ms</td></tr><tr><td>Время установления</td></tr><tr><td>для омической нагрузки<td><td>0,6 ms</td></tr><tr><td>для емкостной нагрузки<td><td>1 ms</td></tr><tr><td>для индуктивной нагрузки<td><td>0,5 ms</td></tr><tr><td>Датчики</td></tr><tr><td>Соединение сигнального датчика</td></tr><tr><td>для измерения напряжения<td><td>Да</td></tr><tr><td>для измерения напряжения в качестве 2 проводного измерительного преобразователя<td><td>Да; с внешним питанием</td></tr><tr><td>для измерения напряжения в качестве 4 проводного измерительного преобразователя<td><td>Да</td></tr><tr><td>для измерения сопротивления с двухпроводным соединением<td><td>Да; без компенсации сопротивлений проводов</td></tr><tr><td>для измерения сопротивления с трехпроводным соединением<td><td>Нет</td></tr><tr><td>для измерения сопротивления с четырехпроводным соединением<td><td>Нет</td></tr><tr><td>Подключаемые датчики</td></tr><tr><td>2 проводной датчик<td><td>Да</td></tr><tr><td>— макс. допустимый ток покоя (2 проводной датчик)<td><td>1,5 mA</td></tr><tr><td>Погрешности/точность</td></tr><tr><td>Погрешность температуры (относительно диапазона входных параметров) (+/ )<td><td>0,006 %/K</td></tr><tr><td>перекрестные модуляции между входами, мин.<td><td>60 dB</td></tr><tr><td>Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/ )<td><td>0,06 %</td></tr><tr><td>Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/ )<td><td>0,1 %</td></tr><tr><td>Погрешность нелинейности (относительно диапазона выходных параметров) (+/ )<td><td>0,15 %</td></tr><tr><td>Погрешность температуры (относительно диапазона выходных параметров) (+/ )<td><td>0,01 %/K</td></tr><tr><td>перекрестные модуляции между выходами, мин.<td><td>60 dB</td></tr><tr><td>Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/ )<td><td>0,06 %</td></tr><tr><td>Эксплуатационный предел погрешности во всем диапазоне температуры</td></tr><tr><td>Напряжение относительно диапазона входных параметров, (+/ )<td><td>1 %</td></tr><tr><td>Ток относительно диапазона входных параметров, (+/ )<td><td>1 %</td></tr><tr><td>Сопротивление относительно диапазона входных параметров, (+/ )<td><td>1 %</td></tr><tr><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>1 %</td></tr><tr><td>Ток относительно диапазона выходных параметров, (+/ )<td><td>1 %</td></tr><tr><td>Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)</td></tr><tr><td>Напряжение относительно диапазона входных параметров, (+/ )<td><td>0,8 %; Погрешность нелинейности +/ 0,06 %</td></tr><tr><td>Ток относительно диапазона входных параметров, (+/ )<td><td>0,8 %; Погрешность нелинейности +/ 0,06 %</td></tr><tr><td>Сопротивление относительно диапазона входных параметров, (+/ )<td><td>0,8 %; Погрешность нелинейности +/ 0,2 %</td></tr><tr><td>Термометр сопротивления относительно диапазона входных параметров, (+/ )<td><td>0,8 %</td></tr><tr><td>Напряжение относительно диапазона выходных параметров, (+/ )<td><td>0,8 %</td></tr><tr><td>Ток относительно диапазона выходных параметров, (+/ )<td><td>0,8 %</td></tr><tr><td>Подавление напряжения помех для f = n x (f1 +/ 1 %), f1 = частота помех</td></tr><tr><td>Мин. помехи нормального вида (пиковое значение помех &lt; номинального значения диапазона входных значений)<td><td>30 dB</td></tr><tr><td>Мин. синфазные помехи<td><td>40 dB</td></tr><tr><td>Интерфейсы</td></tr><tr><td>Число интерфейсов Industrial Ethernet<td><td>0</td></tr><tr><td>Число интерфейсов RS 485<td><td>2; MPI и PROFIBUS DP</td></tr><tr><td>Число интерфейсов RS 422<td><td>0</td></tr><tr><td>1. интерфейс</td></tr><tr><td>Тип интерфейса<td><td>встроенный интерфейс RS 485</td></tr><tr><td>Физические параметры<td><td>RS 485</td></tr><tr><td>гальванически развязанный<td><td>Нет</td></tr><tr><td>Макс. электропитание интерфейса (от 15 до 30 В пост. тока)<td><td>200 mA</td></tr><tr><td>Функции</td></tr><tr><td>MPI<td><td>Да</td></tr><tr><td>Ведущее устройство PROFIBUS DP<td><td>Нет</td></tr><tr><td>Подчиненное устройство PROFIBUS DP<td><td>Нет</td></tr><tr><td>Двухточечное соединение<td><td>Нет</td></tr><tr><td>MPI</td></tr><tr><td>Макс. скорости передачи данных<td><td>187,5 kbit/s</td></tr><tr><td>Службы</td></tr><tr><td>— Связь PG/OP<td><td>Да</td></tr><tr><td>— Маршрутизация<td><td>Да</td></tr><tr><td>— Глобальная система передачи данных<td><td>Да</td></tr><tr><td>— Базовая S7 связь<td><td>Да</td></tr><tr><td>— S7 связь<td><td>Да; только сервер, соединение проектируется с одной стороны</td></tr><tr><td>— S7 связь, в качестве клиента<td><td>Нет; но посредством коммуникационного процессора и загружаемого функционального блока</td></tr><tr><td>— S7 связь, в качестве сервера<td><td>Да</td></tr><tr><td>2. интерфейс</td></tr><tr><td>Тип интерфейса<td><td>встроенный интерфейс RS 485</td></tr><tr><td>Физические параметры<td><td>RS 485</td></tr><tr><td>гальванически развязанный<td><td>Да</td></tr><tr><td>Макс. электропитание интерфейса (от 15 до 30 В пост. тока)<td><td>200 mA</td></tr><tr><td>Функции</td></tr><tr><td>MPI<td><td>Нет</td></tr><tr><td>Контроллер PROFINET IO<td><td>Нет</td></tr><tr><td>Устройство ввода вывода PROFINET<td><td>Нет</td></tr><tr><td>PROFINET CBA<td><td>Нет</td></tr><tr><td>Ведущее устройство PROFIBUS DP<td><td>Да</td></tr><tr><td>Подчиненное устройство PROFIBUS DP<td><td>Да</td></tr><tr><td>Двухточечное соединение<td><td>Нет</td></tr><tr><td>Ведущее устройство DP</td></tr><tr><td>Макс. скорости передачи данных<td><td>12 Mbit/s</td></tr><tr><td>Макс. число подчиненных устройств DP<td><td>124</td></tr><tr><td>Службы</td></tr><tr><td>— Связь PG/OP<td><td>Да</td></tr><tr><td>— Маршрутизация<td><td>Да</td></tr><tr><td>— Глобальная система передачи данных<td><td>Нет</td></tr><tr><td>— Базовая S7 связь<td><td>Да; только интерфейсные модули</td></tr><tr><td>— S7 связь<td><td>Да; только сервер, соединение проектируется с одной стороны</td></tr><tr><td>— S7 связь, в качестве клиента<td><td>Нет</td></tr><tr><td>— S7 связь, в качестве сервера<td><td>Да</td></tr><tr><td>— Равноудаленность<td><td>Да</td></tr><tr><td>— Тактовая синхронизация<td><td>Нет</td></tr><tr><td>— Синхронизация/замораживание (SYNC/FREEZE)<td><td>Да</td></tr><tr><td>— Активация/деактивация подчиненного устройства DP<td><td>Да</td></tr><tr><td>— Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP<td><td>8</td></tr><tr><td>— Прямой обмен данными (поперечная связь)<td><td>Да; в качестве абонента</td></tr><tr><td>— DPV1<td><td>Да</td></tr><tr><td>Адресная область</td></tr><tr><td>— Макс. число входов<td><td>2 kbyte</td></tr><tr><td>— Макс. число выходов<td><td>2 kbyte</td></tr><tr><td>Полезные данные на подчиненное устройство DP</td></tr><tr><td>— Макс. число входов<td><td>244 byte</td></tr><tr><td>— Макс. число выходов<td><td>244 byte</td></tr><tr><td>Подчиненное устройство DP</td></tr><tr><td>GSD файл<td><td>Текущий файл GSD можно загрузить в интернете (http://www.siemens.com/profibus gsd)</td></tr><tr><td>Макс. скорости передачи данных<td><td>12 Mbit/s</td></tr><tr><td>автоматический поиск скорости передачи данных<td><td>Да; только при пассивном интерфейсе</td></tr><tr><td>Макс. адресная область<td><td>32</td></tr><tr><td>Макс. количество полезных данных на адресную область<td><td>32 byte</td></tr><tr><td>Службы</td></tr><tr><td>— Связь PG/OP<td><td>Да</td></tr><tr><td>— Маршрутизация<td><td>Да; только при активном интерфейсе</td></tr><tr><td>— Глобальная система передачи данных<td><td>Нет</td></tr><tr><td>— Базовая S7 связь<td><td>Нет</td></tr><tr><td>— S7 связь<td><td>Да; только сервер, соединение проектируется с одной стороны</td></tr><tr><td>— S7 связь, в качестве клиента<td><td>Нет</td></tr><tr><td>— S7 связь, в качестве сервера<td><td>Да</td></tr><tr><td>— Прямой обмен данными (поперечная связь)<td><td>Да</td></tr><tr><td>— DPV1<td><td>Нет</td></tr><tr><td>Передающий накопитель</td></tr><tr><td>— Вводы<td><td>244 byte</td></tr><tr><td>— Выводы<td><td>244 byte</td></tr><tr><td>Функции связи</td></tr><tr><td>Связь PG/OP<td><td>Да</td></tr><tr><td>Маршрутизация наборов данных<td><td>Да</td></tr><tr><td>Глобальная система передачи данных</td></tr><tr><td>поддерживается<td><td>Да</td></tr><tr><td>Макс. число GD контуров<td><td>8</td></tr><tr><td>Макс. число GD пакетов<td><td>8</td></tr><tr><td>Макс. число GD пакетов, отправитель<td><td>8</td></tr><tr><td>Макс. число GD пакетов, получатель<td><td>8</td></tr><tr><td>Макс. размер GD пакетов<td><td>22 byte</td></tr><tr><td>Макс. размер GD пакетов (из них согласованных)<td><td>22 byte</td></tr><tr><td>Базовая S7 связь</td></tr><tr><td>поддерживается<td><td>Да</td></tr><tr><td>Макс. количество полезных данных на запрос<td><td>76 byte</td></tr><tr><td>Макс. количество полезных данных на запрос (из них согласованных)<td><td>76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)</td></tr><tr><td>S7 связь</td></tr><tr><td>поддерживается<td><td>Да</td></tr><tr><td>в качестве сервера<td><td>Да</td></tr><tr><td>в качестве клиента<td><td>Да; посредством CP и загружаемых FB</td></tr><tr><td>Макс. количество полезных данных на запрос<td><td>180 kbyte; при использовании PUT/GET</td></tr><tr><td>Макс. количество полезных данных на запрос (из них согласованных)<td><td>240 byte; в качестве сервера</td></tr><tr><td>S5 совместимая связь</td></tr><tr><td>поддерживается<td><td>Да; посредством CP и загружаемых FC</td></tr><tr><td>Число соединений</td></tr><tr><td>общее<td><td>12</td></tr><tr><td>применяется для PG связи<td><td>11</td></tr><tr><td>— резервируется для PG связи<td><td>1</td></tr><tr><td>— настраивается для PG связи, мин.<td><td>1</td></tr><tr><td>— настраивается для PG связи, макс.<td><td>11</td></tr><tr><td>применяется для OP связ<td><td>11</td></tr><tr><td>— резервируется для OP связи<td><td>1</td></tr><tr><td>— настраивается для OP связи, мин.<td><td>1</td></tr><tr><td>— настраивается для OP связи, макс.<td><td>11</td></tr><tr><td>применяется для базовой S7 связи<td><td>8</td></tr><tr><td>— резервируется для базовой S7 связи<td><td>0</td></tr><tr><td>— настраивается для S7 связи, мин.<td><td>0</td></tr><tr><td>— настраивается для S7 связи, макс.<td><td>8</td></tr><tr><td>применяется для маршрутизации<td><td>4; макс.</td></tr><tr><td>Функции оповещения S7</td></tr><tr><td>Макс. число запрашиваемых станций для функций оповещения<td><td>12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7</td></tr><tr><td>Сообщения диагностики процессов<td><td>Да</td></tr><tr><td>макс. число одновременно активных блоков Alarm S<td><td>300</td></tr><tr><td>Функции испытания и ввода в эксплуатацию</td></tr><tr><td>Блок состояния<td><td>Да; до 2 одновременно</td></tr><tr><td>Одиночный шаг<td><td>Да</td></tr><tr><td>Число контрольных точек<td><td>4</td></tr><tr><td>Состояние/управление</td></tr><tr><td>Переменные состояние/управления<td><td>Да</td></tr><tr><td>Переменные<td><td>входы, выходы, маркеры, блоки данных, таймеры, счетчики</td></tr><tr><td>Макс. число переменных<td><td>30</td></tr><tr><td>— из них переменных состояния, макс.<td><td>30</td></tr><tr><td>— из них переменных управления, макс.<td><td>14</td></tr><tr><td>Принудительное исполнение</td></tr><tr><td>Принудительное исполнение<td><td>Да</td></tr><tr><td>Принудительное исполнение, переменные<td><td>Входы, выходы</td></tr><tr><td>Макс. число переменных<td><td>10</td></tr><tr><td>Диагностический буфер</td></tr><tr><td>есть<td><td>Да</td></tr><tr><td>Макс. число элементов<td><td>500</td></tr><tr><td>— настраивается<td><td>Нет</td></tr><tr><td>— из них устойчивых к отказу сети<td><td>100; Только последние 100 элементов являются остаточными</td></tr><tr><td>Макс. число элементов, считываемых в режиме RUN<td><td>499</td></tr><tr><td>— настраивается<td><td>Да; с 10 до 499</td></tr><tr><td>— предварительно задано<td><td>10</td></tr><tr><td>Сервисные данные</td></tr><tr><td>считываемые<td><td>Да</td></tr><tr><td>Аварийные сигналы/диагностика/информация о состоянии</td></tr><tr><td>Диагностический светодиодный индикатор</td></tr><tr><td>Индикатор состояния цифрового выхода (зеленый)<td><td>Да</td></tr><tr><td>Индикатор состояния цифрового входа (зеленый)<td><td>Да</td></tr><tr><td>Встроенные функции</td></tr><tr><td>Число счетчиков<td><td>4; см. руководство "Технологические функции"</td></tr><tr><td>Макс. частота счета (счетчик)<td><td>60 kHz</td></tr><tr><td>Измерение частоты<td><td>Да</td></tr><tr><td>Число частотомеров<td><td>4; макс. 60 кГц (см. руководство "Технологические функции")</td></tr><tr><td>Управляемое позиционирование<td><td>Да</td></tr><tr><td>Встроенные функциональные блоки (регулирование)<td><td>Да; ПИД регулятор (см. руководство "Технологические функции")</td></tr><tr><td>PID регулятор<td><td>Да</td></tr><tr><td>Число импульсных выходов<td><td>4; ШИМ модуляция до 2,5 кГц (см. руководство "Технологические функции")</td></tr><tr><td>Предельная частота (импульс)<td><td>2,5 kHz</td></tr><tr><td>Гальваническая развязка</td></tr><tr><td>Гальваническая развязка цифровых вводов</td></tr><tr><td>Гальваническая развязка цифровых вводов<td><td>Да</td></tr><tr><td>между каналами<td><td>Нет</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да</td></tr><tr><td>Гальваническая развязка цифровых выводов</td></tr><tr><td>Гальваническая развязка цифровых выводов<td><td>Да</td></tr><tr><td>между каналами<td><td>Да</td></tr><tr><td>между каналами, в блоках для<td><td>8</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да</td></tr><tr><td>Гальваническая развязка аналоговых вводов</td></tr><tr><td>Гальваническая развязка аналоговых вводов<td><td>Да; совместно для аналоговых периферийных устройств</td></tr><tr><td>между каналами<td><td>Нет</td></tr><tr><td>между каналами и шиной на задней стеке<td><td>Да</td></tr><tr><td>Гальваническая развязка аналоговых выводов</td></tr><tr><td>Гальваническая развязка аналоговых выводов<td><td>Да; совместно для аналоговых периферийных устройств</td></tr><tr><td>между каналами<td><td>Нет</td></tr><tr><td>между каналами и шиной на задней стенке<td><td>Да</td></tr><tr><td>Допустимая разность потенциалов</td></tr><tr><td>между различными цепями<td><td>75 В пост. тока/60 В перем. тока</td></tr><tr><td>между входами и массой аналогового модуля (UCM)<td><td>8 В пост. тока</td></tr><tr><td>между массой аналогового модуля и M внутр. (UISO)<td><td>75 В пост. тока/60 В перем. тока</td></tr><tr><td>Изоляция</td></tr><tr><td>Изоляция, испытанная посредством<td><td>600 В пост. тока</td></tr><tr><td>Окружающие условия</td></tr><tr><td>Температура окружающей среды при эксплуатации</td></tr><tr><td>мин.<td><td>0 °C</td></tr><tr><td>макс.<td><td>60 °C</td></tr><tr><td>Проектирование</td></tr><tr><td>Программное обеспечение для проектирования</td></tr><tr><td>STEP 7<td><td>Да; STEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.3 + SP2 с HSP 203</td></tr><tr><td>STEP 7 Lite<td><td>Нет</td></tr><tr><td>Программирование</td></tr><tr><td>Операционный резерв<td><td>см. систему команд</td></tr><tr><td>Круглые скобки<td><td>8</td></tr><tr><td>Системные функции (SFC)<td><td>см. систему команд</td></tr><tr><td>Системные функциональные блоки (SFB)<td><td>см. систему команд</td></tr><tr><td>Язык программирования</td></tr><tr><td>— KOP<td><td>Да</td></tr><tr><td>— FUP<td><td>Да</td></tr><tr><td>— AWL<td><td>Да</td></tr><tr><td>— SCL<td><td>Да</td></tr><tr><td>— CFC<td><td>Да</td></tr><tr><td>— GRAPH<td><td>Да</td></tr><tr><td>— HiGraph®<td><td>Да</td></tr><tr><td>Защита ноу хау</td></tr><tr><td>Защита программ пользователя/защита паролем<td><td>Да</td></tr><tr><td>Кодирование блоков<td><td>Да; с S7 Block Privacy</td></tr><tr><td>Размеры</td></tr><tr><td>Ширина<td><td>120 mm</td></tr><tr><td>Высота<td><td>125 mm</td></tr><tr><td>Глубина<td><td>130 mm</td></tr><tr><td>Массы</td></tr><tr><td>Масса, прибл.<td><td>680 g</td></tr><tr><td>последнее изменение:<td><td>20.06.2016</td></tr>
